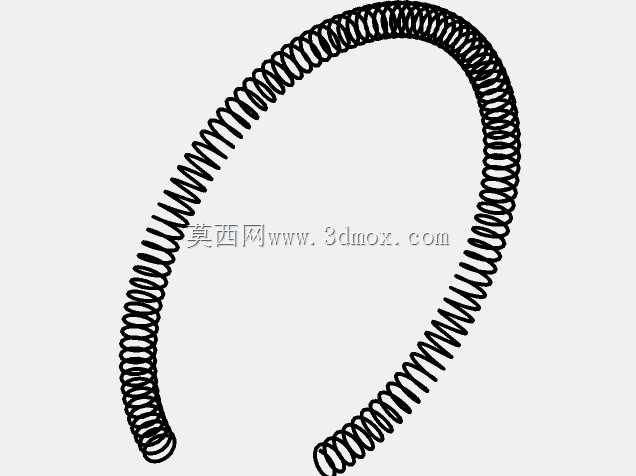

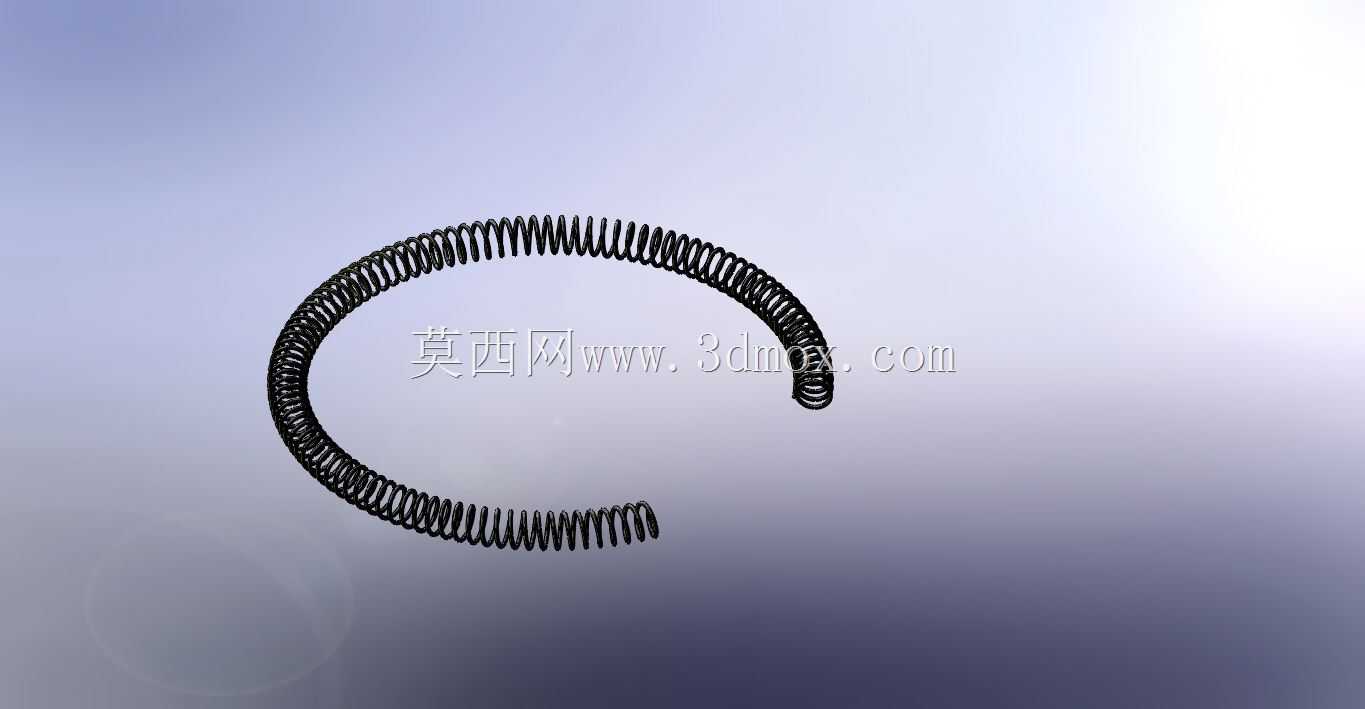

圆弧轨迹适配型弯曲螺旋弹簧结构

　　在消费电子内部结构、小型通讯终端装配、弧形运动机构的设计场景中，常规直线螺旋弹簧往往无法适配非直线的安装空间与施力轨迹，这类沿圆弧曲线排布的弯曲弹簧，正是为解决弧形路径下的弹性复位、缓冲支撑需求而设计的结构。不同于常规直线弹簧的轴向直线施力特性，该弹簧整体簧丝沿预设圆弧路径螺旋绕制，所有有效圈的中心连线贴合目标圆弧轨迹，能够在弧形的运动行程内提供稳定的弹性力输出，避免直线弹簧在弧形安装空间内出现卡滞、侧向摩擦、力值偏移的问题。从实际应用场景来看，这类弹簧常被用于翻盖式消费电子的弧形转轴复位、弧形滑动按键的回弹支撑、环形排布的缓冲接触结构，以及部分小型精密设备中沿圆弧轨迹运动的部件复位，比如部分滑盖通讯终端的弧形滑轨辅助复位、

　　穿戴设备弧形卡扣的弹性抵紧，都需要这类非直线的弹簧结构来匹配安装空间的曲率要求。在设计思路上，这类弹簧的绕制需要先确定安装空间的圆弧曲率半径，根据行程需求确定有效圈数，簧丝直径的选取需要结合目标力值、疲劳寿命要求来计算，绕制过程中需要保证每一圈簧丝的螺距均匀，避免出现圈间间隙不一致导致的力值波动，同时要控制弹簧整体的圆弧度公差，保证安装后弹簧两端的安装基准面能够与配合部件完全贴合，不会出现安装翘曲导致的偏磨。从安装边界来看，这类弹簧的安装需要预留与圆弧轨迹匹配的弧形容纳槽，槽体的截面直径需要略大于弹簧的外径，预留0.1-0.2mm的活动间隙，避免弹簧压缩过程中与槽壁产生摩擦损耗，弹簧两端的并圈磨平段需要与配合部件的定位槽完全契合，

　　保证弹簧受力时不会沿圆弧切线方向窜动。在功能特性上，沿圆弧排布的弹簧能够在有限的弧形空间内提供更长的有效压缩行程，相比在弧形空间内强行安装直线弹簧，其力值输出线性度更好，疲劳寿命更长，不会出现直线弹簧弯曲变形导致的永久塑性形变。实际选型应用中，需要根据机构的运动行程确定弹簧的有效圈数，根据所需的复位力大小选取对应直径的簧丝，同时要校核弹簧压缩到极限位置时的圈间间隙，避免并圈冲击导致的异响与寿命衰减。对于需要沿圆弧轨迹提供持续弹性抵紧力的结构，这类弯曲弹簧能够省去额外的导向转换结构，直接适配弧形运动路径，大幅简化周边结构的设计复杂度，减少装配零件数量，提升小型设备内部的空间利用率。在精密通讯终端的内部结构设计中，

　　这类弹簧的尺寸精度要求较高，簧丝的绕制公差需要控制在±0.05mm以内，整体圆弧半径的公差需要控制在±0.1mm，保证装配后弹簧的施力方向始终沿圆弧切线方向，不会出现侧向分力导致的部件卡滞。不同于常规直线弹簧的绕制工艺，这类圆弧弹簧的绕制需要使用带曲率控制的专用绕簧设备，绕制完成后需要进行定型热处理，消除绕制过程中的内应力，避免弹簧在使用过程中出现圆弧回弹、曲率变化的问题，表面处理通常采用钝化或者镀镍工艺，提升簧丝的防锈能力与抗疲劳性能，适配消费电子、通讯设备内部的长期使用环境。
