S型双安装座铰接固定支架结构设计

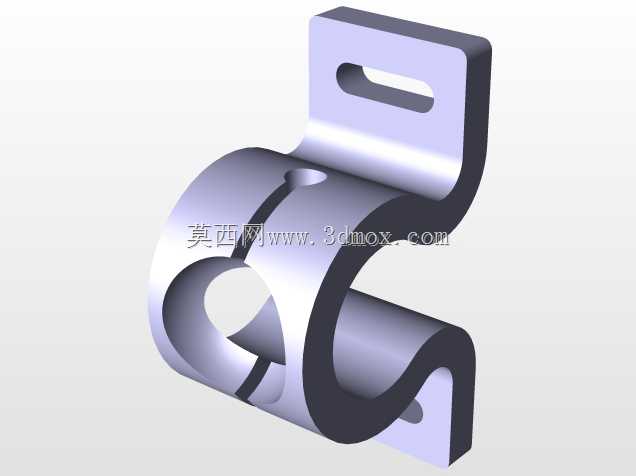

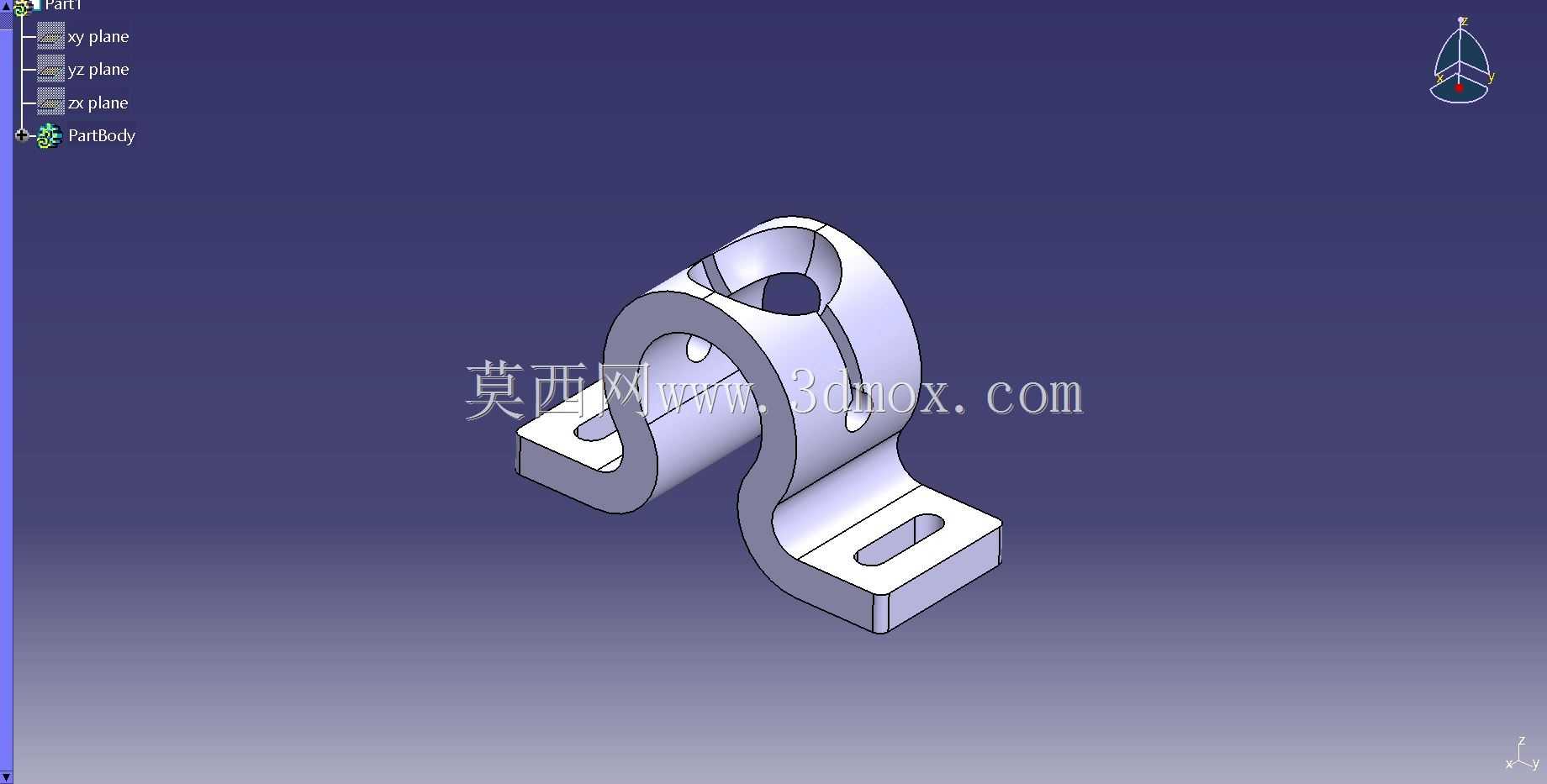

　　这类S型铰接固定支架，常应用在小型通讯设备布线、轻型气动管路排布、户外小型传感设备挂载的场景里，核心作用是为穿设的管线、铰接的杆件提供稳定的支撑与角度限位，避免管线受外力拉扯出现松脱、杆件摆动超出设计行程。从结构设计逻辑来看，上部的筒状铰接孔是核心功能位，孔壁预留的开槽是为了装配时通过螺栓收紧孔壁间隙，实现与穿入杆件的过盈抱紧，消除铰接位的径向窜动间隙，相比无开槽的光孔结构，这种开缝抱紧结构不需要额外加工键槽，装配效率更高，还能适配轴径存在微小公差的配套杆件，降低配套零件的加工精度要求。下部延伸出的两个带腰型孔的安装脚，是整个支架与安装基面的连接位，腰型孔的设计预留了安装调整余量，现场装配时不需要严格对准孔位，

　　可沿腰型孔长度方向微调支架的固定位置，抵消基面加工、安装定位带来的尺寸偏差，两个安装脚呈对称分布在S型弯臂的两侧，受力时能将上部传来的载荷均匀分散到两个固定点，避免单点受力出现应力集中导致支架变形。S型的弯臂结构不是单纯的造型设计，一方面是为了避让安装基面附近的凸起结构，比如通讯机柜内的走线槽、设备外壳的加强筋，不需要额外加工基面就能完成安装；另一方面弯臂的弧形过渡能优化应力传递路径，当上部铰接位承受径向载荷时，弧形段能分散部分弯曲应力，相比直角弯折的支架，抗疲劳强度更高，长期受往复摆动载荷时不容易在弯折处出现断裂。从安装边界来看，上部铰接孔的轴向长度与孔径匹配常规直径的轻型铰接轴、穿线套管，孔壁厚度满足常规铝合金、

　　不锈钢材质下的强度要求，承受100N以内的径向载荷时不会出现塑性变形；两个安装脚的底面为同一平面，保证与安装基面完全贴合，固定后不会出现翘曲，腰型孔的宽度适配常规规格的内六角螺栓，不需要特制紧固件就能完成装配。设计时还需要注意弯臂的过渡圆角取值，圆角过小会在注塑或冲压成型时出现应力集中，圆角过大则会占用过多安装空间，影响周边其他零件的排布，实际建模时需要结合安装空间的三维扫描数据调整弯臂的曲率，保证支架装入后与周边构件保留至少2mm的安全间隙，避免运行过程中出现磕碰摩擦。这类支架如果采用金属材质加工，多选用铝合金压铸成型后做阳极氧化处理，兼顾轻量化与防腐蚀能力，适合户外通讯设备的挂载场景；如果采用工程塑料材质，多选用玻纤增强尼龙注塑成型，成本更低且绝缘性能优异，适合机柜内部的线缆固定场景，两种材质的结构尺寸完全一致，可根据使用场景的载荷、环境要求灵活替换。
