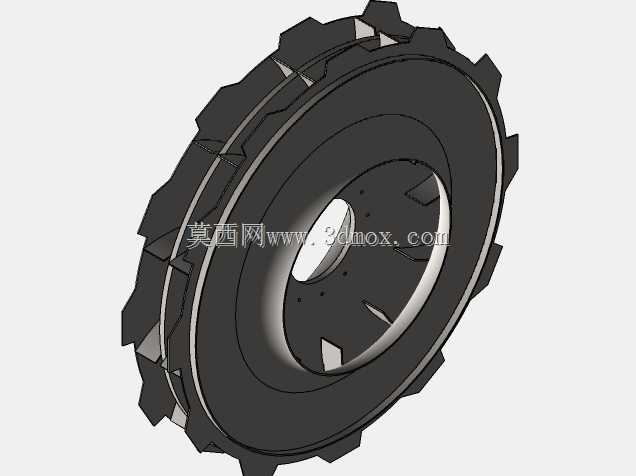

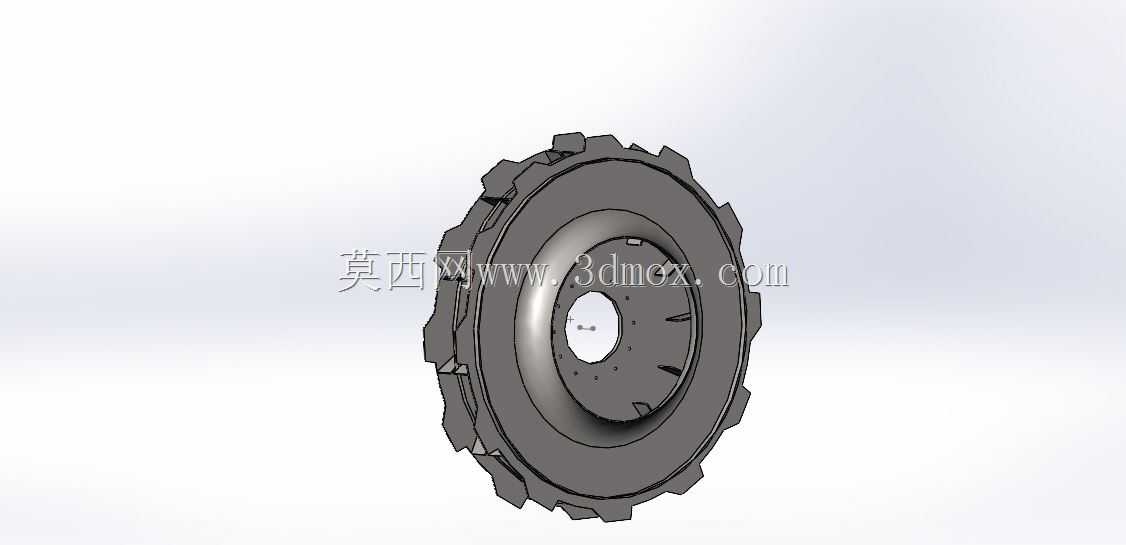

这款带齿状外缘的轮式构件,核心应用场景覆盖小型流体输送单元、精密传动分度机构两大领域,在小型离心送风设备、微量流体计量装置、间歇式送料机构中都能见到同类结构的身影。从实际用途来看,它并非传统意义上仅承担流体推动功能的闭式叶轮,外缘的齿形结构可同步配合棘爪、定位销实现间歇传动的分度定位,内圈的轴孔与均布安装孔可直接与驱动轴、连接法兰锁紧,中部的弧形流道叶片可在转动过程中完成流体的轴向导入与径向甩出,实现传动与流体输送功能的集成,能大幅缩减配套设备的轴向安装空间,减少单独设置传动轮带来的装配误差累积。
从功能特性上看,外缘的齿形采用等距渐开线短齿设计,齿顶做了0.2mm的圆角钝化处理,避免长期啮合过程中出现齿尖崩损,齿根位置预留了0.15mm的退刀槽,既满足机加工时的刀具退刀需求,也能减少应力集中带来的结构疲劳。内圈的轴孔采用H7级公差设计,与常用的k6级驱动轴配合可实现过渡配合,无需额外打销即可传递额定扭矩,轴孔周边的4个均布安装孔为沉头设计,装配后螺栓头不会突出轮盘端面,避免转动过程中与周边护罩、密封件发生剐蹭。中部的叶片采用后倾式圆弧设计,叶片出口角设置为28度,相比径向叶片可降低12%左右的流动噪音,同时减少流体在叶片出口处的涡流损失,提升流体输送效率。
设计过程中,首先根据配套设备的额定转速1500rpm、额定输送风量120m³/h的参数,确定了轮盘的外径为120mm,整体轴向厚度为18mm,其中叶片段厚度为12mm,外缘齿圈段厚度为6mm,这种阶梯式厚度设计既保证了齿圈啮合时的结构强度,也控制了整体零件重量,转动惯量控制在0.008kg·㎡以内,启动时不会给驱动电机带来过大的瞬时负载。安装边界方面,轮盘背部设计有深度2mm的定位止口,止口直径为80mm,与配套的轴承座端盖配合可实现径向定位,装配后整体的径向跳动量可控制在0.03mm以内,满足高速转动时的动平衡要求。叶片与轮盘的连接位置采用R3mm的圆角过渡,避免焊接或一体成型时出现应力集中,同时减少流体在转角处的滞留。
在实际选型适配时,需要注意该构件的安装轴向空间需预留至少22mm的余量,径向方向需距离周边固定构件至少5mm的间隙,避免转动过程中出现碰擦。如果用于流体输送场景,需保证进气侧的流道无遮挡,轴向进气间隙不小于3mm,否则会大幅降低流体吸入效率;如果用于分度传动场景,配套棘爪的齿形啮合深度需控制在1.5-2mm之间,啮合过深会导致卡滞,啮合过浅则会出现跳齿问题。整体结构采用一体加工成型设计,无需额外拼接装配,零件的同轴度更容易保证,适合批量生产时的质量管控,日常维护时仅需定期检查齿面磨损情况与叶片表面的积垢情况,无需复杂的拆解保养。
