方形型材弯曲加工用镜面滚轮结构

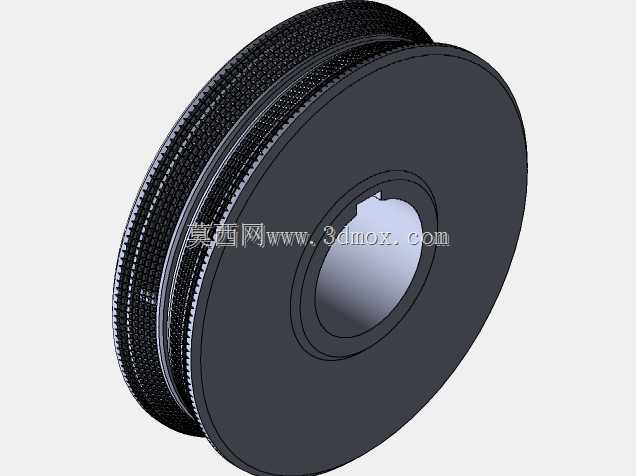

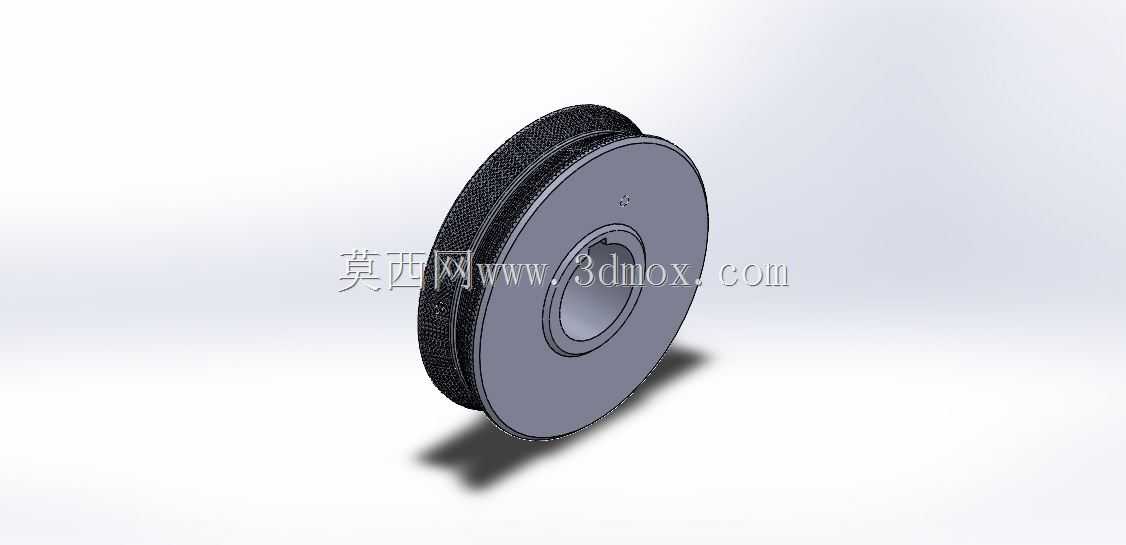

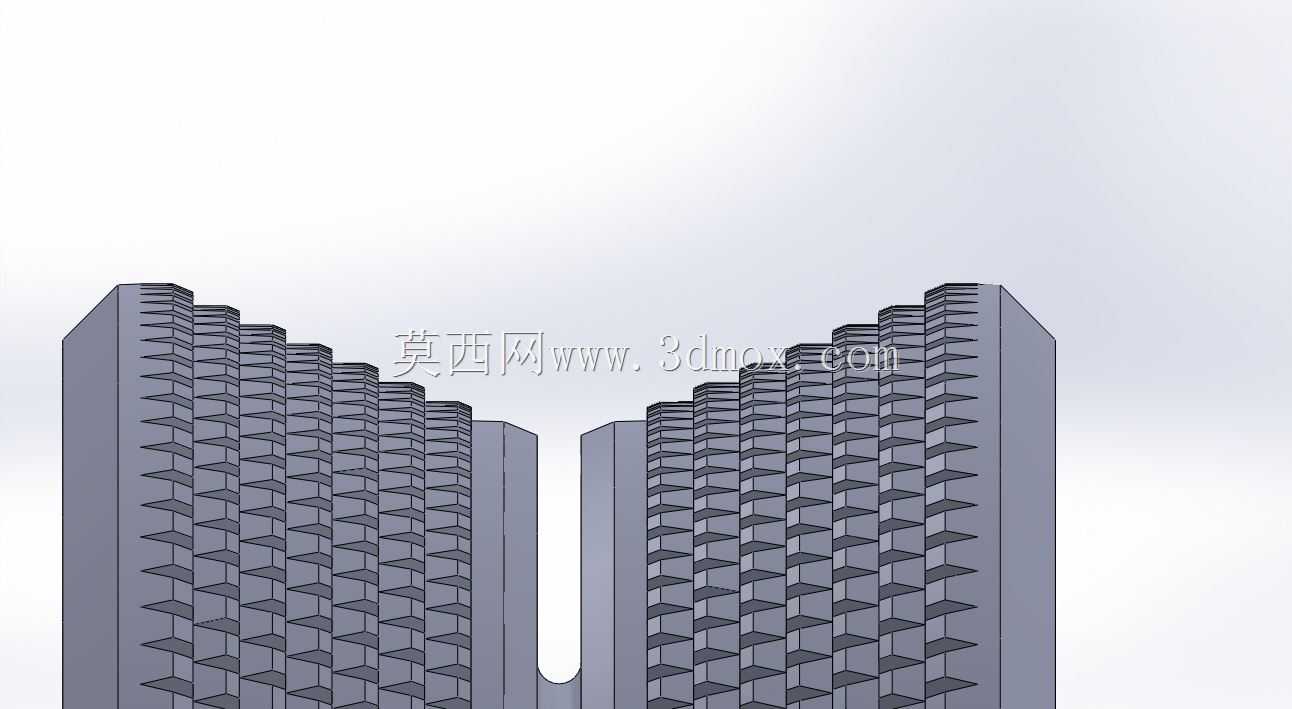

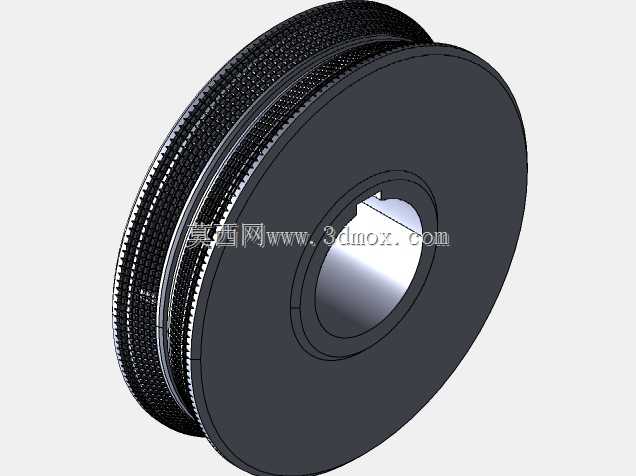

　　在金属型材冷弯成型生产线、方管弯弧设备以及异型材校直加工场景中，这类带镜面工作面的滚轮是直接决定型材成型精度与表面质量的核心接触部件。不同于普通输送滚轮仅承担物料承托传动的功能，该类滚轮需要在持续挤压接触的工况下，保证方形型材的弯曲弧度一致性，同时避免型材表面出现压痕、划伤等外观缺陷，因此其工作面的加工精度、结构强度以及安装适配性都有明确的工程要求。从结构设计逻辑来看，滚轮主体采用盘式对称布局，中心设置带键槽的安装通孔，可直接与设备的传动主轴配合，通过平键传递扭矩，避免滚轮在大挤压力作用下出现跟转打滑的问题；滚轮外缘设置一圈宽度与方形型材接触面匹配的环形工作带，工作带表面做镜面级抛光处理，粗糙度控制在Ra0.2以下，在与铝型材、

　　不锈钢方管等表面要求较高的工件接触时，不会因为接触面粗糙留下加工痕迹，同时能降低接触摩擦阻力，减少型材进给过程中的阻力波动。滚轮的轮体厚度根据常见方形型材的截面尺寸做适配设计，安装时需要保证滚轮工作面与型材进给方向的垂直度，端面跳动公差控制在0.02mm以内，否则会导致型材弯曲过程中出现扭曲、边部起皱的问题。轮体一侧的凸缘结构起到轴向定位作用，在型材进给时可以限制型材的轴向窜动，保证弯曲过程中型材始终贴合滚轮的工作型面，不需要额外设置侧向导轮就能完成基准定位，简化了弯型设备的工装调整流程。在实际选型应用时，需要注意该滚轮的中心安装孔直径、键槽尺寸要匹配设备主轴的规格，滚轮的外径要适配设备的弯曲半径调节范围——大直径滚轮适合大弧度、

　　小变形量的型材弯曲，小直径滚轮则适配小半径弯弧的加工需求，同时要保证滚轮的轴向安装间隙控制在0.05mm以内，避免高速进给时滚轮出现窜动影响成型精度。这类滚轮的材质通常选用轴承钢经淬火处理，整体硬度达到HRC58-62，保证长期挤压工况下工作面不会出现凹陷、磨损，镜面工作面在使用过程中要注意避免硬质金属碎屑刮擦，定期清理接触面的残留铝屑、铁屑，就能长期保持稳定的加工精度。不同于分体式组合滚轮，该款滚轮采用整体式结构设计，没有拼接缝隙，不会在型材表面留下拼接压痕，特别适合对外观面要求高的装饰类方管、设备框架型材的弯曲加工，在门窗型材弯圆、光伏支架弯弧、不锈钢家具框架成型等场景中都能适配。设计建模过程中，需要重点校核键槽的抗剪切强度，

　　以及轮缘位置的应力集中情况，在大挤压力工况下，轮缘与轮体的过渡位置要做圆角处理，避免长期受力出现裂纹；中心孔的公差采用H7级精度，与主轴的配合为间隙配合，方便安装拆卸的同时保证同轴度要求。滚轮的非工作面做发黑防锈处理，不需要过高的表面精度，既可以控制加工成本，也能提升零件的防锈能力，适配车间多油污、多切削液的使用环境。
