工业车间脉冲布袋式除尘系统结构设计

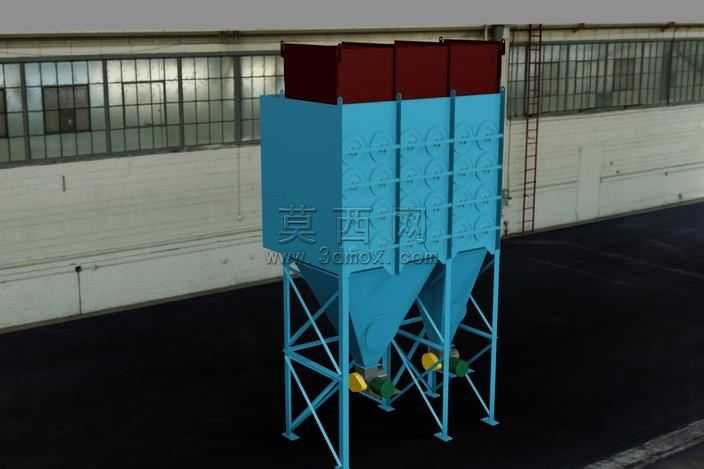

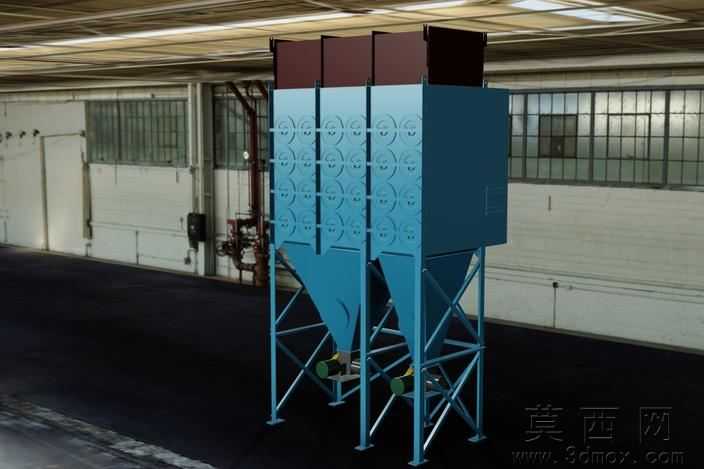

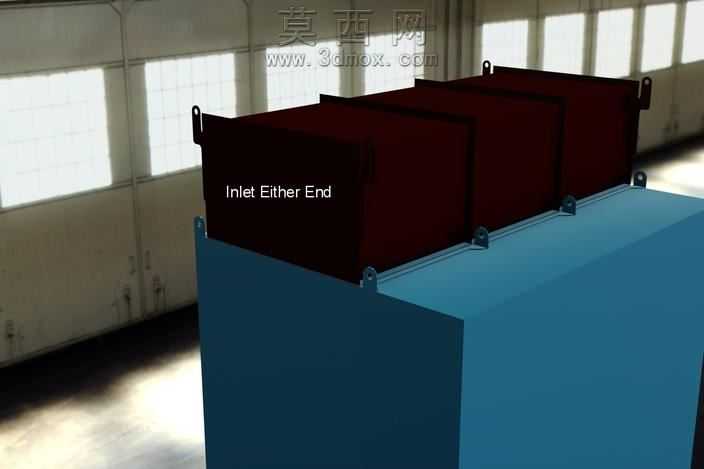

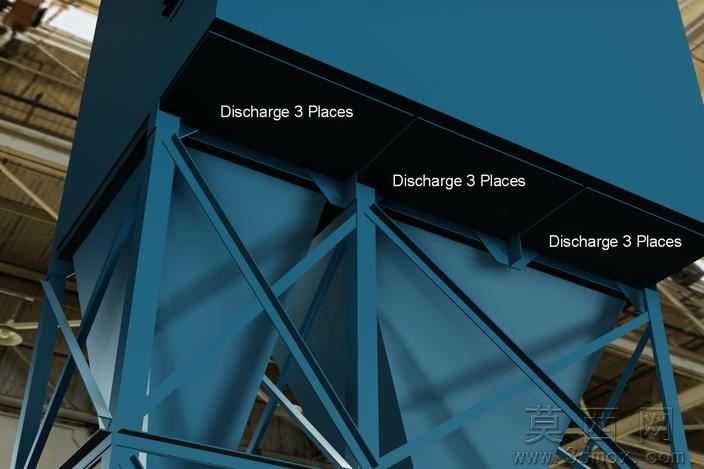

本套除尘系统三维模型采用参数化建模方式完成整体结构搭建，建模过程中严格遵循工业除尘设备的实际生产制造规范，对各功能模块的尺寸比例、装配关系进行了精准还原。模型整体分为上部净气室、中部过滤箱体、下部灰斗三个核心功能段，外部配套型钢支撑框架，整体结构受力分布经过模拟校验，可满足常规工业场景的安装承重要求。建模阶段首先完成支撑框架的型材搭建，采用标准型钢规格参数生成框架杆件，对节点处的连接结构做了细节还原，保证支撑结构的稳定性表现。中部过滤箱体采用模块化拼接设计，三个独立过滤仓室可单独进行检修维护，箱体壁板做了加强筋结构设计，避免长期负压运行出现变形问题，箱体表面的压型纹理也通过材质贴图做了真实还原，呈现出工业钣金件的加工质感。上部净气室顶部设置了可拆卸的检修盖板，对应每个过滤仓室的喷吹清灰机构预留了安装位，模型中对喷吹管的排布、脉冲阀的安装接口都做了清晰的结构表达。下部灰斗采用锥形渐缩结构，倾斜角度符合粉尘滑落的物理特性，灰斗底部的卸灰阀、输灰机构也做了完整建模，可直观展示粉尘收集后的排出路径。渲染阶段采用工业厂房实景作为背景环境，对设备主体的蓝色金属漆面、上部箱体的暗红色防锈涂层、支撑框架的浅蓝漆面分别赋予了对应的物理材质，调整材质的粗糙度、反光度参数，还原工业设备的真实漆面质感，同时对金属构件的边缘做了轻微的磨损效果处理，让整体渲染效果更贴近实际使用场景下的设备状态。设计过程中充分考虑了设备的实用性与维护便捷性，侧面预留的爬梯安装位、检修平台接口都在模型中有所体现，各部件之间的装配间隙符合实际安装公差要求，既可以作为环保设备方案展示的可视化载体，也可用于工业除尘系统的原理教学演示，帮助相关人员快速理解布袋除尘设备的整体结构与工作流程，针对不同工况的处理风量需求，还可通过调整仓室数量快速衍生出不同规格的除尘设备方案，具备较强的参数化拓展能力。
