方口转圆口钣金变径弯接结构

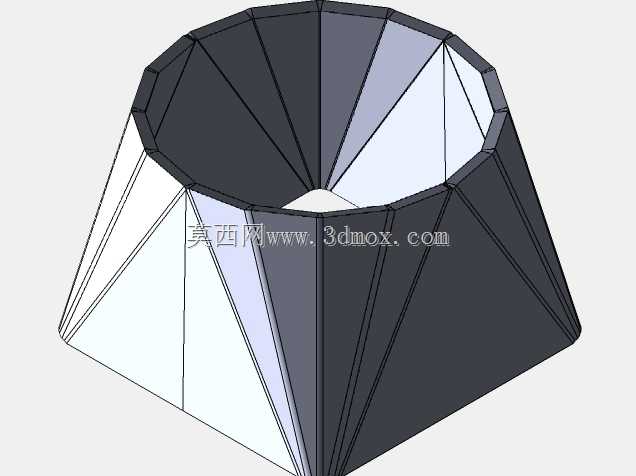

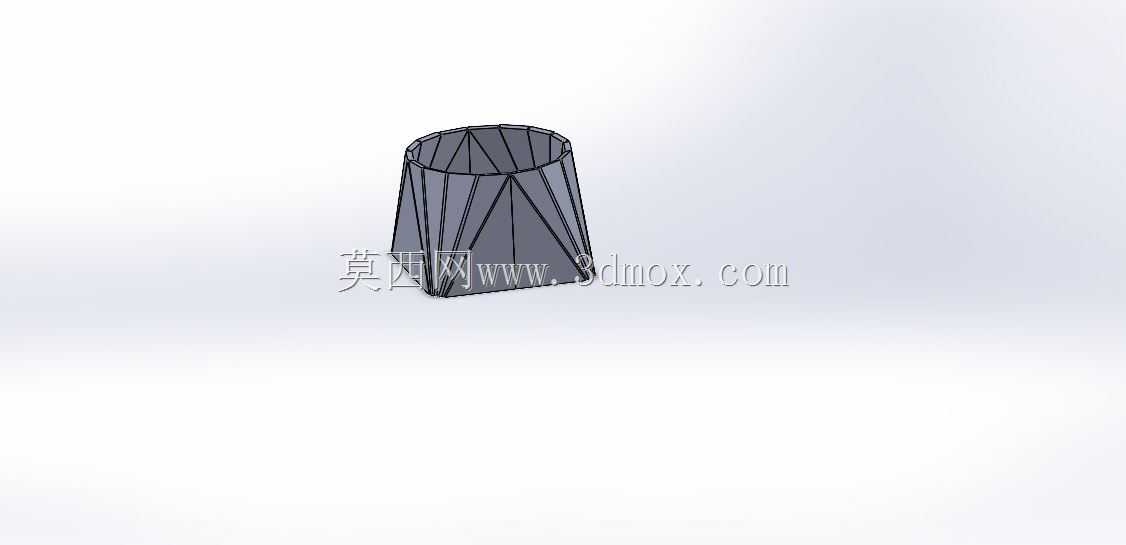

　　这类方转圆的弯形钣金结构，在通风除尘、物料输送、设备排风管路系统里应用极广，很多现场施工的管路对接场景里，经常会遇到方形设备接口与圆形管路需要平滑过渡的需求，常规的直段天圆地方只能解决同轴方向的变径对接，一旦两个接口存在轴向偏移或者角度转向，就需要这类带弯折角度的方转圆过渡件来完成衔接，避免管路出现直角转折造成的风阻骤增、物料卡滞问题。从结构设计逻辑来看，这个构件采用分瓣折弯拼接的成型思路，将整个变径曲面拆分为多个三角形平面单元，每一块单元板料都可以通过常规数控折弯设备完成折边加工，不需要定制特殊的冲压模具，非常适合小批量定制化的管路配套生产，相比一体旋压或者拉深成型的方案，加工门槛更低，生产周期更短，

　　也方便现场根据实际安装偏差做微调修正。在实际选型匹配的时候，首先要确认两端接口的安装边界，方形端的边长尺寸需要和设备侧的出风口、出料口法兰尺寸完全匹配，圆形端的直径要对接后续的圆形风管或者输送管道，弯折段的曲率半径不能过小，否则折弯加工时板材会出现拉伸开裂，尤其是选用镀锌板、不锈钢这类常用钣金材料的时候，折弯内角半径至少要保留1.5倍板厚的余量，避免应力集中造成焊缝开裂或者板材断裂。结构的拼接焊缝全部设置在棱线位置，焊接完成后可以通过打磨处理让焊缝与板面齐平，对于通风类应用场景，还需要在焊缝处打密封胶防止漏风，如果是用于粉体物料输送，内壁的焊缝必须打磨光滑，不能有凸起焊瘤，否则物料输送过程中会在凸起位置积料，长期运行会造成管路堵塞。

　　这类过渡件的安装固定，通常是在方形端和圆形端分别焊接对应的连接法兰，方形端匹配设备接口的螺栓孔位，圆形端匹配标准风管的法兰孔距，安装时需要注意弯折方向要和管路走向完全对齐，避免强行对接造成结构变形，影响密封性能。在建模设计过程中，需要先确定两端接口的相对位置参数，包括两个接口的中心距、轴线夹角、端面平行度要求，再通过三角面片拆分的方式展开每一块板料的下料尺寸，每一块板料的折弯角度都需要精准计算，否则拼接时会出现错边、缝隙过大的问题，批量生产前最好先做1:1的样板试折，确认拼接间隙符合焊接要求后再批量下料。和常规直段天圆地方不同，带弯折角度的变径件内部流道是渐变转向的，气流或者物料通过时的阻力比直角转接加直段变径的方案低30%以上，

　　尤其是在除尘系统的管路设计中，这种平滑过渡的结构可以减少风阻损耗，降低风机的运行功率，同时避免粉尘在转角位置沉积，减少后期管路清理的维护工作量。对于有防腐要求的应用场景，板材可以选用304不锈钢或者铝合金材质，加工完成后做钝化或者阳极氧化处理，焊接位置需要做酸洗钝化，避免焊缝位置优先腐蚀。如果是用于高压送风系统，还需要在构件外部增加加强筋，避免风机运行时板材产生共振噪音，加强筋的排布方向要垂直于板面的振动方向，通常采用扁钢沿构件周向焊接，间距根据板材厚度和系统风压调整，板厚越薄、风压越高，加强筋的间距就要越小。在实际工程应用中，这类构件经常被用于设备出风口与除尘主管道的对接、料仓出料口与圆形输送管道的转接、通风系统中不同截面管路的转向衔接，很多现场安装时因为设备布局调整，管路接口位置出现偏差，都可以通过定制这类异形变径弯件来完成对接，不需要重新调整整段管路的走向，大幅降低现场施工的改造成本。设计时还要预留一定的安装调节余量，法兰的螺栓孔可以做成长圆孔，方便现场安装时微调对接位置，避免因为土建或者设备安装的尺寸误差造成构件无法装配。
