内燃机活塞连杆组精密结构三维设计

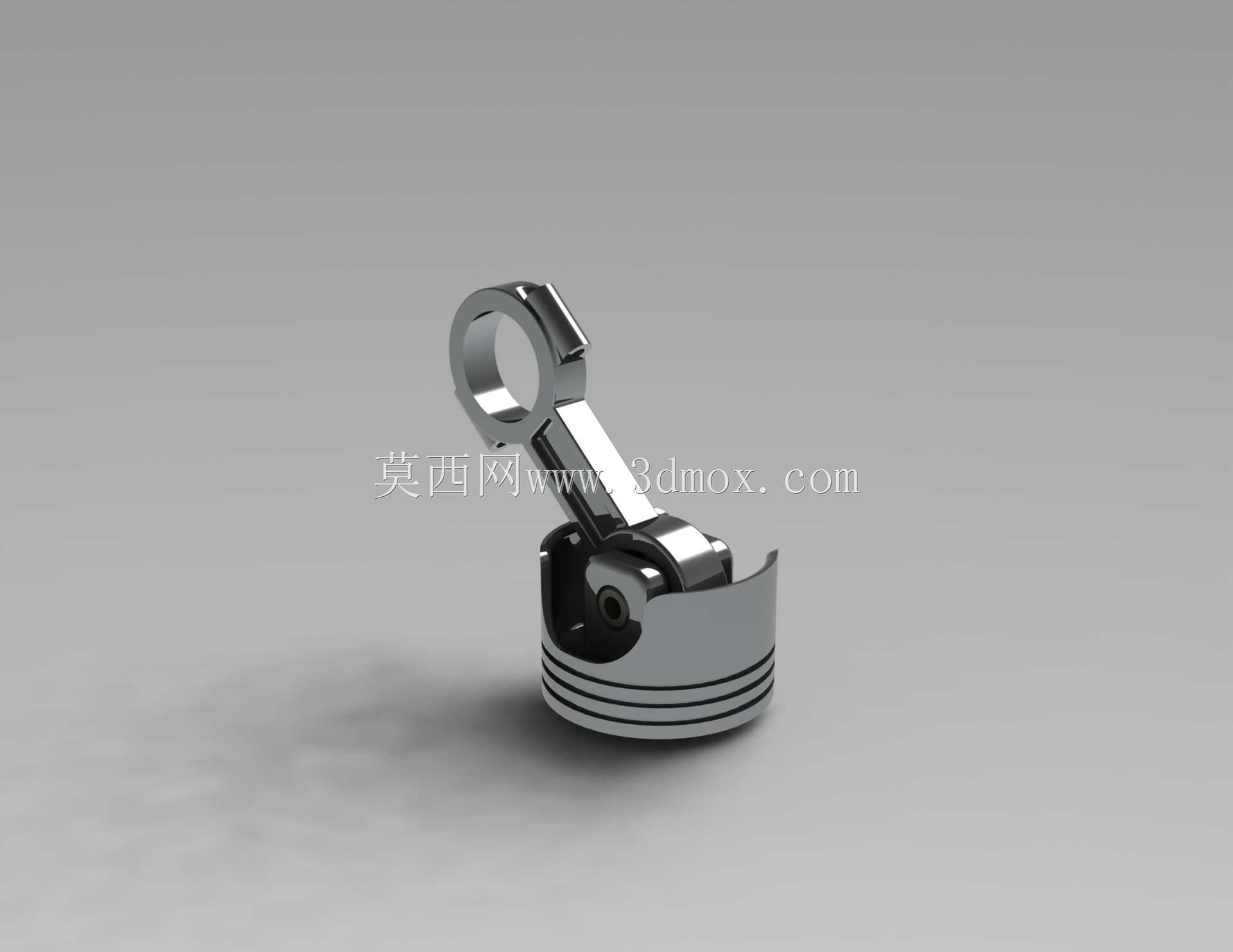

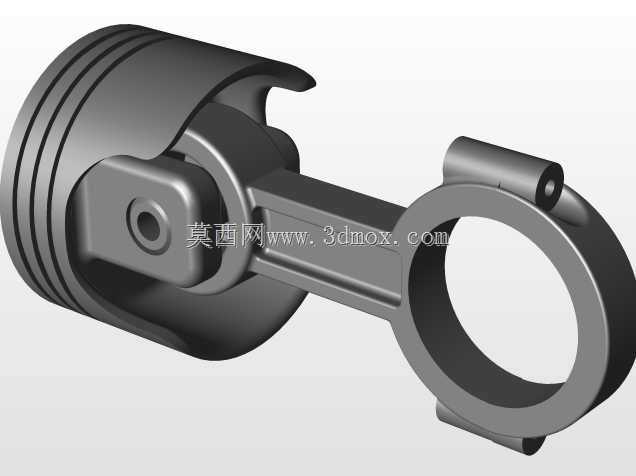

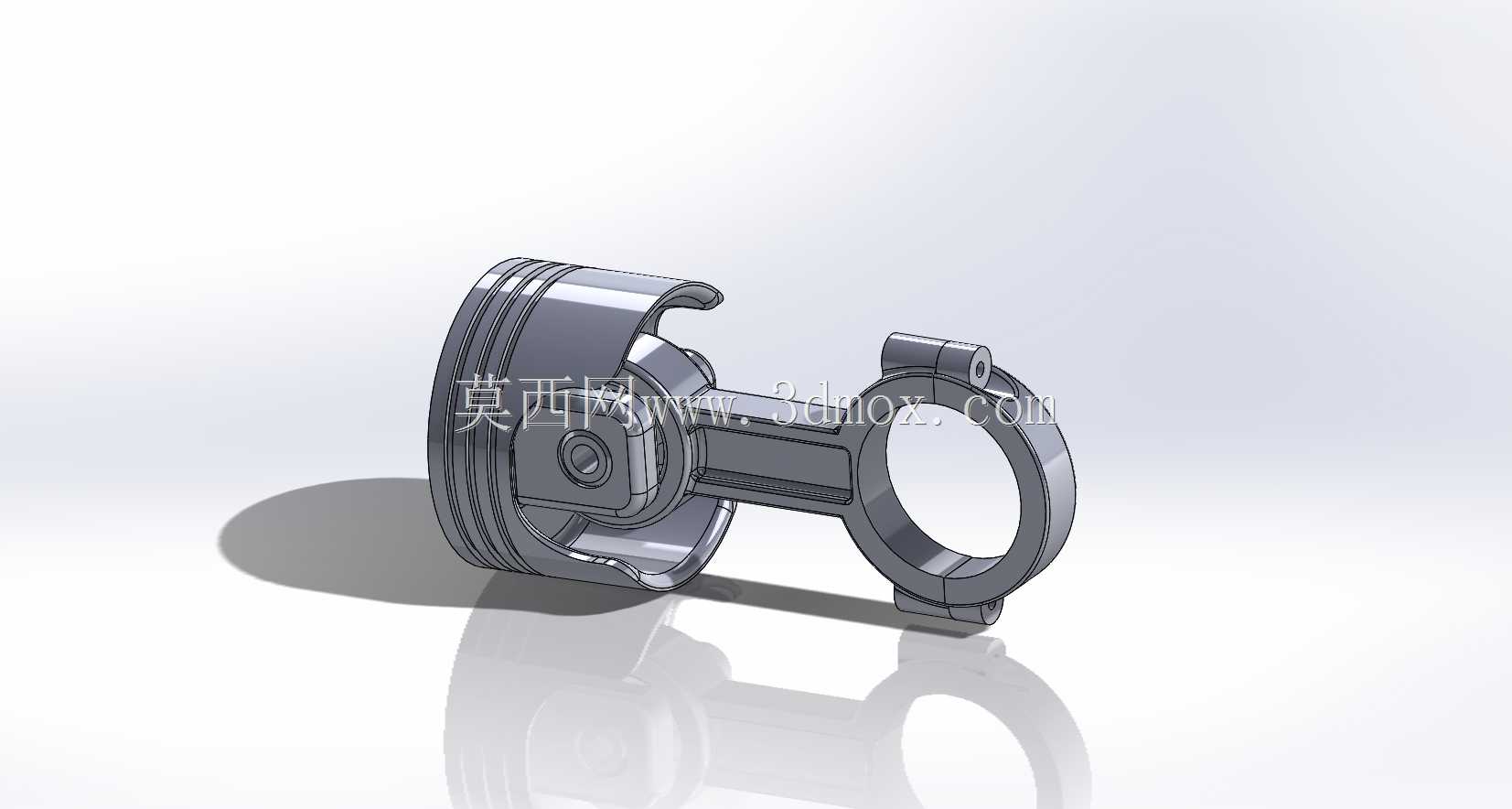

　　在往复式内燃机的核心传动体系中，活塞连杆组是实现热能向机械能转换的核心执行部件，这套三维结构完整还原了部件的装配关系与细节特征，覆盖了从活塞本体到连杆总成的全部配合结构。日常做动力总成匹配设计时，这类部件的建模精度直接影响后续动力学仿真、干涉检查以及工艺落地的可行性，很多初入行业的设计者容易忽略活塞裙部的型线设计、连杆小头的衬套过盈量这类细节，最终导致仿真结果与实际工况偏差过大。

　　从实际应用场景来看，这套结构适配小排量通用内燃机的动力输出需求，可用于通用小型汽油机、摩托车发动机以及小型农用动力机械的动力传递环节，在工作过程中，活塞顶部承接燃烧室燃气爆发产生的高压推力，通过活塞销将作用力传递给连杆，最终由连杆将活塞的往复直线运动转换为曲轴的旋转运动，向外输出扭矩。建模过程中首先明确了活塞的热膨胀补偿设计思路，活塞头部采用阶梯式环槽结构，预留了三道活塞环的安装位置，其中两道气环槽用于密封燃烧室高压燃气，一道油环槽用于刮除气缸壁多余的润滑油，环槽的宽度、深度以及侧隙都按照实际装配公差做了预留，避免热态下活塞环卡滞导致密封失效。

　　活塞裙部设计为中凸变椭圆型面，这一结构是为了适配活塞工作时的热变形与机械变形，冷态下裙部与气缸壁保留合理配合间隙，热态下裙部膨胀后能与缸壁保持均匀贴合，避免出现拉缸或者敲缸的异常工况。活塞销座部位做了加强筋过渡处理，因为燃气爆发时活塞销座承受的交变应力最大，应力集中很容易导致销座开裂，建模时在销座与活塞内腔的衔接位置做了圆弧过渡，有效分散应力传递路径。连杆部分采用分体式大头设计，大头端的连杆盖与杆身通过定位结构精准配合，预留了连杆轴瓦的安装位置，轴瓦的过盈量、连杆螺栓的预紧空间都做了准确还原，小头端压入青铜衬套的位置也做了尺寸标注，衬套与活塞销的配合间隙按照浮动式活塞销的设计要求预留，保证工作时活塞销能在销座和连杆小头内缓慢转动，均匀磨损提升使用寿命。

　　从安装边界来看，活塞的外径尺寸与对应气缸内径保持基孔制配合公差，连杆大小头的中心距直接影响发动机的压缩比与活塞行程，建模时严格控制了中心距的尺寸公差，避免出现活塞撞气门或者压缩比偏差过大的问题。连杆大头的开合尺寸满足曲轴连杆轴颈的装配要求，装配时连杆盖从曲轴侧装入后拧紧连杆螺栓即可完成固定，不需要额外扩孔加工。整个装配体的运动轨迹做了动态干涉检查，活塞在上止点、下止点以及行程中间位置时，连杆与气缸壁、曲轴平衡块之间都保留了足够的安全间隙，不会出现运动干涉。在做轻量化设计时，活塞内腔采用了薄壁加强结构，在保证结构强度的前提下尽可能降低往复运动质量，减小曲轴的动平衡负荷，连杆杆身采用工字形截面，相比等截面圆杆能在相同重量下获得更高的抗弯、抗扭强度，适配内燃机高转速下的交变载荷工况。很多设计者在做这类部件建模时，容易忽略活塞环的开口间隙、侧隙这些细节，实际上这些参数直接影响发动机的机油消耗与动力输出，这套模型里对活塞环的安装槽尺寸、开口位置预留都做了准确还原，能直接用于后续的工艺拆解与教学演示。对于从事内燃机设计、维修教学以及动力总成改装的从业者来说，这套结构能直观展示活塞连杆组的配合逻辑，不管是做结构优化仿真，还是做装配工艺演示，都能提供准确的结构参考，避免因结构理解偏差导致的设计失误。
