机加工快换定位压紧夹具结构设计

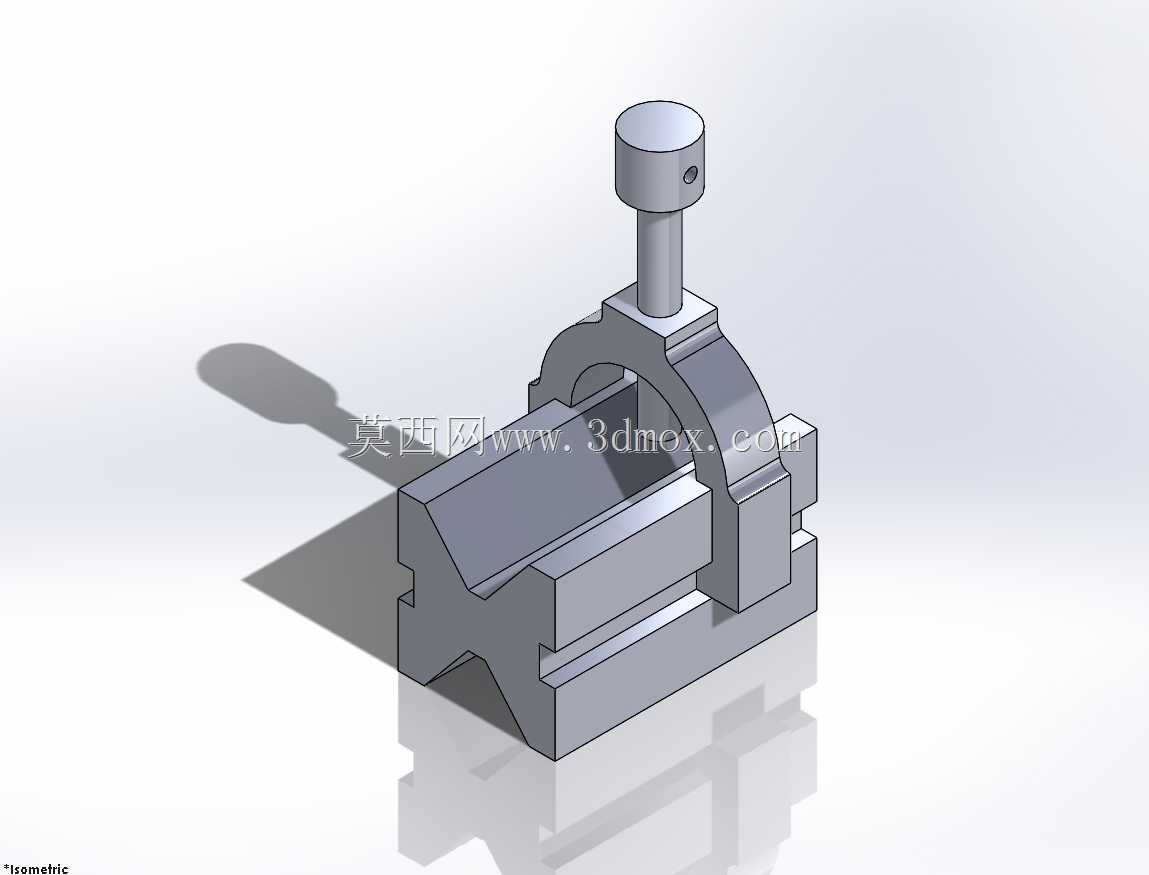

　　在中小批量精密机加工的生产场景里，这类快换式定位压紧夹具的应用覆盖了铣床、磨床、线切割等多类设备的工件装夹环节，尤其适配外形规则、需要重复定位装夹的条形、块类零件加工，能有效减少单件装夹的辅助时间，同时保证批量加工的位置一致性。从结构功能来看，这套夹具整合了定位基准与压紧执行两个核心模块，底部的V型导向基座既承担了夹具自身在机床工作台上的安装定位，也为待装夹工件提供了侧向定位基准，基座上的开槽结构可配合机床T型槽螺栓完成快速固定，安装边界适配常规中小型机床的工作台槽距，不需要额外制作过渡转接板。上方的拱形压紧架是核心的施力部件，搭配顶部的旋压杆结构，通过螺旋传动的方式将旋转力矩转化为垂直向下的压紧力，

　　旋压杆顶端的圆柱头设计适配标准扳手的施力尺寸，操作人员不需要专用工具就能完成压紧与松卸动作，压紧架的拱形内腔留出了足够的工件容纳空间，可适配一定尺寸范围内的不同厚度工件，不需要频繁更换压块。设计思路上优先考虑了装夹的操作便捷性与刚性平衡，整个夹具没有多余的冗余结构，所有受力部件的截面尺寸都经过受力校核，压紧状态下的形变量控制在微米级，不会因为装夹力导致工件产生附加变形，影响最终加工精度。导向基座的滑动配合面做了等宽公差设计，压紧架可沿着基座的导向面做小范围的位置调整，适配不同长度工件的装夹需求，调整到位后通过侧面的紧定螺钉完成位置锁定，避免加工过程中出现压紧架移位的问题。从安装尺寸来看，

　　夹具整体的长宽高比例适配常规机床的工作台装夹范围，底部的定位基准面平面度要求达到IT7级精度，保证夹具安装到机床工作台后，自身的定位基准与机床进给方向的平行度满足精密加工要求，旋压杆的行程覆盖了常见的工件厚度区间，不需要额外加装延长杆就能完成常规零件的压紧作业。在实际生产应用中，这类夹具相比通用平口钳有着更小的结构干涉范围，加工过程中刀具可以到达工件更多的加工面，减少二次装夹的次数，尤其是针对需要加工多个侧面的条形零件，一次装夹就能完成除压紧面外其余面的粗精加工，有效提升加工效率。结构上的分体式设计也方便日常的维护保养，导向面出现磨损后可以单独对基座导向面进行修磨，不需要更换整个夹具，压紧架与旋压杆的配合螺纹采用标准梯形螺纹，

　　传动效率高且自锁性能可靠，压紧后不会因为机床切削振动出现松脱的问题，保障加工过程的安全性。整套夹具的所有棱角位置都做了工艺倒角处理，避免操作人员安装调整过程中出现划伤，同时也减少了应力集中点，提升夹具整体的使用寿命，在频繁装夹的作业场景下，关键配合面的耐磨性能满足长期高频使用的要求，不需要频繁更换易损部件。
