转台轴中轴式转盘传动总成结构

　　这类轴中轴结构的转盘总成，多应用在需要工位回转切换的自动化产线、小型检测转台、通讯设备调向机构以及轻载物料分拨工位上，区别于常规的单轴转盘设计，轴中轴的布局能够实现转盘盘面回转与中心轴独立动作的复合运动需求，在很多需要盘面承载旋转同时中心轴完成顶升、定位或者独立传动的场景里，这种结构能大幅缩减机构整体的安装占用空间，不需要额外在转盘旁侧布置独立的驱动单元。从实际使用场景来看，轻载工况下这类转盘可以承载工装夹具、小型待加工工件或者通讯端的调向组件，盘面的回转精度依靠下部的轴系配合保证，中心伸出的轴段可以单独连接驱动源，完成比如工件顶出、定位销升降、中心工位独立旋转这类动作，避免了常规单轴转盘只能实现整体回转的功能局限。设计层面上，

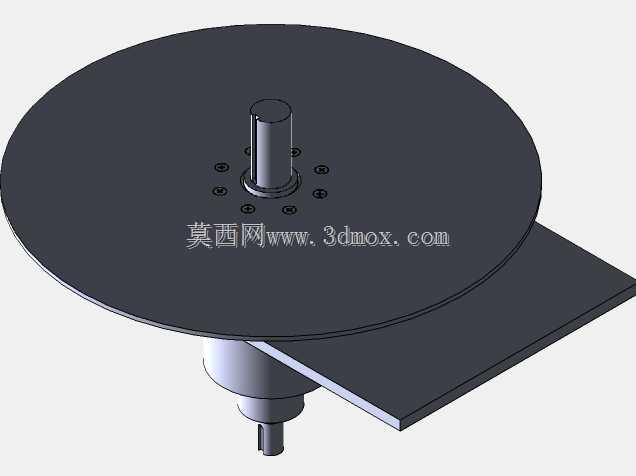

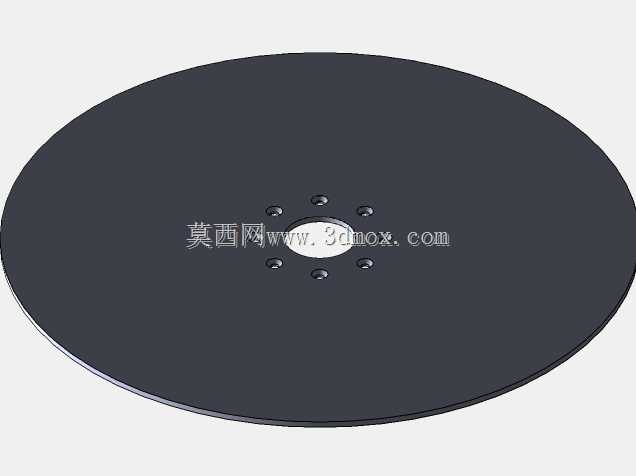

　　整个总成的盘面采用大直径薄圆盘结构，盘面预留的多组安装孔位呈圆周均布，用来固定上层的工装或者载具，孔位的节圆尺寸匹配常用的小型工装安装规格，不需要额外在盘面上二次加工转接孔位就能直接适配多数常规载具。中心的轴段与下部的回转支撑采用同轴嵌套设计，内轴与外回转体之间设置有适配的转动配合间隙，保证两者独立转动时不会出现运动干涉，下部伸出的轴端做了扁位结构，方便与联轴器或者驱动轮连接传递扭矩，不需要额外加工键槽就能实现周向固定，适合小扭矩的轻载传动场景。安装边界上，转盘下部的方形安装板是整个总成的基准固定面，板件的平面度要求控制在合理公差范围内，避免安装后出现轴系偏斜导致的回转卡滞，安装板的开孔位置匹配常规的设备台面安装孔距，

　　可以直接通过螺栓固定在设备机架的安装平面上，不需要额外设计转接支架。整个机构的回转部分做了减重设计，盘面在保证结构刚性的前提下尽可能控制厚度，降低转动惯量，对于小功率驱动源来说更友好，不需要选配大扭矩的驱动单元就能带动盘面平稳启停。轴系配合部分的公差选择兼顾了转动灵活性与回转精度，间隙控制在既不会出现径向窜动，也不会因为配合过紧导致转动阻力过大的区间，日常使用中只需要在配合位置定期补充润滑脂就能维持长期稳定运行，不需要复杂的维护操作。从结构布局来看，中心轴的伸出长度预留了足够的安装余量，可以根据实际使用需求连接不同的执行末端，不管是连接定位组件还是独立的传动轮系，都有足够的空间完成装配，不会和盘面的安装工装产生空间干涉。

　　盘面下方的支撑段承担了主要的径向与轴向载荷，将盘面承载的重量均匀传递到下部的安装板上，避免中心轴单独承受过大的弯矩，延长整个轴系的使用寿命。在通讯类设备的调向场景里，这种结构可以让转盘承载通讯组件完成水平方向的角度调整，同时中心轴可以独立连接信号传输组件，避免回转过程中线路缠绕，相比常规的滑环布线结构，轴中轴的中空或者独立轴布局能更方便地布置内部走线，减少线路弯折磨损的问题。在轻载自动化装配工位上，这类转盘可以作为多工位切换的载体，每个工位停靠时中心轴可以独立动作完成工件的压紧或者定位，不需要在每个工位单独设置压紧机构，简化整个工位的结构设计。整个总成的外形轮廓没有多余的外凸结构，所有的紧固件都隐藏在盘面下方或者安装板内侧，不会在回转过程中与周边设备产生刮碰，安全防护层面不需要额外设置大范围的防护罩，只需要在转盘周边预留足够的回转安全间隙即可。
