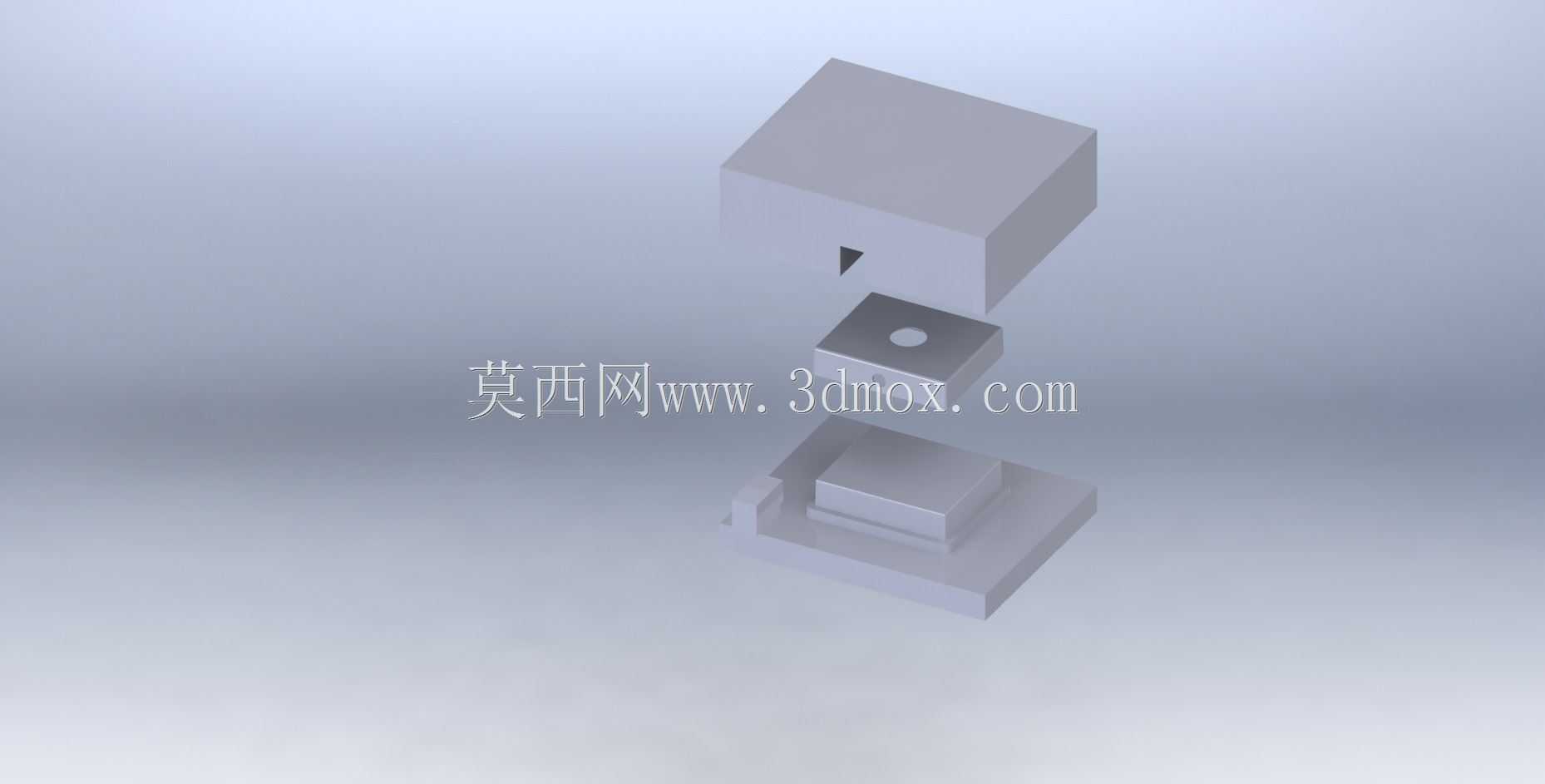

小型冲压成型模具结构三维设计

　　这套模具结构针对小型薄型五金件的冲切成型工序设计，适配常规开式可倾压力机的安装接口，模架整体采用后侧导柱导向结构，上下模座的安装孔位完全匹配16吨级小吨位冲床的工作台T型槽间距，无需额外加工过渡垫板即可完成装夹。上模部分的凸模固定采用压板锁紧结构，凸模与固定板之间预留0.02mm的配磨间隙，保证冲切过程中凸模的垂直进给精度，避免长期冲压作业后出现凸模偏磨导致的冲切毛刺超标问题。下模部分的凹模镶块采用快换式设计，通过两个内六角螺钉与下模座定位锁紧，当冲切刃口出现磨损崩缺时，无需拆解整套模架即可快速更换镶块，大幅减少产线换模停机的等待时间。卸料部分采用弹性卸料板结构，卸料弹簧均匀布置在凸模固定板四周，保证卸料力在整个冲压面均匀分布，

　　避免薄料冲压过程中出现料片翘曲、变形的问题，导料板的进料宽度按照对应料带的宽度公差设计，单侧预留0.1mm的进料间隙，既保证料带顺畅送进，又不会因为间隙过大导致送料步距偏差。这套模具的实际应用场景覆盖小型电子五金件、通讯设备内部金属连接片的批量冲压生产，冲切行程按照常规薄料冲压的参数设定，闭合高度控制在180mm，适配多数小型冲压设备的闭合高度调节范围，上下模合模时的导柱导套配合长度预留15mm的安全余量，避免压力机行程超差导致导柱脱出导套引发的模具损坏。设计过程中重点考虑了长期冲压作业的结构刚性，上下模座均采用45号钢调质处理，受力较大的凸模、凹模刃口部位采用Cr12MoV材料淬火处理，硬度控制在HRC58-62，

　　保证刃口的耐磨性能，模架的导向部件采用标准导柱导套组件，配合间隙控制在0.01mm以内，保证上下模合模时的对中精度，避免冲切过程中出现啃模问题。定位结构采用固定挡料销搭配导正销的组合形式，初始送料时通过挡料销完成粗定位，上模下行过程中导正销插入料带的预冲孔完成精定位，保证每个冲压工位的孔位与外形轮廓的位置度公差控制在0.05mm以内，满足精密五金件的尺寸精度要求。这套结构没有采用复杂的自动送料接口，可适配手动送料与简易滚轮送料机两种送料模式，适配小型加工厂的小批量多批次生产需求，模具的整体外形尺寸控制在200mm×180mm×220mm，整体重量较轻，单人即可完成模具的吊装与换模作业，无需额外的起重辅助设备。在成型工位的设计上，

　　凸模的成型面预留0.03mm的回弹补偿量，针对常用的0.5-1mm厚度冷轧钢板、镀锌板的冲压回弹特性做了参数优化，保证成型后的零件角度偏差控制在0.5度以内，无需后续额外的整形工序。下模的漏料孔采用阶梯式扩孔设计，漏料通道比冲切轮廓单边大3mm，避免冲切下来的废料卡在漏料孔内引发的闷模问题，所有的紧固螺钉、销钉均采用标准件，降低后续的维护配件成本。
