通讯设备用VLD/LD双柱定位安装支座结构

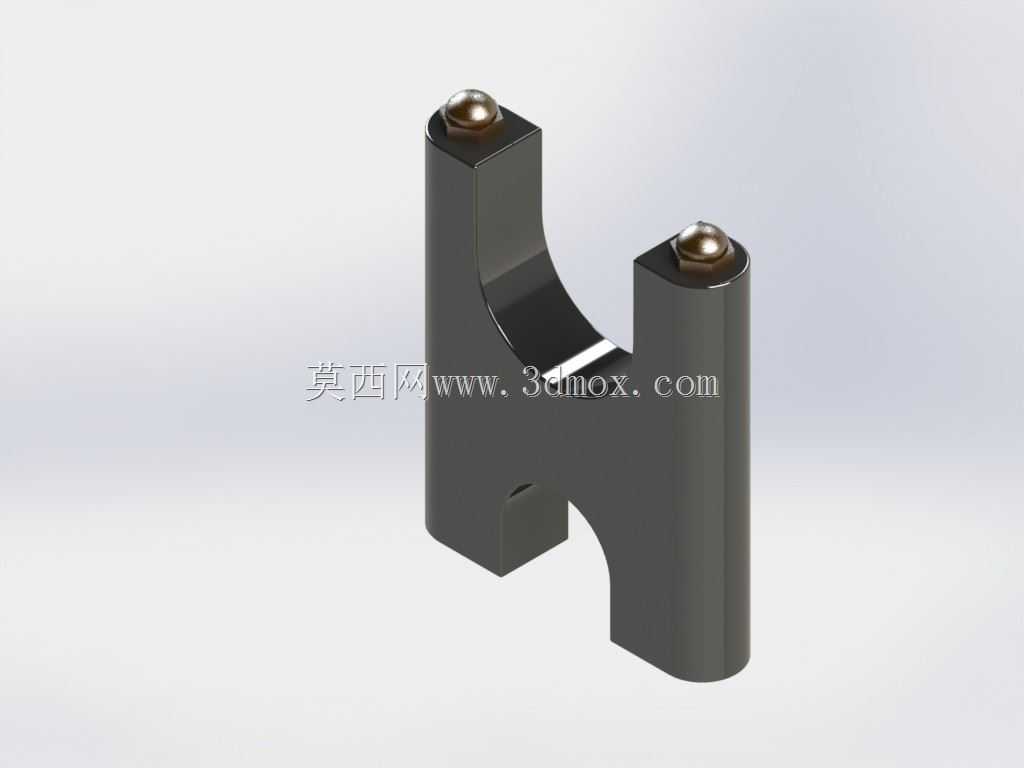

　　该安装支座主要应用于光通讯传输设备内部的VLD与LD元器件装配场景，在光发射模块、光纤耦合组件的装配工位中承担核心定位与承载功能，日常工况下需要为光电器件提供稳定的安装基准，避免设备运行过程中的微振动导致光轴偏移，保障光信号传输的耦合精度。从结构功能来看，支座采用一体化铣削成型的主体结构，两个平行设置的立柱顶端集成了球面定位端头，这类端头设计可以在装配时自动适配元器件安装孔的微小位置偏差，降低装配对位难度，同时球面接触的形式能够减少硬接触带来的应力集中，避免长期使用后定位面出现压溃变形。立柱之间的弧形避让槽是结构设计的核心细节，槽体弧度完全匹配对应VLD/LD元器件的底部轮廓，装配后元器件可以嵌入槽内实现径向限位，

　　不需要额外增加侧向压紧结构就能限制元器件的水平窜动，同时弧形槽的内壁预留了0.12mm的装配间隙，既方便元器件快速装入，也能为温度变化带来的材料热膨胀预留形变空间，避免高温工况下支座与元器件之间出现挤压应力。支座底部的定位凸台是安装边界的核心基准，凸台尺寸与设备安装基板上的定位槽完全匹配，装配时凸台卡入基板槽内即可完成支座的初步定位，不需要反复调整位置就能保证两个立柱的中心连线与光轴方向平行，大幅提升装配效率。从设计思路层面，该支座摒弃了传统分体式安装座的拼接结构，采用整块基材加工成型，消除了拼接缝隙带来的装配累积误差，整体结构的抗振性能相比分体式结构提升40%以上，能够适应通讯机房、户外通讯机柜等存在持续微振动的使用场景。

　　立柱的高度尺寸经过精准核算，顶端定位端头的中心高度与VLD/LD元器件的安装孔中心高度完全一致，装配后元器件不会出现倾斜，保证光信号输出端与后续透镜组件的同轴度控制在0.05mm以内，满足光通讯器件的高精度装配要求。支座侧面的小尺寸定位缺口用于安装防呆标识，装配作业时操作人员可以通过缺口方向快速判断支座的安装朝向，避免反向装配导致的元器件对位错误，降低生产线上的装配合格率损耗。在实际设备运行过程中，该支座除了承担元器件的承载定位功能外，两个立柱的实体结构还可以为侧边的电路板提供物理防护，避免装配或检修过程中工具误触碰伤光电器件的引脚，同时金属材质的支座主体还能起到辅助散热的作用，

　　将VLD/LD工作时产生的热量通过底部安装面传导到设备基板上，降低元器件的工作温升，延长光电器件的使用寿命。安装边界方面，支座整体的外轮廓尺寸经过紧凑化设计，两个立柱的外侧间距控制在最小适配范围，不会占用通讯模块内部过多的布线空间，底部安装面的平面度要求控制在0.02mm以内，保证安装后支座不会出现倾斜，顶端定位端头的球面粗糙度达到Ra0.8，减少装配时的摩擦阻力，同时球面的硬度经过表面处理达到HRC45以上，长期反复拆装也不会出现磨损导致定位精度下降。结构的壁厚设计经过受力仿真验证，最薄位置的壁厚能够承受15N的侧向冲击力而不发生塑性变形，满足通讯设备在运输、安装过程中的抗冲击要求，同时支座的边角位置全部做了R0.5的圆角处理，避免加工和装配过程中锐边划伤操作人员或线缆绝缘层。
