便携止汗香体瓶外观结构三维设计

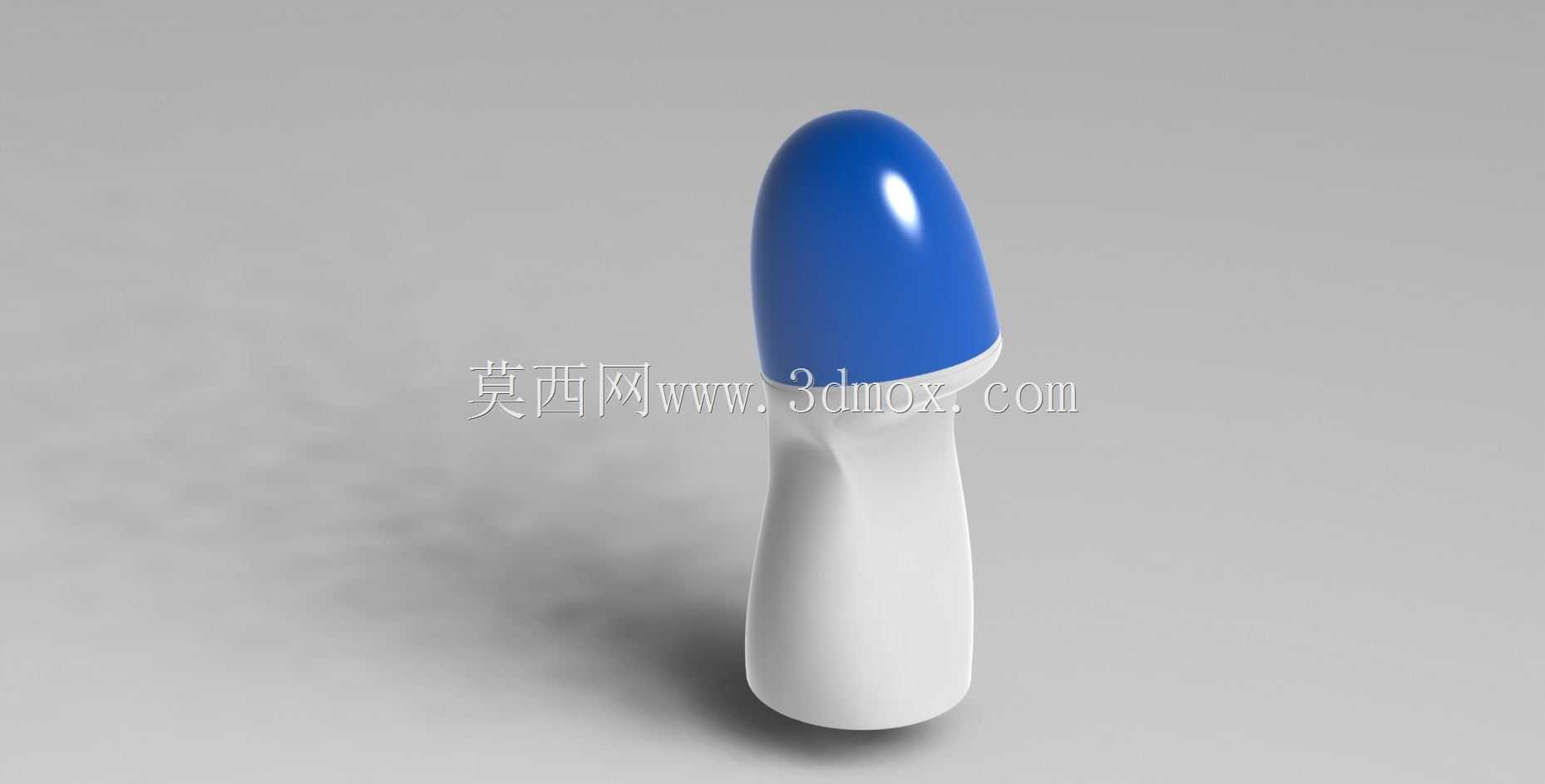

　　这款手持日化容器的结构设计，核心围绕单手握持的使用场景展开，整体采用上下分段式的壳体结构，上部为蓝色弧形端盖，下部为白色握持瓶身，端盖与瓶身的衔接处做了内收的过渡弧面，既避免了拼接缝的突兀感，也能在旋合或拔开端盖时提供手指施力的卡位。从实际使用场景来看，这类容器主要用于装载止汗类日化制剂，日常使用时多为单手持握操作，因此瓶身的握持段做了微收腰的曲面处理，贴合成年人手掌自然握持时的指腹弧度，长时间握持也不会出现硌手的问题，同时瓶身底部做了平切的直立支撑面，能够稳定放置在洗漱台、化妆桌等平面上，不会轻易倾倒。

　　设计过程中首先考虑的是内容物的防护需求，上部的蓝色端盖采用圆润的子弹头式弧面造型，没有尖锐的棱角，既能够避免日常携带时剐蹭包内其他物品，也能在端盖内部形成足够的密封配合空间，与瓶身的瓶口段做过盈配合或者螺纹旋合的结构，保证容器倒置或者受到挤压时，内部的制剂不会出现渗漏的问题。端盖的蓝色部分与瓶身的白色部分做了明确的色彩分区，一方面是从视觉上区分功能区域，让用户能够快速识别端盖的开启位置，另一方面不同的色彩分区也对应了不同的材质选择，端盖部分可以选用硬度稍高的PP材质，保证多次开合之后的结构强度，不会出现开裂变形，瓶身部分可以选用带有一定磨砂质感的HDPE材质，提升握持时的摩擦力，避免手滑掉落。

　　从安装边界与尺寸适配的角度来看，整体瓶身的高度控制在成年人手掌可完全握持的范围内，最大直径不超过普通矿泉水瓶的瓶身直径，能够轻松放入牛仔裤口袋、小型随身包当中，满足日常外出携带的需求。瓶身内部的容腔做了等壁厚的结构设计，壁厚控制在1.2mm到1.5mm之间，既能够保证壳体的结构强度，在受到正常的挤压、磕碰时不会出现凹陷破损，也能够尽可能控制整体的重量，装满内容物之后的整体重量不会超过100g，长时间放在口袋里也不会有明显的坠感。瓶口的位置做了加厚的止口结构，与端盖配合时能够形成两道密封防线，第一道是端盖内壁与瓶口外壁的贴合面，第二道是端盖内顶与瓶口端面的压紧面，双重密封结构能够有效避免内容物挥发，同时也能防止外界的灰尘、水汽进入瓶内污染内容物。

　　在细节结构的处理上，瓶身与端盖的拼接缝做了错位隐藏设计，从外部观察时拼接缝位于内收弧面的最窄处，视觉上更加简洁流畅，同时拼接缝的位置做了0.1mm的错位差，端盖的外径略小于瓶身衔接处的外径，开合端盖时手指不会被拼接缝的边缘刮到。瓶身底部的支撑面做了内凹的环形筋设计，外圈的环形接触边宽度控制在2mm左右，既能够保证放置时的稳定性，也能避免瓶底直接与放置平面大面积接触，减少日常使用中瓶底的磨损，同时内凹的结构也能在瓶身注塑成型时减少缩水变形的概率，提升成品的外观良率。

　　从结构验证的角度来看，这款模型的曲面过渡全部采用G2连续的曲面构建，没有出现曲面褶皱、曲率突变的问题，能够直接导入到模具设计环节进行分模操作，拔模角度统一控制在1.5度以上，瓶身外侧没有倒扣结构，能够顺利实现注塑脱模，不需要额外设计复杂的抽芯结构，能够有效降低量产时的模具成本。端盖内部的密封筋位置做了0.2mm的预变形量设计，装配之后密封筋会产生轻微的弹性变形，保证密封压力均匀分布在整个配合圆周上，不会出现局部密封不严的问题。整体结构没有多余的装饰性凸起或者凹槽，所有的曲面变化都服务于握持手感与功能需求，外观简洁利落，符合日化消费产品的审美趋势，同时也能减少注塑过程中产生的流痕、熔接痕等外观缺陷，提升量产时的成品合格率。
