壁挂式W型折弯金属承托水槽构件设计

　　日常民用厨卫、小型商用操作台的给排水接驳场景中，这类壁挂式折弯承托构件的使用频率一直不低，很多人会把它和普通水槽支架混为一谈，但实际从结构受力逻辑来看，它的设计逻辑和常规落地式水槽支架有本质区别。常规落地支架的受力路径是垂直向下传导至地面，而这类壁挂安装的构件，所有载荷都要通过安装面的固定点传递到墙体或柜体立板上，所以折弯段的圆角取值、每一段折边的长度比例，都会直接影响整体的承重冗余量。

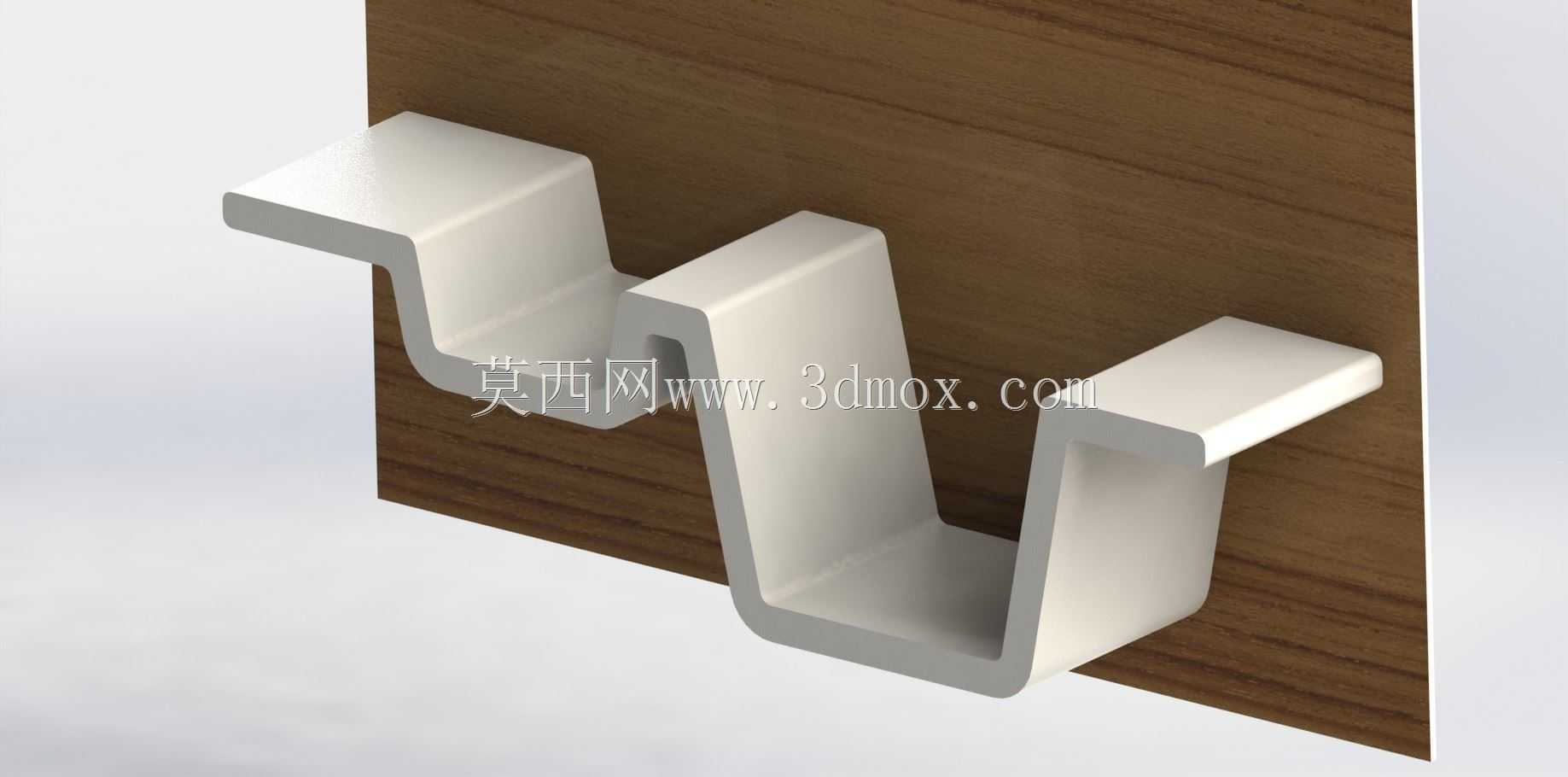

　　从实际安装边界来看，这个构件的两个水平安装折边是完全贴合安装立面的，安装时需要在折边上预先加工沉头孔，使用膨胀螺丝或者自攻螺钉完成固定，折边的宽度刚好覆盖常规M4-M6规格紧固件的安装空间，不会出现孔位距边过近导致板材撕裂的问题。中间下凹的成型段就是水槽的承托位，下凹的深度刚好匹配常规小型水槽的侧边翻边高度，安装时水槽翻边可以直接搭在凹腔的上沿，不需要额外的焊接或者胶粘固定，靠构件自身的折弯限位就能完成水槽的位置固定，后期维护拆卸也很方便，只需要向上抬起水槽就能完成拆换。

　　设计这类构件的时候，首先要考虑的是材料的折弯回弹量，常规选用1.5-2mm厚度的304不锈钢或者冷轧钢板做基材，折弯内R角一般取板材厚度的1-1.5倍，如果R角过小，折弯处会出现应力集中，长期受载容易出现裂纹；如果R角过大，又会导致折边角度不准，安装时和立面贴合不严，出现受力不均的问题。整个构件的W型折弯结构不是随意做的造型，中间的凸起段其实是加强筋结构，不需要额外焊接加强筋，靠板材自身的折弯形变就能提升整体的抗扭刚度，当水槽内盛水加载时，中间的凸起段可以分散两侧凹腔的下挠形变，避免长期使用后构件出现永久变形导致水槽倾斜漏水。

　　从尺寸适配性来看，这个构件的整体宽度可以根据不同规格的水槽长度做等比例调整，折边的高度统一控制在20-25mm区间，这个高度既可以保证安装时螺钉有足够的咬合深度，又不会因为折边过高导致水槽安装后和墙面之间出现过大的缝隙。凹腔的净宽度比水槽的外径大1-2mm，预留出安装调整间隙，同时也能抵消板材折弯的角度误差，避免水槽放不进去的问题。实际使用场景中，这类构件不仅可以用在厨卫空间的小型水槽安装，还可以适配实验室边台的小型水槽、户外临时取水点的水槽固定，相比传统的焊接支架，这种一体折弯的构件没有焊缝，不会出现焊缝锈蚀开裂的问题，表面处理可以做拉丝或者喷塑，适配不同的装修风格。

　　建模过程中需要重点注意折弯止裂槽的设计，在每一个折弯边的两端都要预留合适的止裂口，避免折弯时板材边缘出现撕裂，同时展开下料的时候要准确计算折弯扣除值，不同厚度、不同材质的板材折弯扣除量有细微差别，需要根据实际加工工厂的折弯机参数做微调，保证加工后的成品尺寸和设计值一致。另外安装孔的位置要做等距分布，两个安装折边上的孔位要同轴对齐，避免安装时出现孔位错位，导致紧固件安装后产生额外的内应力。构件的所有外露边缘都要做倒钝处理，去除冲压和折弯产生的毛刺，避免安装和后期维护时划伤操作人员，凹腔的内边角要做小圆弧过渡，不容易积存污垢，日常清洁也更方便。

　　很多新手设计这类构件的时候容易犯的错误是把折边长度做的不一致，导致安装后构件倾斜，或者把凹腔的深度做的过深，导致水槽安装后排水口的高度不够，无法接驳下水管道。实际设计时需要提前核对所选水槽的安装尺寸，确认水槽翻边的厚度、水槽本体的高度，预留出下水管道的安装空间，同时还要考虑安装立面的承重能力，如果是安装在轻质隔墙上，需要在隔墙内部预先加装加固衬板，避免长期受载后墙面开裂。这个构件的W型结构还有一个优势，就是两个承托凹腔可以独立使用，既可以安装单槽水槽，也可以在两个凹腔分别安装小尺寸的槽体，实现分类取水或者清洗的功能，适配不同的使用需求。
