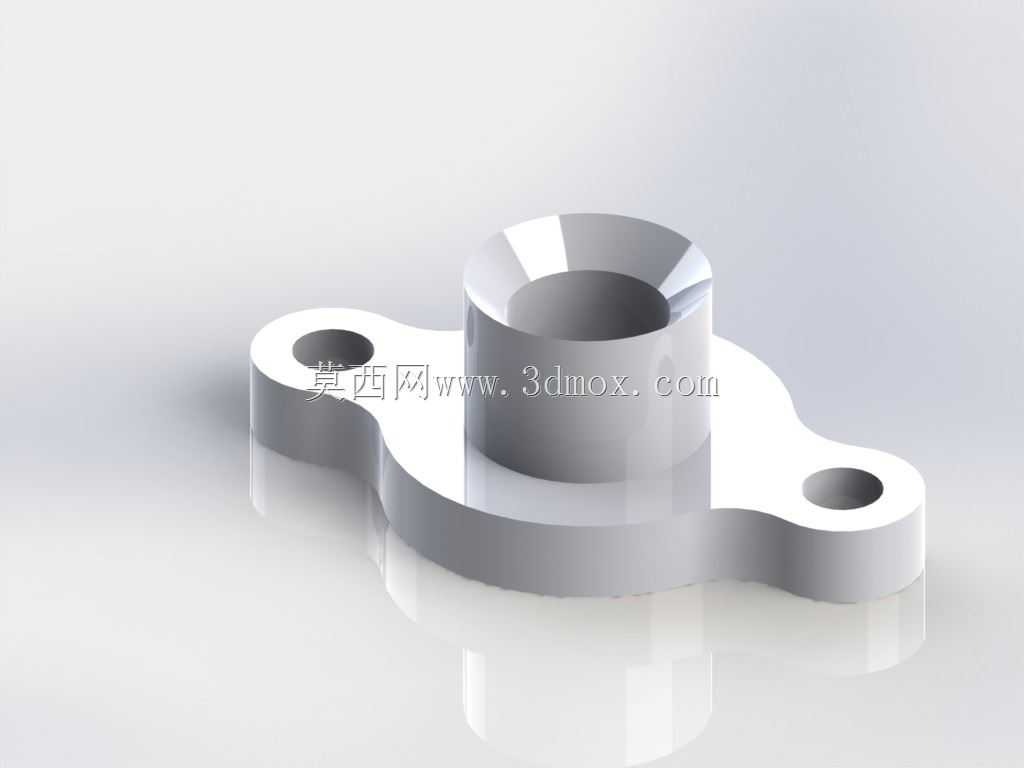

汽车管路固定用双耳式金属支撑座结构

　　做车载结构设计快十二年，经手的底盘、机舱附属固定件少说有几百款，这类带中心凸台的双耳支架，是车载管路、线束、小型传感模块固定场景里最常用的结构形式之一，很多刚入行的工程师容易把这类零件当成简单的钣金折弯件处理，实际落地的时候往往会在安装应力、配合公差上踩坑。先从实际应用场景说，这类支架主要用在发动机舱周边、底盘纵梁外侧、驾驶舱内饰板内侧这些位置，用来固定燃油管路、制动硬管、冷却系统小直径循环管路、车载低速信号线束，部分小体积的进气压力传感器、温度传感器也会用这类支架做转接固定，核心作用是把柔性或者半刚性的管线、元件和车身/车架的刚性基体做可靠连接，避免车辆行驶过程中管线晃动产生磨损、干涉，甚至松脱引发功能故障。从结构功能特性来看，

　　中心的带通孔凸台是核心功能位，这个内孔是直接和待固定的管线护套、传感器定位柱做配合的，凸台的高度不是随便定的，要匹配被固定件的安装面到支架贴合面的距离，留够0.3到0.5mm的间隙避免装配压死，同时凸台的壁厚要根据固定件的重量做核算，一般固定1kg以下的元件，壁厚做到2.5mm就能满足整车10年24万公里的振动耐久要求，如果是固定靠近发动机的高温区管路，壁厚还要再加0.5mm，抵消高温下金属材料强度下降的影响。两侧的耳片是安装受力位，两个安装孔的中心距是核心安装边界尺寸，设计的时候要先匹配安装基体上的预留焊柱或者螺栓孔位，不能先画支架再去改基体的孔位，耳片的外形做了圆弧过渡，没有尖锐棱角，一方面是避免安装的时候割伤装配工人的手套，

　　另一方面是减少应力集中，车辆长期振动下耳片根部不容易出现疲劳裂纹，两个安装孔的倒角做了0.5mm的C角，方便装配的时候快速对准螺栓，不用反复调整位置。设计思路上，这类支架优先选一体切削或者压铸成型的工艺，不建议用薄钢板焊接拼接，焊接位置的应力集中点在车载振动环境下很容易出现开焊问题，一体结构的整体刚性更好，长期使用形变量能控制在0.1mm以内，不会因为支架变形导致被固定的管线出现拉扯受力。中心凸台的顶面做了小角度的倒角，除了方便待固定件的插入装配，还能在装配的时候引导密封圈顺利进入配合位，避免切圈导致的密封失效问题。安装贴合面的平面度要求控制在0.05mm以内，和安装基体贴合的时候不会出现缝隙，锁紧螺栓之后不会产生额外的装配内应力，

　　很多新手设计的时候忽略平面度要求，支架安装面翘曲，螺栓打紧之后支架本身带内应力，路试几千公里就会出现裂纹。尺寸边界方面，这类支架的整体外轮廓要控制在安装位的预留空间内，耳片的最外侧边缘要和周边的运动件比如转向拉杆、悬架摆臂留够至少10mm的安全间隙，和周边的高温部件比如排气歧管、涡轮壳体留够25mm以上的隔热间隙，如果间隙不够还要在支架表面增加隔热涂层。中心凸台的内孔公差一般选H7，和配套的衬套或者定位柱做间隙配合，装配的时候不用大力敲击就能顺利装入，同时配合间隙不会过大导致固定件晃动。两个安装孔的公差选H9，适配M6或者M8的标准固定螺栓，孔位的位置度公差控制在0.2mm以内，就算基体上的焊接螺柱有小范围的位置偏差，也能顺利装配，不会出现孔位对不上的问题。实际选型的时候还要注意，固定走油的管路时，支架的内孔要配套橡胶减震衬套，避免管路的振动直接传递到车身上产生异响，固定线束的时候凸台边缘要做圆角处理，避免割破线束外层的绝缘皮。这类支架看起来结构简单，但是每一个尺寸、每一处倒角都是和实际装配、耐久要求直接挂钩的，没有多余的结构，每一部分都承担对应的功能，做三维建模的时候不能只画个大概外形，要把配合公差、工艺圆角、安装间隙这些细节都考虑进去，不然模型做的再好看，落地生产的时候也会出各种问题。
