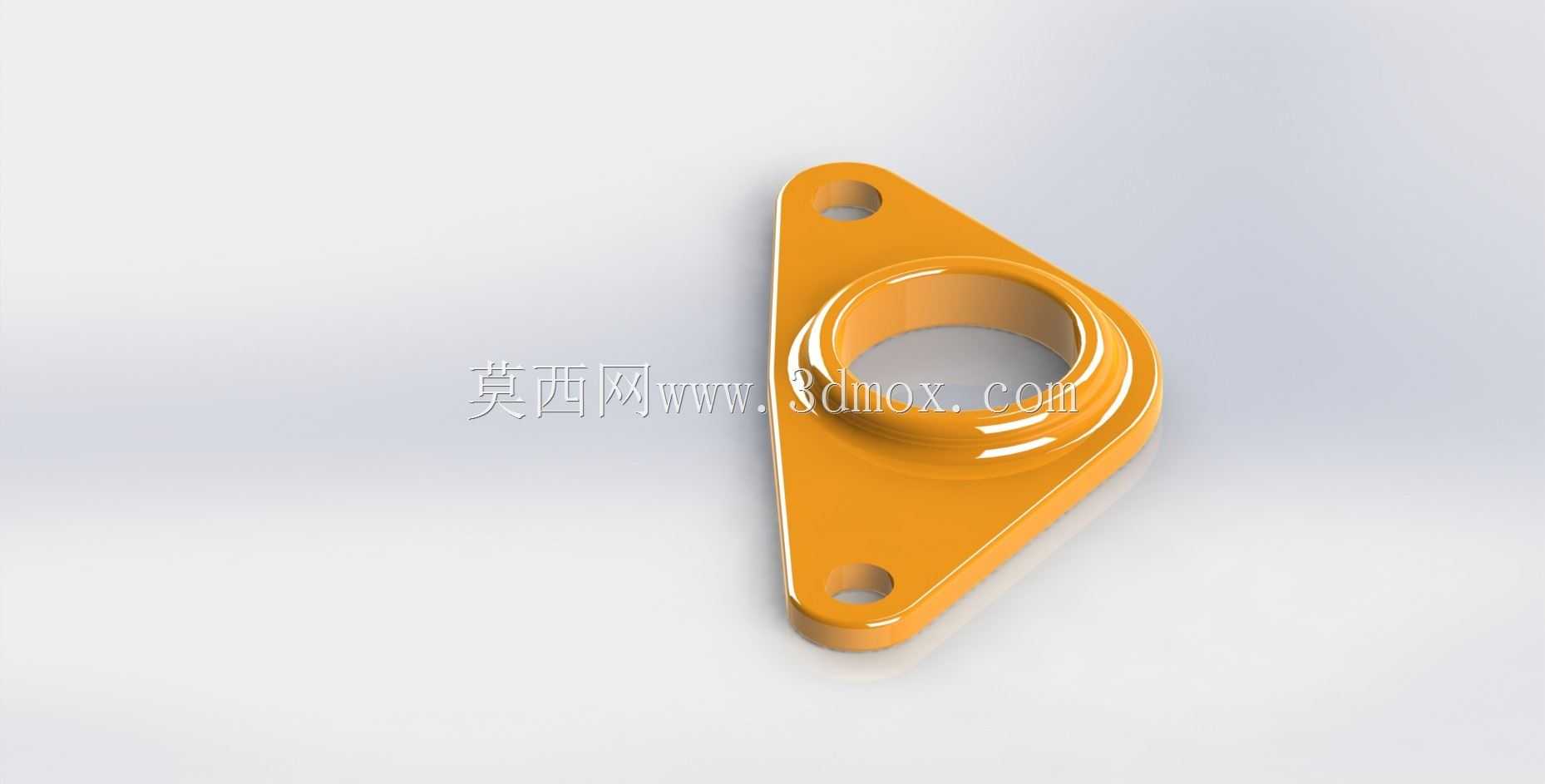

三角带凸台安装固定连接机加工零件

　　这类三角构型的带凸台连接固定件，在轻工输送设备、小型动力单元的外围辅件安装场景中十分常见，不同于常规圆形法兰的对称安装逻辑，它的非对称三角布局专门适配安装空间局促、周边有管线或结构件干涉的设备侧壁安装位，三个安装孔的非等距排布，能避免安装时与设备壁板内部的加强筋、预埋走线槽产生位置冲突，不需要额外在壁板上重新扩孔调整安装位，能直接适配原有预留的三角分布安装点位，大幅降低现场改装的工作量。中间凸起的筒状结构是整个零件的核心功能区，凸起的高度经过精确核算，刚好能让穿过内孔的管线、连接杆件或者转轴端部避开壁板表面的焊缝、喷涂凸起层，不会出现安装后杆件与壁板剐蹭、密封件被凸起硌伤的问题，内孔的加工精度按H7级公差控制，

　　既可以作为光轴的滑动导向支撑位，也能在孔内加装轴套、密封胶圈，作为穿线过孔的防护结构使用，筒状结构根部的圆角过渡是设计时特意保留的，不是简单的工艺倒角，这个圆角能分散零件安装后承受的径向载荷，避免凸台与底板连接处出现应力集中，在设备长期运行产生振动的工况下，不会出现根部断裂的失效问题。零件表面的喷涂处理不只是为了防锈，涂层厚度控制在60到80微米之间，安装时三个沉头孔位的涂层会提前做刮除处理，保证安装面与设备壁板的金属接触面积足够，不会因为涂层的间隙导致安装后零件出现松动偏移，三个安装孔的沉头深度刚好适配M6规格的内六角沉头螺丝，螺丝锁紧后头部完全没入沉孔内，不会在零件表面形成凸起，避免后续安装其他外围部件时产生干涉。

　　从安装边界来看，零件最长边的尺寸控制在80毫米以内，最宽处不到50毫米，整体厚度加上凸台高度也不超过30毫米，属于小型安装连接件，不需要占用太大的安装空间，哪怕是在紧凑的设备机架间隙里也能顺利完成安装，安装时不需要复杂的工装定位，只要将三个孔对准壁板上的预留螺纹孔，按对角线顺序逐步锁紧螺丝即可，锁紧力矩控制在8N·m就能达到足够的固定强度，不会因为力矩过大导致零件变形。在实际使用场景中，这类零件常被用来固定小型传感器的安装支架、气动管路的接头座、或者小型操作面板的连接支座，因为三角结构的稳定性优于两孔安装的直板支架，在设备运行产生持续振动的工况下，不会出现两孔支架常见的绕安装轴转动偏移的问题，能长期保持安装位置的精度，

　　不需要运维人员定期停机紧固螺丝。设计时特意将其中一个安装孔的位置做了偏移处理，和另外两个孔形成非等腰三角布局，能起到防呆作用，现场安装时不会出现装反的问题，一旦零件方向装反，其中一个孔就无法对准壁板上的螺纹孔，从根源上避免了安装失误导致的后续返工。零件的底板边缘做了小角度的倒角处理，没有尖锐的棱角，安装时不会划伤操作人员的手套，也不会刮破周边布设的线缆外皮，凸台的端口处做了1毫米的圆角，不管是穿入杆件还是加装密封件，都不会被端口的锐边切伤，能有效延长配套密封件和杆件的使用寿命。在载荷承受方面，这类零件能承受垂直于安装面方向最大500N的静载荷，径向方向能承受300N的持续载荷，完全满足小型辅件安装的载荷需求，不需要额外做加强筋结构，因为三角底板本身的结构刚度已经足够，额外添加加强筋反而会增加零件的整体重量，也会占用更多的周边空间，违背了紧凑安装的设计初衷。建模过程中，这类零件的建模逻辑要优先保证安装孔的位置精度，先确定三个安装孔的中心坐标，再以此为基准构建三角底板的轮廓，之后再添加中间的凸台结构，最后处理各个位置的圆角和倒角，这样能保证后续导出工程图时，安装孔的位置尺寸标注基准统一，加工时不需要反复换算尺寸，能有效降低加工出错的概率。
