交错齿斜向啮合传动斜齿轮结构

　　在中小功率交错轴传动的工况场景里，这类斜齿圆柱齿轮的应用覆盖了从轻工包装设备的送料辊驱动、小型输送线的动力换向，到精密检测仪器的进给传动等多个环节，和直齿圆柱齿轮相比，斜齿轮的轮齿啮合过程是逐步切入、逐步脱开的，不会出现直齿传动整齿突然接触带来的冲击、振动问题，运行平稳性的提升非常明显，尤其适合转速在每分钟数百转到一千多转的中速传动场景，能有效降低传动过程中的噪音，减少齿面的瞬时冲击载荷，延长整套传动副的使用寿命。

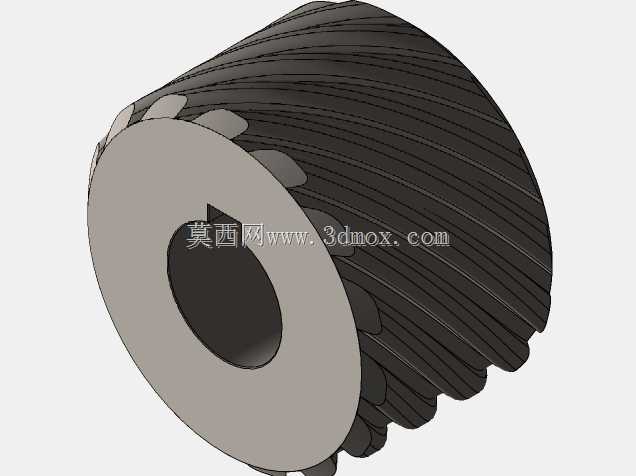

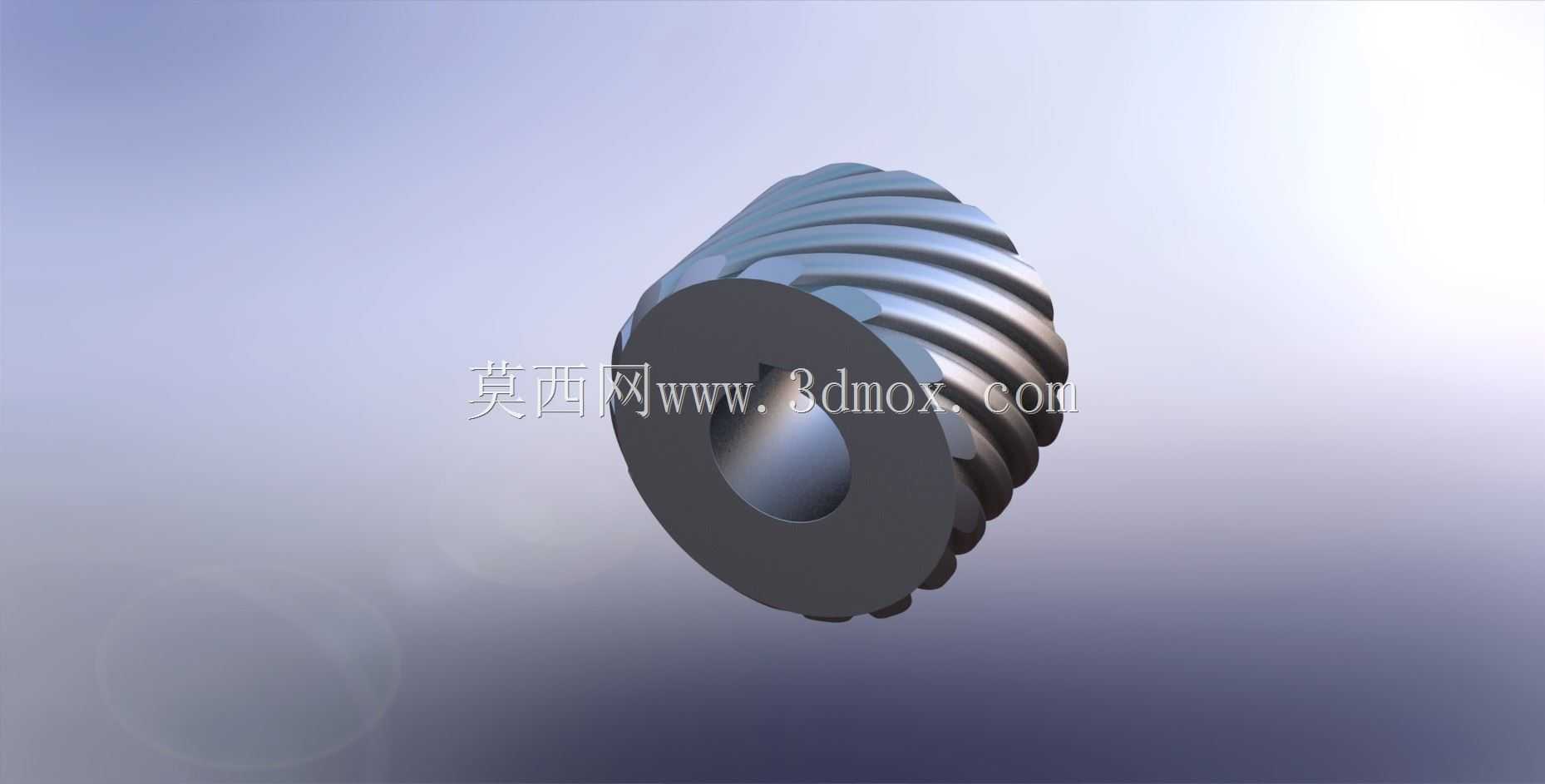

　　从结构设计逻辑来看，这款斜齿轮采用了实体轮辐加中心通孔的结构，中心孔为光孔设计，可通过平键或者过盈配合的方式与传动轴实现周向固定，轮缘部分的轮齿沿螺旋角方向均匀排布，齿向的螺旋角度经过匹配计算，能和配对齿轮实现稳定的交错轴啮合，齿顶部分做了微小的倒角处理，避免装配过程中齿边磕碰产生毛刺，也能减少啮合起始阶段的刮擦问题。齿面的轮廓采用渐开线齿形，在建模过程中需要严格控制齿向的螺旋线导程，保证每一个轮齿的螺旋角偏差控制在合理公差范围内，否则实际装配后会出现啮合卡滞、齿面偏载的问题，严重时甚至会出现断齿故障。

　　在实际安装边界的考量上，这类小模数斜齿轮的轴向尺寸紧凑，中心通孔的直径适配常用的标准光轴直径，安装时不需要额外加工复杂的定位台阶，只需要在轴端加装轴用挡圈或者锁紧螺母就能实现轴向定位，不需要占用过多的安装空间，非常适合布置在结构紧凑的小型设备内部。轮齿的啮合侧隙需要根据实际工况调整，在正反转切换频繁的场景下，可以适当减小侧隙来降低回程误差，在高速连续运转的场景下则需要保留足够的侧隙来容纳润滑脂，避免热胀导致的齿面卡滞。

　　从功能特性层面来说，斜齿轮的重合度比同参数直齿轮更大，同时参与啮合的轮齿对数更多，单齿承受的载荷更小，因此承载能力比同模数同齿数的直齿轮高出不少，在传递相同扭矩的情况下，可以选用更小模数、更小直径的斜齿轮，进一步压缩传动机构的整体体积。另外斜齿轮在啮合过程中会产生一定的轴向力，设计配套的支撑结构时需要在齿轮的一端配置能承受轴向载荷的轴承，比如深沟球轴承或者角接触轴承，抵消传动过程中产生的轴向分力，避免轴系出现轴向窜动，影响传动精度。

　　建模过程中，轮齿部分的生成需要先绘制端面的渐开线齿廓，再按照螺旋角参数生成螺旋引导线，通过扫描切除的方式生成单个轮齿，之后通过圆周阵列完成所有轮齿的构建，过程中需要反复校验齿厚、齿顶圆直径、齿根圆直径等关键参数，保证和设计计算值一致，中心孔的同轴度、轮齿的径向圆跳动都是建模时需要重点控制的形位公差，否则加工出来的零件会出现动平衡超差的问题，高速运转时产生明显振动。这类齿轮通常采用45号钢或者40Cr材质加工，齿面根据使用需求可以做高频淬火处理，提升齿面的耐磨性，对于载荷不大的工况也可以采用尼龙或者POM材质加工，进一步降低传动噪音，适合用在对噪音控制要求较高的民用设备或者办公设备内部。
