简约金属长条防护栏杆结构设计方案

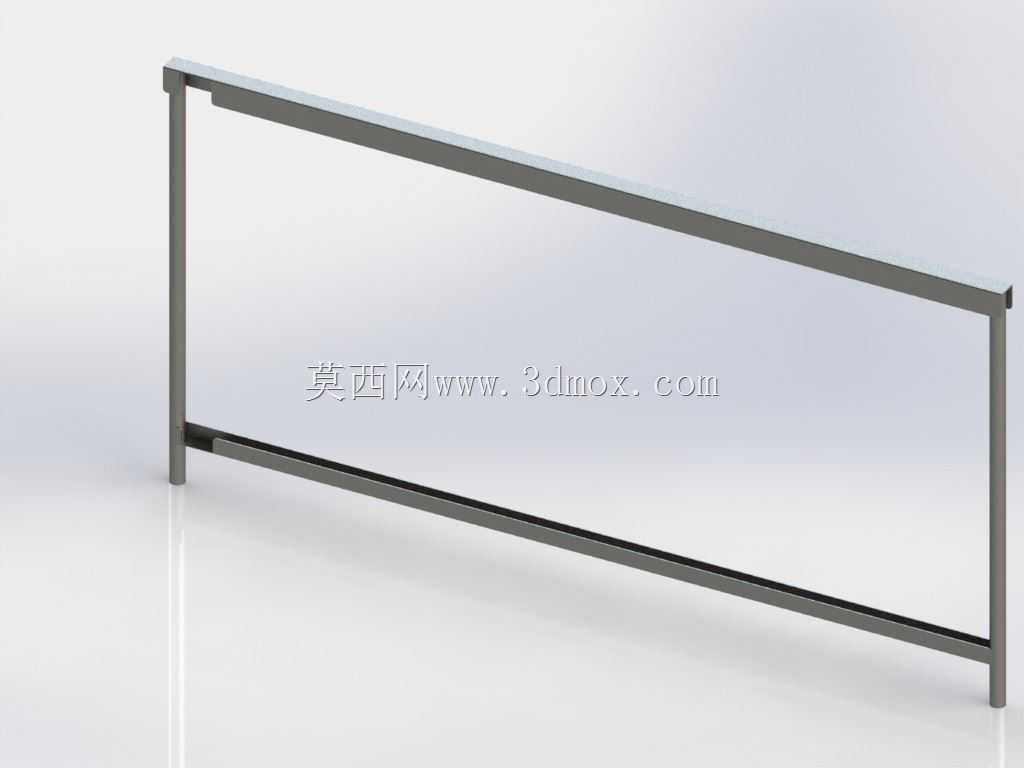

　　这款长条型金属防护结构，常被应用在工业生产车间的设备周边隔离、商用空间的动线分区、公共区域的临边防护场景中，核心作用是通过物理阻隔的方式，划分安全作业范围，避免人员误入危险区域，同时也可作为室内空间的软性隔断，在不遮挡视线的前提下完成区域功能划分。从结构设计逻辑来看，整体采用极简的框架式构造，上下两根平行的横向金属杆件搭配两侧垂直的支撑立柱，没有多余的装饰性结构，所有受力路径直接传递，横向杆件承担主要的侧向冲击载荷，垂直立柱则将载荷直接传导至安装基面，这种结构形式的优势在于耗材量低，整体自重较轻，同时结构刚性足够满足常规防护场景的抗冲击要求。在实际选型应用时，需要先确认安装边界的总长度，这款结构的横向杆件为通长设计，

　　可根据现场实际安装尺寸进行裁切调整，两侧立柱的高度为固定防护高度，符合常规人体工程学防护要求，能够有效阻挡人员意外翻越或者倚靠时的失稳风险。安装时需要注意立柱底部的固定方式，根据安装基面的材质不同，可选择膨胀螺栓固定、焊接预埋板固定或者地脚螺栓固定三种方式，若应用在有频繁人员倚靠的场景，需要适当加密立柱的固定点间距，避免长期受力后出现立柱松动的问题。从细节设计来看，横向杆件与立柱的连接部位采用嵌入式配合结构，横向杆件的端部插入立柱预设的安装槽内，再通过侧面的紧定螺钉完成锁固，这种连接方式既保证了连接部位的外观平整，没有突出的连接固件，避免人员磕碰时造成划伤，同时也能保证连接强度，在受到侧向冲击时不会出现杆件脱落的问题。

　　上下两根横向杆件的间距经过优化，既不会因为间距过大导致防护失效，也不会因为间距过小增加不必要的材料成本，同时杆件的截面采用矩形薄壁型材，相比同重量的圆管型材，矩形截面的抗侧向弯曲能力更强，在受到同等冲击力的情况下形变量更小。在不同的应用场景下，这款结构可适配不同的表面处理方式，应用在工业车间等有防腐要求的场景时，可选择镀锌后喷塑的表面处理，提升结构的抗锈蚀能力；应用在商用室内空间时，可选择拉丝不锈钢材质或者表面做烤漆处理，匹配整体空间的装修风格。需要注意的是，这款防护结构属于固定式防护设施，不具备可开启或者移动的功能，在需要设置检修通道的位置，不能直接连续安装该结构，需要预留对应的通道口，搭配可开启的防护门使用。在结构校核过程中，

　　针对常规人员倚靠的1kN/m侧向载荷做了模拟验证，横向杆件的最大形变量控制在规范允许的范围内，不会出现永久变形，立柱与基面的连接强度也能满足载荷传递要求，不会出现根部断裂的问题。另外，整体结构的所有外露棱边都做了圆角倒钝处理，没有尖锐的边角，即使人员意外磕碰也能降低伤害程度，这也是防护类结构设计中必须考虑的安全细节。在实际安装施工时，需要先在安装基面上放线定位，确认两侧立柱的安装位置处于同一水平线上，避免安装完成后横向杆件出现倾斜，影响整体外观和受力均匀性，固定立柱时需要使用水平仪校正立柱的垂直度，保证上下横向杆件安装后处于水平状态，若安装长度超过单根型材的标准长度，需要在拼接位置增加中间支撑立柱，避免拼接部位出现下垂或者受力薄弱点。
