方形法兰基座方口转接连接座结构

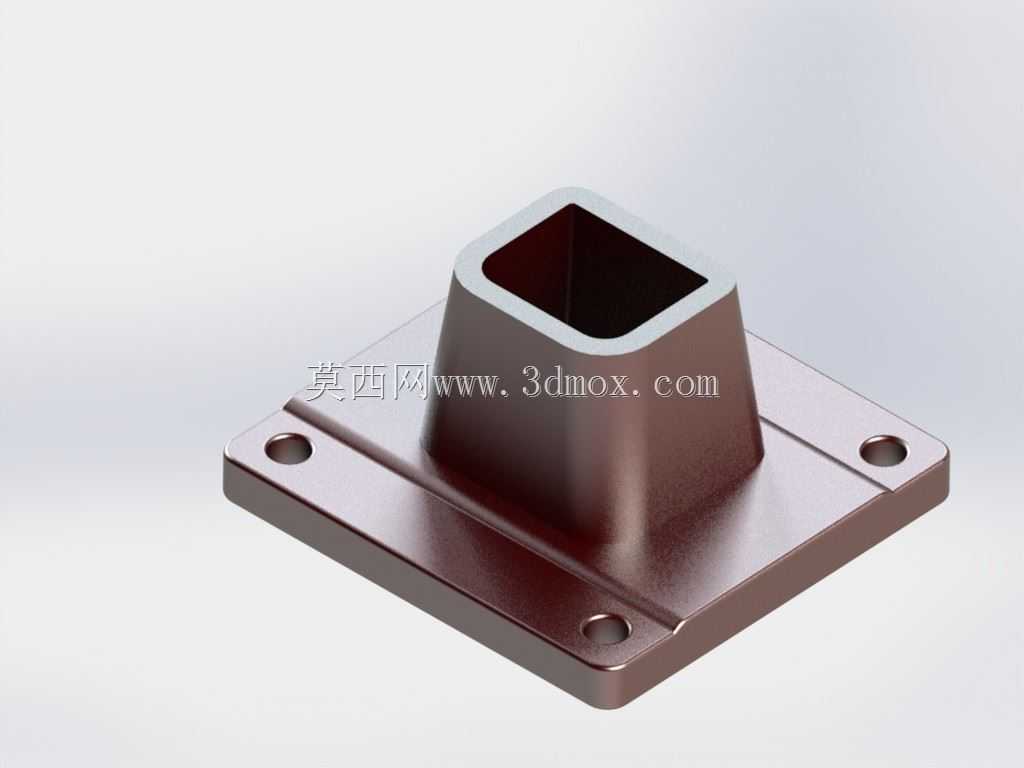

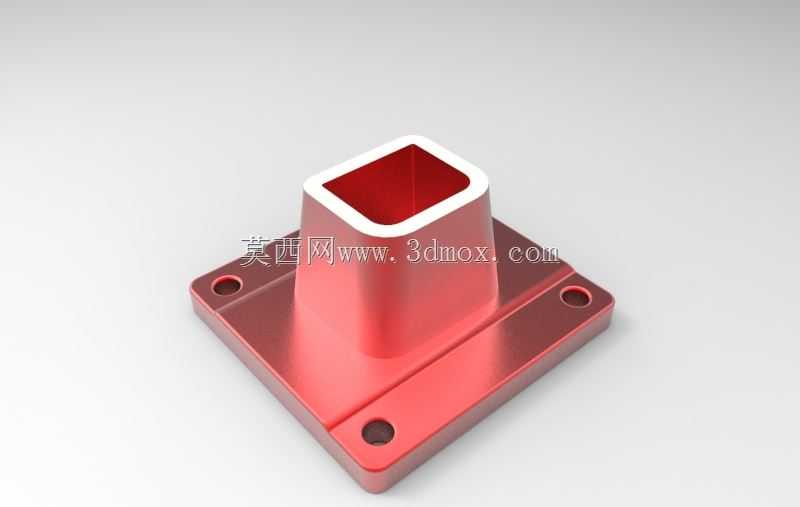

　　做机械结构设计这么多年，这类带法兰安装面的方口转接件，在流体管路、设备舱体连接场景里的出镜率一直不低，很多人刚接触这类零件的时候，容易把它当成简单的块类零件去处理，实际落地的时候才会发现安装干涉、密封失效、应力集中的问题一堆。先从安装边界说起，这个零件的底部是正方形法兰安装板，四个角位置做了沉头安装孔，孔位的中心距是严格匹配配套安装面的螺柱间距设计的，沉孔深度刚好能把内六角圆柱头螺钉的头部完全埋入，不会突出安装面影响后续其他部件的装配，法兰板的厚度是根据安装面的承压要求计算的，当上部方口承受侧向管路载荷的时候，法兰板不会出现翘曲变形，保证安装面的平面度始终维持在密封要求的范围内。上部的方筒结构是从法兰板中心位置向上做拔模过渡的，不是直上直下的等截面结构，靠近法兰的位置做了圆角过渡，这个过渡圆角的半径不是随便给的，一方面是避免直角位置的应力集中，当设备运行过程中产生振动的时候，直角位置很容易出现疲劳裂纹，尤其是在有交变载荷的管路系统里，这个圆角的大小直接决定了零件的疲劳寿命；另一方面，拔模角度的设置是兼顾铸造或者注塑成型的工艺要求，不需要额外做过多的后加工就能保证内壁的顺滑，减少流体经过的时候产生的紊流。很多新手设计这类转接件的时候，容易把方筒和法兰板的连接位置做成直角，不仅加工的时候清角困难，实际使用的时候应力集中导致的断裂问题非常常见。再看上部的方口结构，内孔是正方形截面，边缘做了小倒角，这个倒角一方面是方便对接的方管插入定位，

　　另一方面也能去除加工后的锐边，避免装配的时候划伤操作人员或者密封件。方口的壁厚是均匀的，沿着拔模方向从下到上逐渐收窄，既保证了和对接管路配合的尺寸精度，也不会因为壁厚不均导致成型的时候出现缩痕，影响零件的外观和结构强度。从实际应用场景来看，这类转接件常用在通风管路、方形线缆穿舱、小型设备的排气接口位置，比如工业设备的散热风道转接，需要把设备内部的方形出风口通过这个零件固定在设备舱壁上，下部法兰和舱壁之间加装密封垫，四个安装孔打螺钉锁紧之后，就能保证风道连接的密封性，不会出现漏风或者灰尘进入舱体的情况；还有一些低压流体输送的场景，方形管路的连接固定也会用到这类结构，相比圆形转接口，方形接口在定向安装的时候不需要额外做防转结构，

　　对接的时候对准方形截面就能保证安装角度正确，减少了装配时的调整步骤。设计这类零件的时候，首先要确认的是对接方管的外形尺寸，保证方口的内孔尺寸和方管的外径之间留有合理的配合间隙，间隙太小装配困难，太大则会出现密封不严或者连接松动的问题；其次是法兰安装孔的位置，必须和安装基体上的螺孔位置完全对应，孔的直径要比选用的螺钉直径大0.5到1毫米，补偿加工和装配的时候产生的位置误差，避免出现螺钉穿不进去的情况。还有法兰板和方筒连接位置的圆角，要根据零件的材料和承受的载荷大小调整，如果是用在有振动的设备上，圆角半径要适当加大，分散应力；如果是静态安装的场景，圆角可以适当做小，节省安装空间。另外，整个零件的安装高度是有严格限制的，

　　不能突出安装面太多，避免和周边的其他部件产生干涉，所以在确定方筒高度的时候，要提前核对周边部件的安装位置，留出足够的安全间隙，同时也要保证方管插入之后有足够的配合长度，保证连接的稳定性。很多人在建模的时候容易忽略安装面的平面度要求，法兰的安装面如果平面度不够，锁紧螺钉之后会出现缝隙，哪怕加了密封垫也可能出现泄漏，所以在建模的时候就要标注清楚安装面的平面度公差，以及安装孔的位置度公差，给后续加工提供明确的精度依据。还有零件的边角处理，除了方口位置的倒角，法兰板的外边缘也做了小的圆角，避免锐边割手，这也是结构设计里容易被忽略的细节，尤其是需要人工装配的零件，所有外露的锐边都要做倒角或者圆角处理，提升装配操作的安全性。从建模逻辑上来说，做这个零件的时候可以先从底部法兰的草图开始，绘制正方形的法兰轮廓，定位四个安装孔的位置，拉伸成法兰基体之后，再在法兰中心位置绘制方筒的下端截面，向上做带拔模角度的拉伸，之后在连接位置做圆角过渡，最后处理孔位的沉头、各个位置的倒角，整个建模过程要保证特征的参数化，后续如果需要调整安装孔距、方口尺寸或者法兰大小的时候，只需要修改对应的草图参数就能快速更新模型，不需要重新绘制，提升设计迭代的效率。这类零件看起来结构简单，但是每一个尺寸的确定都要结合实际的安装场景、载荷情况、工艺要求来定，不是随便画个方块打几个孔就能满足使用要求的，很多现场出现的装配问题、寿命问题，往往都是因为设计的时候没有考虑到这些细节导致的。
