通讯设备内置笔式结构金属固定支架

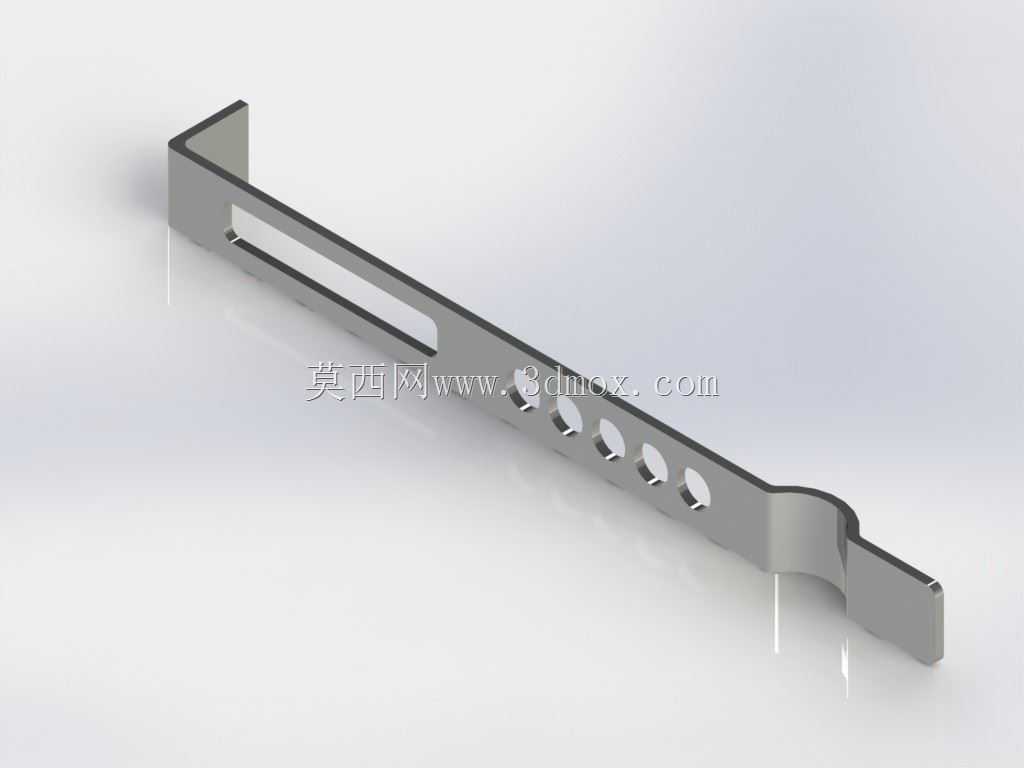

　　这款钣金折弯成型的金属支架，主要应用在便携通讯终端的内置笔状功能组件的固定场景中，日常使用时承担笔式组件的侧向限位、滑动导向与位置保持作用，避免设备在携带、跌落过程中内置笔出现窜动、松脱甚至磕碰内部电路板的问题。从结构设计来看，零件整体采用等厚薄金属板材经冲压、折弯工艺成型，一端设置90度垂直折弯边，该边作为安装定位基准，装配时可贴紧设备内部的塑料中框定位柱，通过预留的安装孔位完成与壳体的锁附固定，折弯边的高度匹配设备中框的内部加强筋高度，不会额外占用堆叠空间，也不会干涉周边其他元器件的布局。支架主体段沿长度方向开设了一条通长的窄槽，该槽为笔组件的滑动导向槽，槽宽尺寸与笔身侧面的导向凸筋尺寸做间隙配合，单边间隙控制在0.1mm以内，

　　既保证笔组件抽拉时的顺畅度，又能限制笔身的径向晃动量，避免抽拉过程中出现卡滞。沿主体段长度方向均匀排布的多个圆形通孔，一方面是为了降低零件自身重量，适配便携通讯设备的轻量化设计要求，另一方面这些孔位也可作为点胶定位孔，装配时在孔位点胶可增强支架与中框的粘接强度，抵消长期使用后螺丝松动带来的固定失效风险，同时均匀排布的孔位也能平衡支架各段的结构应力，避免折弯成型后出现应力集中导致的零件变形。靠近支架末端的位置做了圆弧过渡收窄结构，该位置对应笔组件的尾部卡位，当笔完全推入设备内部时，笔尾的弹性卡扣会卡在该圆弧位置，实现笔的锁止固定，圆弧的曲率与笔尾卡位的外轮廓完全匹配，保证卡扣卡入时的顺滑手感，不会出现生硬的顿挫感，

　　同时该圆弧结构也做了去毛刺处理，避免长期抽拉过程中刮擦笔身表面的涂层。从安装边界来看，零件整体长度匹配通讯终端侧边的内置笔仓长度，安装后支架的上表面与笔仓内壁的间隙控制在0.2mm，不会出现装配后顶起壳体导致外观面凸起的问题，支架的宽度方向尺寸避开了设备内部的FPC走线槽与天线净空区，不会对设备的信号传输造成干扰。设计过程中针对钣金折弯的回弹特性做了角度补偿，90度折弯边的冲压角度预设为88度，抵消折弯后材料回弹带来的角度偏差，保证安装后折弯边与中框的贴合度，同时零件所有外露边缘都做了倒钝处理，没有锐边毛刺，避免装配过程中划伤操作人员或者损坏内部的柔性线路板。在实际使用场景中，该支架除了承担固定与导向作用外，

　　自身的金属材质还可起到一定的电磁屏蔽作用，可减少笔组件内置电路对设备主天线的信号干扰，支架的厚度选择兼顾了结构强度与空间占用，在满足1.2米跌落测试不变形的前提下，尽可能选用更薄的板材，为设备内部其他元器件留出更多堆叠空间。
