带浮雕标识方形定位装饰结构件

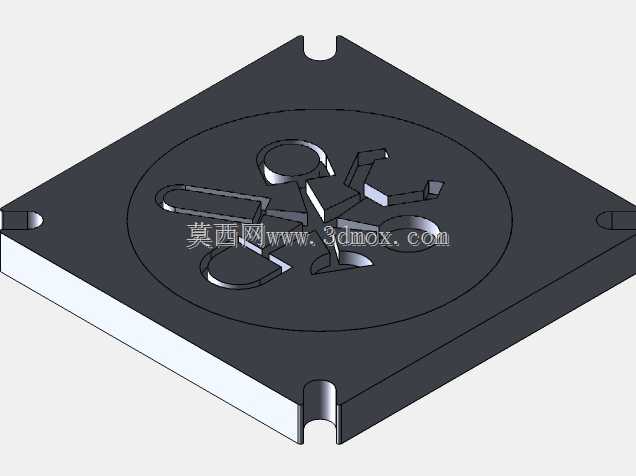

　　日常做消费电子周边配套结构件的时候，经常会遇到需要兼顾定位安装、外观标识展示的小型构件需求，这次的方形带浮雕结构的构件，就是针对这类场景做的结构设计。先从实际应用场景说，这类构件常被用在小型通讯终端、穿戴类数码产品的外壳装饰定位环节，也可以作为小型工装夹具上的标识压合基准块，在生产线的工位定位场景里，也能作为带标识的定位垫块使用，避免不同工位的工装混淆。从实际用途来看，这个构件首先承担的是平面定位的功能，四个边角做的半圆缺口结构，是专门对应M3规格的定位销设计的，安装时可以直接卡在四个定位销上，不需要额外做螺丝锁附的孔位，拆装效率比锁附式的垫块高很多，适合需要频繁更换工装标识块的流水线工位。然后是表面的浮雕标识结构，做的是凸起3mm的立体造型，凸起部分的边缘做了R0.5的圆角过渡，一方面是避免尖锐边角在装配时刮伤操作人员或者产品外壳，另一方面在作为压合基准的时候，圆角过渡可以减少应力集中，避免长期受压之后浮雕边缘出现崩缺的问题。设计思路上，一开始是考虑做平板式的印刷标识块，但实际车间使用的时候，印刷标识很容易被切削液、酒精这类车间常用的试剂擦除，用久了标识模糊很容易出现工装混用的问题，所以改成了一体浮雕的结构，和基材是同一个整体，不存在标识脱落或者磨损掉的问题，哪怕表面有磕碰，只要浮雕的主体结构还在，就能清晰识别标识内容。外形尺寸上，主体是边长100mm的正方形板件，整体厚度8mm，四个边角的定位半圆缺口半径是3mm，

　　刚好适配常用的直径6mm的圆柱定位销，安装的时候和安装基座的间隙控制在0.1mm，既不会因为间隙太小出现卡滞装不上的问题，也不会因为间隙太大出现定位偏移。表面的浮雕区域是直径60mm的圆形范围，所有的浮雕造型都在这个圆形区域内，圆形区域距离板件边缘的距离是20mm，预留了足够的空间，哪怕安装的时候边缘有轻微的磕碰，也不会损伤到中间的标识浮雕部分。结构强度方面，因为整体是实心板材结构，没有做镂空减重，所以作为压合垫块使用的时候，能承受最大500N的垂直压力，不会出现变形的问题，浮雕部分的凸起高度和板材厚度的比例控制在3:8，长期受压也不会出现浮雕根部断裂的问题。另外板件的上下两个端面都做了磨平处理，平面度控制在0.02mm以内，

　　作为定位基准使用的时候，能保证和安装基面完全贴合，不会出现倾斜导致的定位误差。边角的位置除了定位用的半圆缺口，其余的直角边都做了C0.3的倒角，去除加工产生的毛刺，拿取的时候不会划手。实际建模的时候，浮雕部分的造型是先在草绘里勾勒出标识的轮廓线，然后做拉伸凸台，之后对所有的凸台边缘做统一的圆角处理，避免出现应力集中的尖角，四个定位缺口是在草绘阶段直接画在方形轮廓的四个角上，一次拉伸成型，不需要后续的切除加工，减少加工工序。如果是用在穿戴产品的装饰件场景，这个结构也可以直接作为金属装饰片使用，浮雕的凸起部分可以做抛光处理，凹陷的基底部分做喷砂氧化，形成视觉上的质感差异，不需要额外做印刷或者镭雕就能呈现清晰的标识效果，

　　而且金属材质的质感比塑料印刷件好很多，耐磨性能也更强，日常佩戴摩擦也不会让标识变模糊。安装边界上，因为四个定位缺口是对称分布的，所以安装的时候不需要区分方向，四个角任意对位都能装上去，降低了装配的难度，哪怕是新的操作人员也能快速完成安装，不会出现装反的问题。板件的厚度8mm是经过反复验证的，太薄的话作为压合块使用容易变形，太厚的话会占用过多的安装空间，8mm的厚度刚好能平衡结构强度和安装空间的需求，在大部分小型工装的安装位里都能适配。另外这个结构的建模过程是全参数化的，如果需要调整尺寸，比如更改整体的边长、浮雕的凸起高度、定位缺口的大小，只需要修改对应的参数就能快速生成新的模型，不需要重新绘制轮廓，能快速适配不同的安装场景需求，不管是用在小型通讯产品的外壳装饰，还是车间工装的定位标识块，都能通过参数调整快速匹配对应的安装尺寸。
