层叠式木瓦冲压成型模具结构设计

　　这套层叠结构的成型模具，主要面向薄型木瓦构件的批量压型加工场景，在户外木屋构件生产、古建修缮木作加工、景观木结构配套件生产环节都有明确的应用空间。实际生产中，这类模具一般安装在小吨位开式压力机的工作台面，依靠上下模的精准合模完成木瓦坯料的凹痕压制成型，替代传统手工刨削瓦面弧度的低效工序，能把单块木瓦的成型时间压缩到数秒内，同时保证同批次瓦件的弧度、压痕深度完全一致，避免手工加工出现的尺寸偏差导致铺装时搭接缝隙不均的问题。

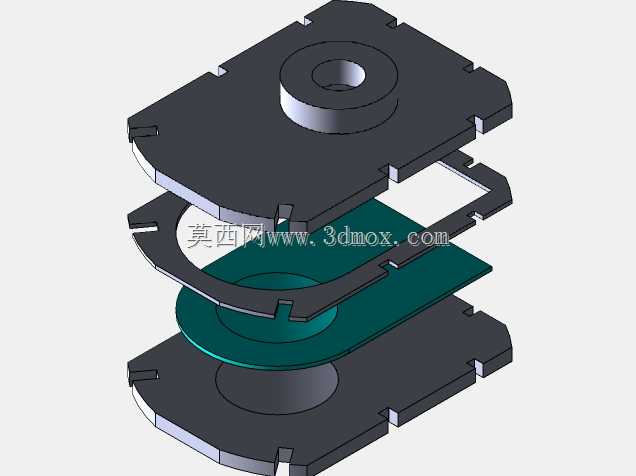

　　从结构设计逻辑来看，这套模具采用三层叠装的分体式结构，最上层为上模固定板，中心设置带通孔的定位凸台，既承担压力机滑块的下压载荷传递，也能通过中心孔配合导柱完成合模时的导向定位，避免上下模错位导致的压痕偏斜、坯料报废问题。中间层为卸料板结构，边缘设置多组对称的卡扣式定位槽，合模时压紧木瓦坯料边缘，开模时依靠弹性件的回弹力把成型后的瓦件从凸模上顶出，避免坯料粘在上模影响连续送料。最下层为下模固定板，中心设置与上模凸台弧度匹配的成型凹槽，凹槽边缘做了R2的圆角过渡，避免压型时木质坯料边缘出现应力集中导致的崩边、开裂问题。

　　尺寸与安装边界方面，整套模具的外形为带定位缺口的矩形板件，四个侧边的缺口对应压力机工作台的T型槽安装位置，安装时直接通过压板压紧即可，不需要额外加工定制连接法兰，适配市面多数10吨到25吨的小型开式压力机安装尺寸。上下模合模后的闭合高度控制在120mm到150mm区间，符合常规小型压力机的闭合高度调节范围，不需要额外加装垫板就能直接装夹使用。成型工作面的有效压型区域覆盖常规民用木瓦的通用尺寸，压痕深度控制在3mm到5mm区间，既保证木瓦铺装时的搭接定位精度，也不会因为压痕过深破坏木瓦的结构强度，避免后续使用中出现瓦件断裂的问题。

　　实际使用中，这套模具的分体式结构也给后期维护带来了便利，当成型工作面出现磨损、磕碰导致压型精度下降时，不需要更换整套模具，只需要拆卸中间层的成型镶件单独修磨或者更换即可，大幅降低了工装维护的成本。边缘的对称定位槽同时兼顾了坯料定位功能，送料时只需要把裁切好的木瓦坯料对齐定位槽边缘，就能保证每次压型的位置一致，不需要额外加装坯料定位挡块，简化了连续生产时的操作步骤。上下模的导向结构采用中心凸台与凹槽的直身配合，配合间隙控制在0.1mm以内，既保证合模时的定位精度，也不会因为间隙过小导致木质碎屑卡滞影响合模顺畅度，适配木质坯料加工时容易产生木屑碎屑的生产场景，日常只需要定期清理工作面的木屑就能维持稳定的成型精度。
