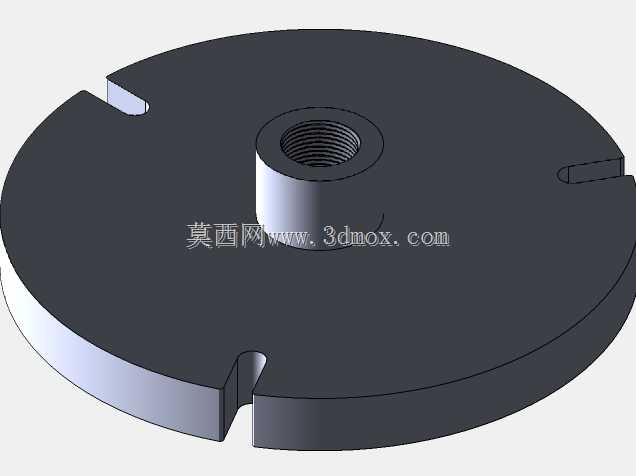

带中心螺纹孔的开槽圆盘结构件

　　在通讯设备装配、小型工装夹具搭建以及精密电子治具的工位布局中，这类带中心内螺纹的开槽圆盘结构件有着非常高频的应用场景，很多一线结构工程师在做治具定位、工装快换结构设计时，都会优先选用这类结构作为基础承载单元。从实际使用场景来看，这类零件常作为工位承载底座使用，中心的内螺纹孔用于和配套的调节螺杆、支撑螺柱配合，实现整个承载面的高度微调，或是作为螺纹锁紧接口，将上方搭载的治具、工件定位座快速锁紧固定，不需要额外设计复杂的快换卡扣结构，依靠螺纹副的自锁特性就能保证装配后的稳定性，在频繁更换工装的小批量生产线上，这种结构的拆装效率比传统螺栓压板锁紧高出不少。

　　从结构设计思路来看，圆盘本体采用等厚薄板结构，整体轮廓为正圆形，能够最大化利用圆形安装工位的空间，同时圆形外轮廓不存在尖角应力集中点，在频繁承受工装拆装的冲击载荷时，不会出现尖角处开裂的问题。圆盘边缘均匀分布的三处开槽，是整个结构的核心功能设计点，这类开槽并非装饰结构，而是用于和工位上的定位销、锁紧卡爪配合：安装时不需要将整个圆盘从螺杆端部完全旋出，只需要将开槽对准工位上的固定销，旋转一定角度就能让卡爪卡入开槽内，配合中心螺纹的预紧力，就能实现圆盘的周向与轴向双重固定，相比传统的全孔位螺栓固定，这种开槽结构的安装容错率更高，即使工位上的固定销存在小范围的位置偏差，也能顺利完成装配，非常适合通讯类小型零部件的装配工位使用，毕竟这类工位的零件尺寸小，装配精度要求高，过大的安装应力很容易导致工件变形。

　　中心的凸台结构设计也有明确的工程考量，凸台部分高出圆盘本体平面，一方面是为了增加内螺纹的有效啮合长度，避免因为圆盘本体厚度不足导致螺纹啮合牙数过少，在承受轴向载荷时出现滑牙问题；另一方面凸台的外圆柱面可以作为定位基准面，上方搭载的治具、定位套可以直接套在凸台外圆上，依靠圆柱面的配合精度保证治具的同轴度，不需要额外设计定位销孔，减少了加工工序的同时也降低了装配时的找正时间。从安装边界来看，这类圆盘的外径尺寸适配常见的60mm、80mm标准工位安装孔，圆盘本体厚度控制在8-12mm区间，既保证了足够的结构刚性，在承受10kg以内的工装载荷时不会出现平面翘曲，也不会因为厚度过大占用过多的工位垂直空间，中心螺纹通常选用标准公制细牙螺纹，细牙螺纹的螺距更小，微调精度更高，在做高度调节时能够实现0.5mm级别的精度控制，满足通讯类小型零件装配时的高度差调整需求。

　　在实际加工与建模过程中，这类零件的建模逻辑需要优先保证开槽的位置度与中心螺纹的同轴度，三个开槽的中心需要均匀分布在同一分度圆上，开槽的宽度尺寸要比配套的固定销直径大0.2-0.3mm，既保证安装时的间隙足够，也不会因为间隙过大导致圆盘固定后出现周向窜动。圆盘的上下平面需要保证平行度公差在0.05mm以内，避免安装后承载面出现倾斜，导致上方搭载的工件定位偏移。边缘的开槽处需要设计微小的倒角，去除加工产生的毛刺，避免安装时毛刺卡入配合面导致装配不到位，同时也能减少操作人员拆装时被锐边划伤的风险。从材料选型角度，这类零件通常选用45号钢做表面发黑处理，兼顾刚性与防锈能力，在有轻量化需求的通讯设备测试工位上，也可以选用6061铝合金做阳极氧化处理，重量比钢制零件降低三分之二，同时也能满足常规的承载需求。

　　很多刚入行的结构工程师在设计这类零件时，容易忽略开槽末端的应力释放问题，直接将开槽设计成直角末端，在频繁承受锁紧力的情况下，直角处很容易出现应力集中导致的裂纹，正确的设计应该在开槽的末端加工出小圆角，将集中的应力分散开，大幅提升零件的疲劳寿命。另外中心凸台与圆盘本体的连接处也需要设计过渡圆角，避免直角连接处的应力集中，在承受较大轴向载荷时不会出现凸台断裂的问题。这类结构虽然看起来简单，但每一处几何特征都对应着实际装配使用中的具体需求，没有多余的装饰性结构，完全是从功能实现、装配效率、加工成本三个维度平衡后的设计结果，在小型通讯零部件的装配、检测工位上，这类结构件的通用性极强，只需要调整中心螺纹规格、开槽分度圆直径、圆盘外径三个参数，就能适配不同尺寸的工位需求，不需要重新做整体结构的重新设计，能够大幅缩短工装设计的周期，降低非标工装的加工成本。
