贵重塑料开槽带螺纹凸台盘状钩环结构

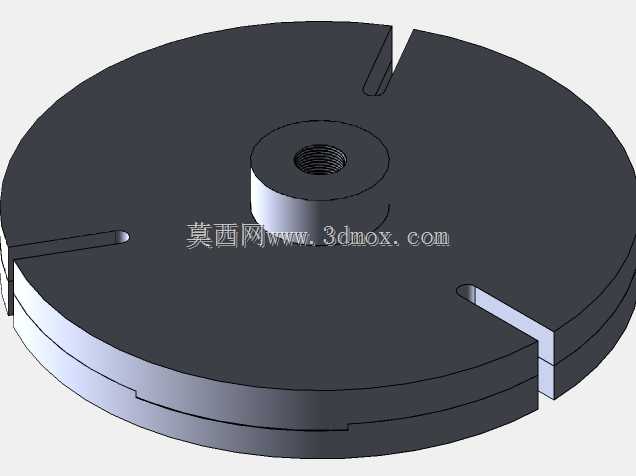

　　该盘状钩环构件采用贵重塑料作为加工基材，整体以圆盘为主体承载结构，中心设置凸起的带内螺纹圆柱凸台，作为核心连接受力点位，可通过标准外螺纹紧固件实现与对应装配件的刚性锁紧，螺纹孔的深度与凸台高度经过受力核算，能保证螺纹啮合长度满足常规静载与小幅动载下的连接强度要求，避免塑料件螺纹滑牙失效。圆盘本体沿周向均匀开设三处径向通槽，槽体从圆盘外圆边缘向中心方向延伸，槽宽与槽深尺寸经过匹配设计，既可以作为卡接点位嵌入对应设备的卡位结构实现周向防转，也能够为相邻构件提供走线、让位的空间，同时槽体的存在可降低构件整体重量，减少贵重塑料的原料用量，兼顾结构性能与成本控制。圆盘采用分层叠合的结构设计，上下层之间设置环形定位止口，

　　装配时可通过止口实现快速对位，保证多层结构的同轴度，避免装配后出现偏心偏载的问题，分层结构也可根据实际使用需求调整中间夹层的厚度，适配不同安装空间的高度要求。从实际应用场景来看，这类塑料钩环常应用于通讯类设备内部的线缆束线、轻型模块挂载场景，利用塑料件本身的绝缘特性，可避免金属构件带来的导电风险，同时贵重塑料具备较好的耐磨与抗老化性能，能够在设备长期运行过程中保持结构尺寸稳定，不会因温湿度变化出现明显的形变或脆裂。设计过程中，圆盘外圆边缘做了小圆角过渡处理，避免锐边在装配或维护过程中划伤操作人员、割损线缆表皮，中心凸台与圆盘本体的衔接处设置了加强圆角，分散凸台根部的应力集中，提升构件在受拉、受扭工况下的结构强度。安装边界方面，

　　该构件的最大外径为圆盘外圆尺寸，安装时需预留对应直径的圆形装配空间，中心螺纹孔的轴线需与装配件的连接孔轴线保持同轴，同轴度公差建议控制在0.1mm以内，避免锁紧时出现偏载导致凸台断裂，三处径向槽的位置需与设备上的卡位凸筋对齐，装配后可限制构件的周向转动，无需额外设置防松结构即可保证连接可靠性。构件整体厚度由多层圆盘叠加而成，总高度可根据实际挂载需求调整，当挂载重量较大时可适当增加底层圆盘的厚度，提升整体承载能力，塑料材质本身的自润滑特性也使得该构件在与相邻金属件接触时不会出现咬合磨损的问题，长期拆装也能保持配合面的尺寸精度。在通讯设备内部走线场景中，该钩环的开槽结构可直接将线缆卡入槽内，配合扎带即可实现线缆的有序固定，

　　相比传统金属挂钩，塑料材质不会对线缆屏蔽层造成磨损，同时重量更轻，不会给设备内部的安装基板带来额外的负重压力。设计时也充分考虑了注塑成型的工艺性，所有转角位置均设置了合理的脱模斜度与圆角，避免注塑过程中出现应力集中、填充不足的问题，中心螺纹孔可采用模内攻丝或后续机加工的方式成型，根据生产批量灵活选择加工方案，保证螺纹精度满足装配要求。
