女式高跟成型模架三维结构设计

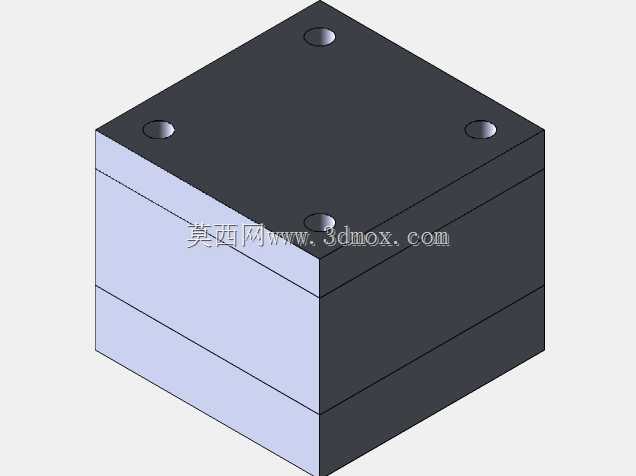

　　这套模架结构针对女式高跟鞋类鞋材的注塑成型工序开发，适配立式注塑机的装夹工位，整体采用叠层式方块结构，上下模板通过四角的导柱孔实现合模导向，合模过程中可保证型腔与型芯的对位精度控制在0.02mm以内，避免成型件出现飞边、错位等常见缺陷。从实际生产场景来看，这类模架多用于鞋材加工厂的PVC、TPU材质鞋跟批量生产环节，模架本体采用标准模胚钢材加工，上下分型面经过平面磨床精磨处理，表面粗糙度达到Ra0.8，合模时的贴合密封性可满足高压注塑的工艺要求，不会出现溢料问题。设计过程中优先考虑了装夹兼容性，模架的外形长宽尺寸适配常用的120T-180T注塑机的哥林柱内间距，安装时可直接通过压板固定在机台的动定模板上，不需要额外加工转接工装，

　　能缩短换模调试的时间。模架四角的沉头孔为导套安装位，导套采用铜合金镶嵌结构，长期合模往复运动时的耐磨性能优于普通钢质导套，可降低模架的维护频次，延长整体使用寿命。叠层结构的中间分层为型芯固定板与型腔固定板，可根据不同款式鞋跟的型腔形状快速更换镶块，不需要整体更换模架，能大幅降低多款式小批量生产的模具成本。在成型作业时，熔融的鞋材原料通过浇口套注入闭合的型腔内部，保压冷却后通过动模侧的顶出机构将成型好的鞋跟推出，整套模架的顶出孔位符合标准模架的排布规范，可适配机台的标准顶杆位置，不需要额外调整顶出系统的安装位置。从结构强度角度考虑，模架的模板厚度经过受力校核，在注塑最大注射压力下模板的变形量控制在0.01mm以内，

　　不会因为长期高压生产出现模板弯曲变形的问题，保证长期生产的成型件尺寸稳定性。设计时还预留了冷却水道的排布空间，可根据具体鞋跟的形状在模板内部加工循环冷却水路，缩短成型周期，提升单班生产效率。这类模架的通用性较强，除了高跟鞋跟成型外，更换对应镶块后也可用于其他小型鞋类配件的注塑生产，适配鞋材行业多款式快速迭代的生产需求。实际建模过程中，所有安装孔位、导向孔的位置度公差都按照精密注塑模的标准设定，装配时不需要额外配做，可实现模架零件的互换性，降低后续维修的零件替换成本。分型面的位置选择在鞋跟的最大轮廓处，开模时成型件会留在动模侧，配合顶出机构可实现自动脱模，不需要人工取件时的额外操作，适配自动化生产线的作业要求。

　　模架的边角处都做了C2倒角处理，避免安装调试过程中锋利边角划伤操作人员，也减少搬运过程中的磕碰损伤。导柱孔的加工精度达到H7级，与导套的配合间隙控制在合理范围，既保证合模导向的顺畅性，也不会因为间隙过大出现对位偏差。整体结构没有冗余的设计，所有特征都服务于注塑成型的实际生产需求，从装夹、合模、注塑、冷却到脱模的全工序流程都做了对应的结构适配，符合鞋材注塑模具的实际使用要求。
