双工位立式自动氩弧焊接设备结构

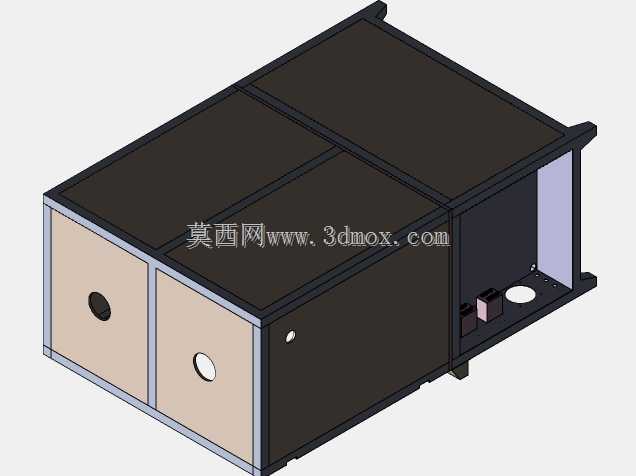

　　这套双工位立式自动氩弧焊接设备，主要面向中小型回转类金属零件的环缝密封焊接场景，常见于五金管件、小型压力容器端盖、电机壳体、不锈钢厨卫配件的批量焊接工序，相比手持氩弧焊的作业模式，能大幅降低焊工操作强度，同时稳定焊缝成型质量，减少因人工操作手抖、送丝节奏不稳带来的焊穿、虚焊、焊缝余高不均等常见焊接缺陷。从结构布局来看，设备采用柜式立式框架设计，整体安装边界控制在1.2米宽、0.8米深、1.5米高左右，底部框架采用方管焊接成型后做烤漆防护，既可以作为整机的承力基座，也能将电控元件、气路管线全部收纳在柜体内部，避免车间焊渣飞溅、打磨粉尘损坏线路元件，台面采用加厚钢板加工，平面度控制在0.1mm/m以内，保证各个工位的安装基准统一。

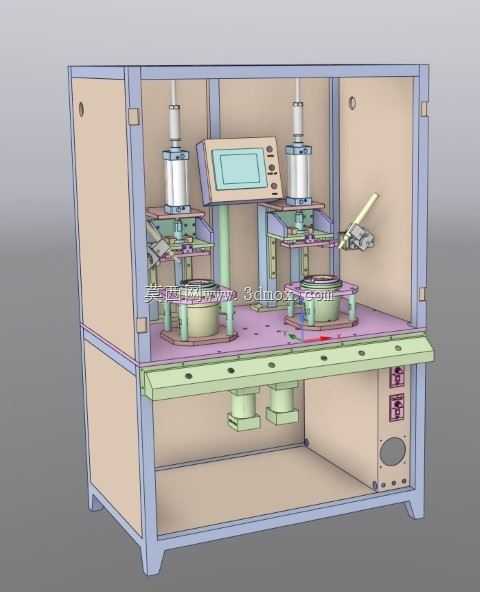

　　设备设置左右两个对称的焊接工位，每个工位都配置独立的气动下压夹紧机构，下压气缸采用带导杆的三轴气缸，保证压头下行过程中不会出现偏摆，压头位置可以根据待焊工件的直径、高度做上下调整，适配不同尺寸的回转类工件装夹，工位下方配置带调速功能的回转驱动机构，焊接时工件匀速旋转，焊枪位置保持固定，就能实现整圈环缝的连续焊接，双工位的设计可以让操作人员在其中一个工位执行焊接作业时，在另一个工位完成工件的上下料操作，消除设备等待上下料的空转时间，整体作业效率比单工位设备提升40%以上。设备的焊枪调节机构采用多维度可调设计，焊枪夹持座可以实现前后、左右、上下三个方向的手动微调，同时可以调整焊枪的倾斜角度，适配不同焊缝位置、

　　不同焊接工艺参数下的焊枪对位需求，焊枪旁配套设置氩气供气通路，焊接前提前送气、焊接后延迟断气的逻辑直接写入控制程序，避免焊缝起弧、收弧位置出现氧化发黑的问题。人机交互区域设置在两个工位中间的立柱上，采用触控式显示屏作为操作界面，可以直接设置回转台的旋转速度、焊接时长、气缸下压压力、预压时间、气体延时时间等参数，不同工件的焊接参数可以存储在系统内，换产时直接调用对应参数即可，不需要反复调试。设备的操作按钮集中设置在台面下方的前侧面板上，包含双手启动按钮、急停按钮、电源开关，双手启动的设计可以避免操作人员误触发导致的安全事故，急停按钮采用大尺寸红色蘑菇头设计，出现异常时可以快速拍下停机。气路系统全部采用快插式接头连接，

　　气源处理三联件设置在柜体侧方，方便日常查看气压、排放积水，电路部分采用强弱电分离布线，动力线与信号线分开走线，减少伺服驱动、高频起弧模块对控制信号的干扰。在设计这套结构的时候，重点考虑了车间实际使用的维护便利性，所有易损件都采用标准件，焊枪夹持、气缸、导轨、回转轴承都可以直接从市场采购同规格备件更换，不需要定制特殊零件；焊接区域的周边设置了挡光防护板，减少氩弧焊接的弧光对周边操作人员的视力伤害，台面预留了焊渣收集槽的安装位置，日常清理焊渣时只需要抽出接渣盘即可，不需要拆解设备主体。两个工位的控制逻辑可以独立设置，既可以双工位同步运行加工同型号工件，也可以两个工位设置不同参数加工不同规格的工件，适配多品种小批量的焊接加工需求。设备的安装不需要做特殊的地基处理，只需要放置在平整的车间水泥地面上，调整底部的可调脚杯保证台面水平，接通电源、压缩空气、氩气源就可以投入使用，转场移动也比较方便，适合中小型加工车间的柔性生产布局。
