手持油漆搅拌用四叶搅拌头结构设计

　　在涂装作业、小批量涂料调配的现场场景里，手动搅拌涂料的作业痛点一直存在：原厂配套的简易搅拌杆容易在高粘度油漆里打滑，搅拌时形成的层流无法将桶底沉积的颜料、填料充分翻起，往往搅拌十分钟以上桶底仍残留未分散的色浆，直接导致涂装后出现色差、漆膜厚薄不均甚至颗粒凸起的缺陷。这款搅拌头的设计，正是针对1加仑标准油漆桶的作业场景开发，适配现场常用的充电钻、手持电钻作为动力输入，不需要额外配置专用搅拌设备，就能完成小批量油漆、涂料、甚至低粘度胶黏剂的分散搅拌作业。

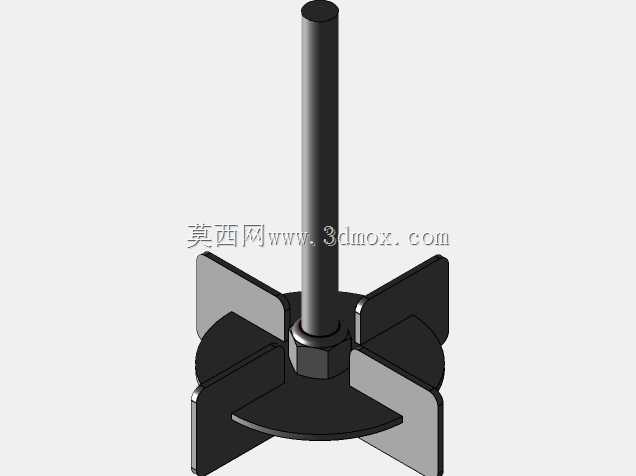

　　从结构设计逻辑来看，这款搅拌头没有采用传统的三叶螺旋桨结构，而是选择了中心圆盘加四片径向直板桨叶的组合构型，核心考量是兼顾高粘度流体的剪切分散能力与作业时的轴向稳定性。中心圆盘的作用是阻断桨叶旋转时流体沿搅拌杆向上窜流的路径，避免搅拌过程中油漆顺着杆身飞溅到操作人员手上或者电钻夹头部位，同时圆盘下表面可以形成向下的推送流，直接冲击桶底沉积的高密度颜料组分，解决传统搅拌头底部搅拌死角的问题。四片直板桨叶沿中心座径向均匀分布，每片桨叶与旋转平面呈垂直布置，旋转时可以产生强径向剪切力，将团聚的颜料团、填料颗粒直接打散，不需要额外添加分散剂就能达到均匀混合的效果，相比倾斜桨叶的结构，直板桨叶在高粘度介质里的传动效率更高，相同转速下的搅拌扭矩更低，普通家用充电钻就能驱动，不会出现卡转、憋停的问题。

　　安装边界方面，搅拌杆采用标准3/8英寸直径的圆杆设计，适配市面上绝大多数电钻的夹头夹持范围，不需要额外制作转换接头，杆身长度经过匹配1加仑油漆桶的深度设计，搅拌头放置到桶底时，杆身露出桶口的长度刚好适合手持操作，不会因为杆身过长导致作业时晃动幅度过大，也不会因为杆身过短无法触及桶底边缘的沉积物料。桨叶的回转直径经过严格控制，比1加仑桶的内径小20毫米左右，作业时桨叶不会刮蹭桶壁，也不会因为间隙过大导致桶壁附近的物料无法参与循环，搅拌时只需要小幅度上下提动搅拌杆，就能在30秒到1分钟内完成整桶油漆的均匀分散，相比手工搅拌的效率提升至少6倍，而且混合均匀度远高于手工搅拌的效果。

　　材质选择上，整体结构采用14ga厚度的不锈钢板材切割成型，通过MIG焊接将桨叶、中心圆盘与杆身连接为整体，表面做粉末涂层处理，既可以耐受油漆里有机溶剂的腐蚀，长期使用不会出现生锈、掉漆污染涂料的问题，焊接结构的强度也足够应对高粘度涂料搅拌时的扭矩负载，不会出现桨叶变形、焊缝开裂的情况。杆身末端采用Nyloc防松螺母锁紧中心座，长期旋转作业不会出现部件松动脱落的问题，日常使用后只需要用稀释剂简单冲洗就能清理干净表面残留的涂料，不会因为涂料干结影响后续使用的动平衡。

　　实际作业测试中，这款搅拌头在搅拌高粘度的环氧底漆、厚浆型面漆时，不会出现传统螺旋搅拌头“只转不搅”的空转问题，径向甩出的流体可以沿着桶壁形成完整的上下循环流，桶底的重质填料在中心圆盘下推流的作用下被持续卷起，不会出现沉积板结的情况。相比市面上常见的塑料搅拌头，不锈钢结构的刚性更好，搅拌时不会因为桨叶形变导致搅拌效率下降，也不会被溶剂腐蚀出现材质脆化断裂的问题，适合涂装车间、装修现场、小型涂料调配工位的日常高频使用。设计过程中特意没有预留后期CAM加工的工艺间隙，所有配合面均按实际装配尺寸建模，结构工程师拿到模型后可以直接调整尺寸适配不同容量的料桶，也可以根据搅拌介质的粘度调整桨叶的角度、数量，衍生出适配不同工况的搅拌部件系列。
