D-Link摄像头壁挂式金属防护安装支架

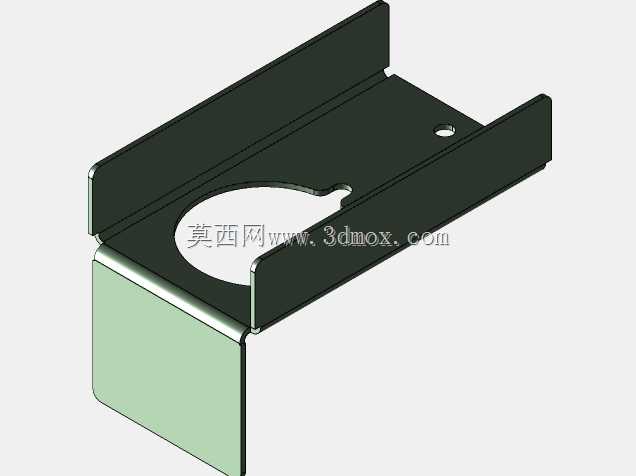

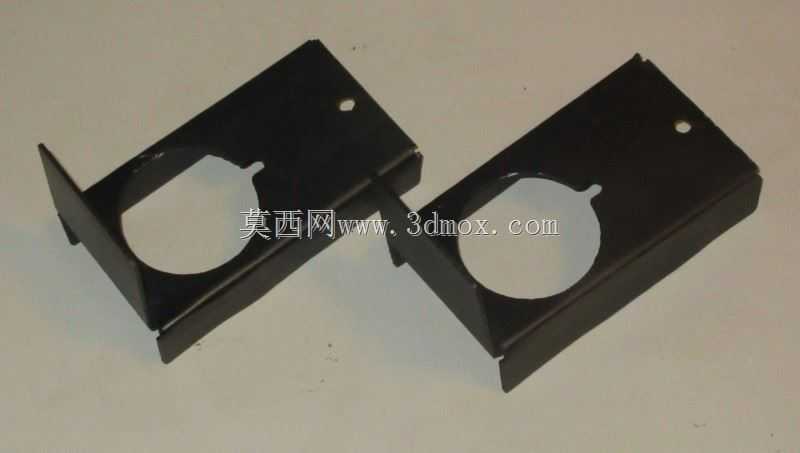

　　这款支架针对民用安防场景下的家用WiFi摄像头壁挂安装需求设计，适配D-Link DCS-932L等同规格紧凑型网络摄像头，主要解决原机配套塑料壁挂支架在长期使用后易老化断裂、户外安装无防护、固定不牢导致镜头偏移的实际工程问题。在实际社区、庭院、临街点位的监控部署中，不少点位的摄像头需要安装在外墙、檐下等半户外位置，原机自带的塑料支架长期受温差、紫外线、雨水侵蚀，连接部位容易出现脆裂，同时摄像头本体直接外露，容易被落物磕碰、被人为触碰移位，这款支架的设计就针对性覆盖了这些现场痛点。从结构设计来看，支架整体采用0.25英寸厚度的钢板经等离子切割、折弯成型，表面做喷漆防锈处理，整体结构分为上部遮檐、主体安装腔、底部固定位三个部分。

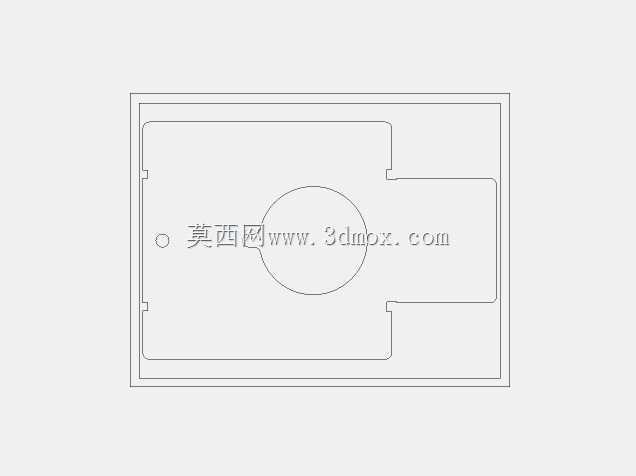

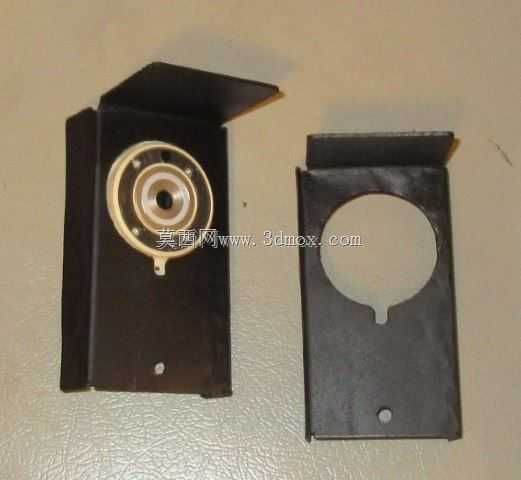

　　上部伸出的遮檐可以为摄像头遮挡顶部落雨、落灰以及正午直射的强光，避免镜头长期被阳光直射造成成像过曝或者传感器老化，遮檐的折弯边做了圆弧过渡，没有尖锐棱角，避免安装时划伤施工人员。主体安装腔的正面预留了和摄像头镜头轮廓匹配的圆形开孔，开孔下方做了小尺寸的缺口避让摄像头的状态指示灯与拾音孔，保证摄像头的指示灯可视、拾音功能不受遮挡，安装腔的侧面做了全包式的围边，围边高度刚好覆盖摄像头的侧面壳体，既可以限制摄像头的横向移位，也能为摄像头侧面提供防磕碰防护，同时围边没有完全封闭摄像头的背部，不会遮挡内置WiFi天线的信号传输，避免金属屏蔽造成WiFi信号衰减，这一点在设计时做了专门的避让，保证摄像头安装后无线连接的稳定性。

　　安装腔的底部预留了一个小圆孔，作为走线孔或者底部固定孔使用，现场安装时可以根据走线方向选择从背部或者底部穿线，适配不同的布线场景。支架的背部是平整的安装面，可以直接贴合墙面、杆体等安装基面，通过膨胀螺丝或者抱箍连接件固定，和传统壁装支架的安装接口完全兼容，不需要额外重新打孔，替换原有损坏的塑料支架时可以直接利用原有安装孔位，减少现场施工的工作量。摄像头的固定采用3M防水粘合剂直接粘接在支架安装腔的正面内侧，这个面是摄像头壳体上唯一没有按键、接口、灯组的平整表面，粘接后不会影响摄像头的任何按键操作与接口使用，粘接强度可以满足户外长期使用的固定需求，不需要额外打孔破坏摄像头壳体。在安装边界上，

　　支架整体的折弯尺寸完全匹配对应型号摄像头的外形轮廓，安装后摄像头镜头刚好从正面开孔处露出，不会出现镜头被遮挡、视角被裁切的问题，支架整体向外伸出的长度较短，不会因为悬伸过长造成支架受力变形，即使在有风载的户外点位也能保持足够的结构刚度，不会出现镜头抖动影响成像清晰度的问题。在实际使用场景中，这款支架既可以用于家庭庭院、门口的摄像头安装，也可以用于小型商铺、出租屋公共区域的监控点位部署，替换易损的塑料支架，延长摄像头的户外使用寿命，同时自带的遮檐结构可以减少雨水、灰尘落到镜头表面，降低日常清洁维护的频率。设计过程中没有采用多余的复杂结构，所有折弯、切割工艺都适合常规钣金加工场景，不需要开模，小批量加工也能控制成本，结构上没有易损的活动部件，长期使用不需要维护，相比原机塑料支架的结构强度提升明显，同时兼顾了无线信号传输、镜头视角避让、走线便利等实际安装使用中的细节需求，解决了民用监控安装中常见的支架易损、摄像头无防护的实际问题。
