工业产线用铝型材框架条码扫描工作站

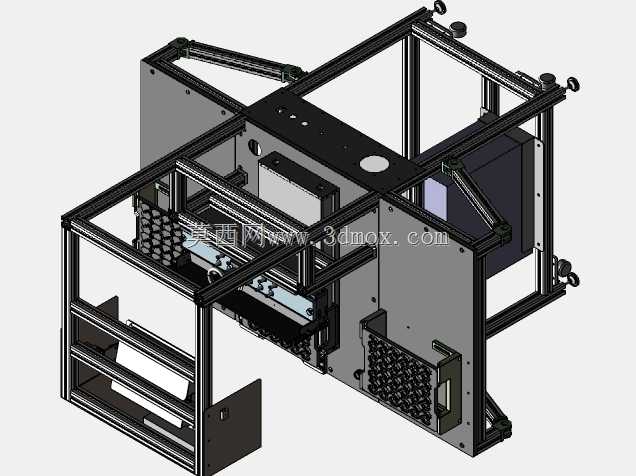

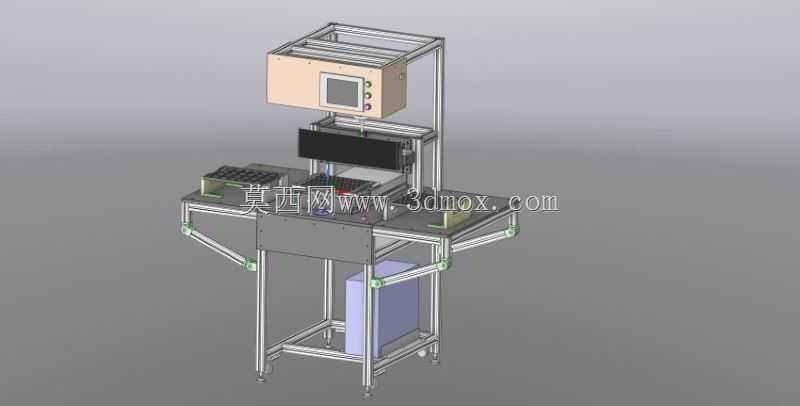

　　这套条码扫描设备的整体机架采用工业铝型材搭建，这类型材的槽宽适配常规T型螺栓，现场安装时不需要做复杂的焊接加工，只需要按照预设的孔位锁紧角件就能完成主体框架的拼接，后期如果产线调整工位布局，拆解重组的成本也很低。设备的操作台面高度设置在符合人体站立作业的区间，台面上预留了工件放置的定位区域，作业人员只需要将待检测的产品放到指定位置，上方的扫描模块就可以自动完成条码识别，不需要额外手持扫码枪反复对准，能大幅降低重复操作带来的疲劳感。机架上层的控制箱采用钣金折弯加工，箱体表面做了喷塑处理，正面嵌入了触控显示屏，侧边预留了操作按钮和状态指示灯，设备运行时的扫码结果、异常报警信息都会直接在屏幕上显示，

　　现场操作人员不需要蹲到机架下方排查电控柜，站在工位旁就能快速读取设备状态。台面下方的空间预留了电气元件安装位，工控机、电源模块、接线端子排都可以固定在这个区域，外侧加装了可拆卸的防护门板，既可以避免车间内的粉尘、切削液溅入电气回路造成短路，也能防止无关人员误碰接线引发设备故障。设备底部安装了可调脚杯，安装时可以根据车间地面的平整度调整每个脚杯的高度，保证整个机架的台面处于水平状态，避免工件放置时出现滑移，部分需要频繁移位的场景也可以替换成福马轮，推移到指定位置后锁紧轮刹就能固定，不需要额外做地脚膨胀固定。从功能逻辑上看，这套设备主要适配离散制造产线的工序报工、产品溯源环节，比如3C电子组装线的成品下线扫码、

　　汽配零件加工工序的流转扫码，当工件到达扫码工位后，光电传感器检测到工件到位，就会触发扫描模块自动读取条码信息，数据直接同步到车间的MES系统，不需要人工手动录入信息，能避免人工录入带来的错码、漏码问题。设计时特意将扫描模块的安装支架做了可调节结构，松开锁紧手柄就可以上下调整扫描头的高度，也可以微调倾斜角度，适配不同高度、不同条码粘贴位置的工件，不需要重新设计安装支架，换型调试的时间可以压缩到十分钟以内。台面两侧还预留了扩展接口，后续如果需要加装剔除机构、不良品分拣滑槽，只需要在铝型材框架上预留的槽位内固定连接件就能完成加装，不需要对主体框架做切割改造。机架的走线全部沿着铝型材的内置槽道布置，外侧加盖线槽盖板，

　　所有线缆不会外露在设备表面，既避免了车间作业时线缆被工件勾扯造成的断线问题，也让整个设备的外观更整洁，日常清洁台面时也不会碰到线缆造成接口松动。控制箱的散热孔开在箱体的侧面，避开了正面操作人员的站立位置，散热风扇带出的热风不会直接吹到作业人员身上，同时散热孔内侧加装了防尘滤网，长时间运行后只需要抽出滤网清理积尘就可以维持散热效率，不需要拆开整个箱体做清洁。设备的操作按钮全部采用带灯式设计，正常运行时绿灯常亮，出现条码无法识别、通讯异常的情况时红灯闪烁，同时蜂鸣器发出提示音，现场人员隔着一定距离也能快速识别设备的运行状态，不需要一直盯着显示屏。
