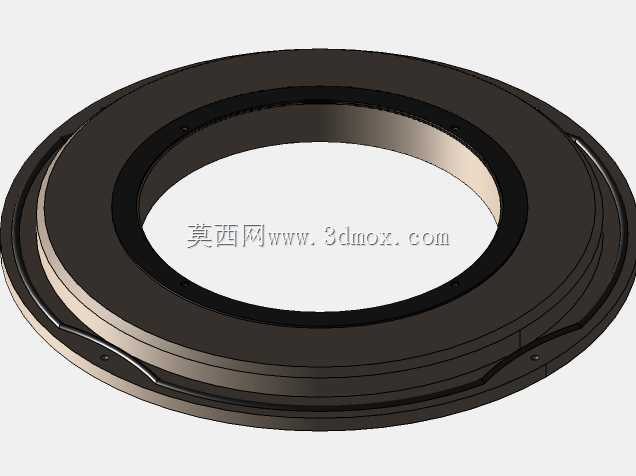

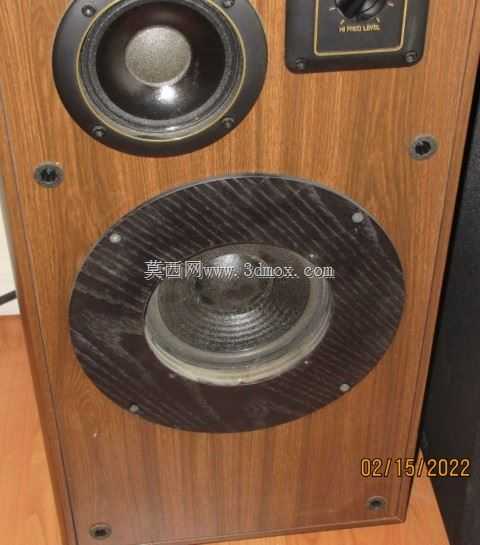

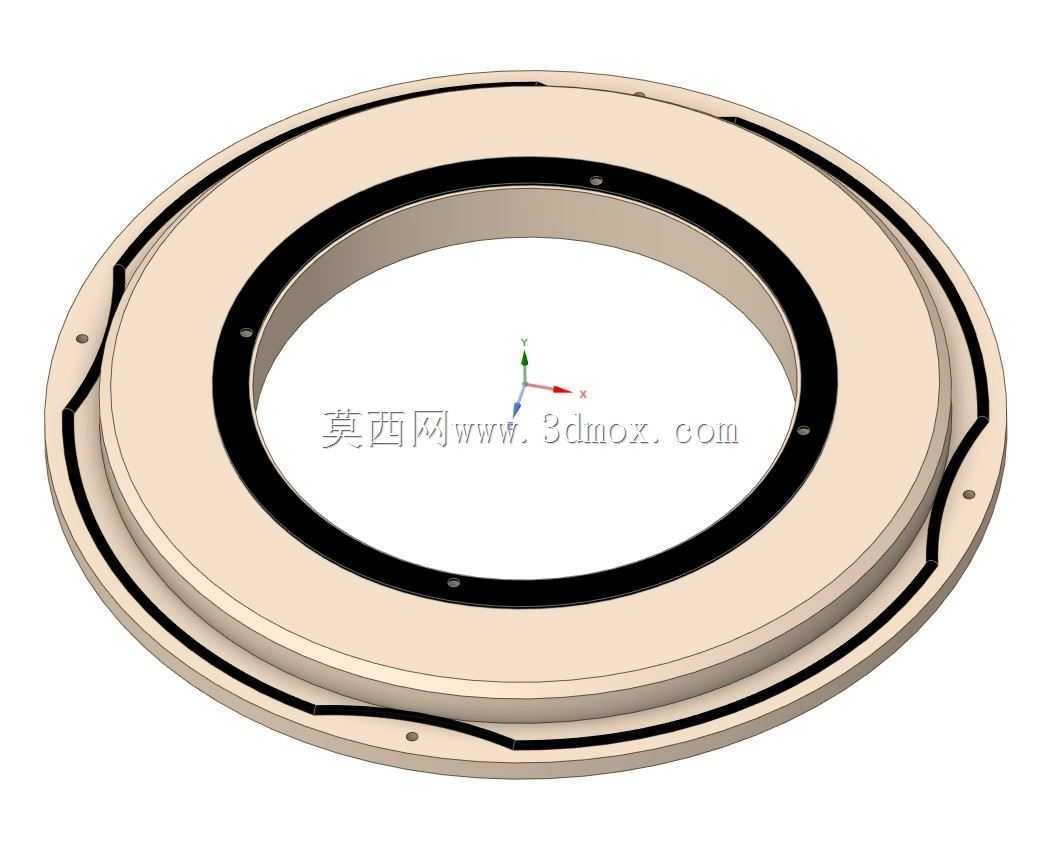

10转6.5英寸扬声器挡板适配安装结构

　　在车载音响改装、嵌入式影音系统搭建的实际施工场景中，经常会遇到原有扬声器安装开孔尺寸与待替换扬声器单元外径不匹配的问题，这类尺寸差如果处理不当，会直接导致扬声器安装后出现密封不严、共振异响、定位偏移等问题，严重影响发声效果与安装牢固度，这款适配结构就是针对10英寸原有安装位适配6.5英寸扬声器单元的场景设计的转接挡板。从实际安装边界来看，该挡板整体为环形层状结构，外圈直径匹配标准10英寸扬声器的安装开孔尺寸，外圈边缘预留的安装点位与原10英寸位的固定孔位完全对齐，不需要对原有安装基面做额外的扩孔、打孔破坏，直接通过原有固定点位即可完成挡板在基面的固定；内圈的开孔尺寸严格匹配6.5英寸扬声器单元的安装外径，内圈边缘同样预留了对应6.

　　5英寸单元的固定孔位，保证小尺寸单元可以精准固定在挡板中心位置，不会出现偏心问题。设计过程中充分考虑了密封与减振需求，挡板的层间设置了环形密封缓冲结构，安装时该结构会分别贴合安装基面与扬声器单元的结合面，一方面可以填补安装面的平面度误差，避免声波从安装缝隙泄漏导致的声短路问题，另一方面可以缓冲扬声器工作时产生的振动，避免振动传递到安装基面引发的共振杂音。加工层面，该结构适配常规CNC雕刻加工工艺，可选用0.75英寸厚度的橡木胶合板作为加工基材，加工时先用圆头刀完成外圈、内圈的轮廓粗加工，再用0.25英寸端铣刀完成孔位、密封槽的精加工，加工完成后在预留的密封槽内填充RTV密封垫片材料，待密封材料完全固化后即可投入安装使用，

　　整个加工流程不需要特殊工装，常规的桌面级CNC设备即可完成加工，加工成本低，适配小批量定制改装的需求。从功能特性来看，这款转接挡板不仅仅是尺寸转接的结构件，同时兼顾了安装强度与声学性能：板材选用的橡木胶合板本身具备较好的刚性与内阻尼特性，不会因为扬声器工作时的持续振动产生板材自身的谐振；层间的密封结构完全阻断了安装缝隙的漏声通道，保证扬声器前后声场的隔离，避免声抵消导致的低频量感不足问题；所有安装孔位的位置度公差控制在0.1mm以内，既保证了安装时的对位顺畅，也避免了因为孔位偏差导致的扬声器单元受力不均、盆架变形问题。在实际应用中，这类转接挡板除了车载音响改装场景，还可以用于家庭嵌入式音响安装、专业音箱单元替换、

　　公共广播系统开孔适配等多个场景，只要是原有10英寸安装位需要换装6.5英寸扬声器单元的场景，都可以通过该结构完成无损适配，不需要破坏原有安装基面的结构，大幅降低改装施工的难度与工作量，同时保证改装后的声学性能与安装可靠性。设计时还特意在挡板外圈设置了定位凸沿，安装时凸沿可以卡入原有10英寸开孔内，实现挡板的快速定位，不需要反复调整位置即可对准固定孔位，单人即可完成整个安装流程，降低施工的人力成本；挡板的整体厚度经过反复验证，既保证了足够的结构强度，不会因为长期使用出现变形下垂，也不会因为厚度过大导致扬声器单元安装后突出基面过多，影响外观平整度。
