双VESA显示设备连接安装支架结构

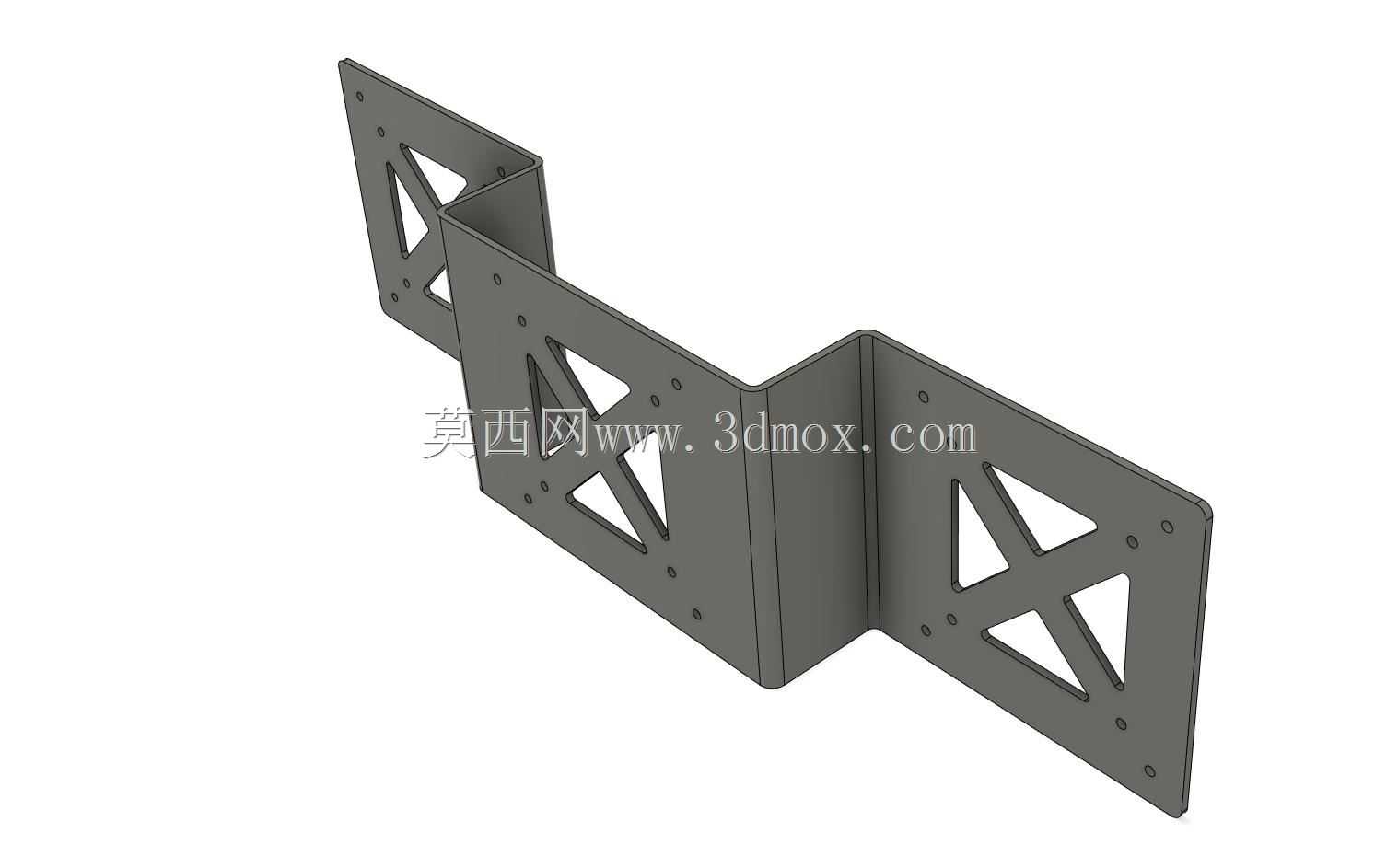

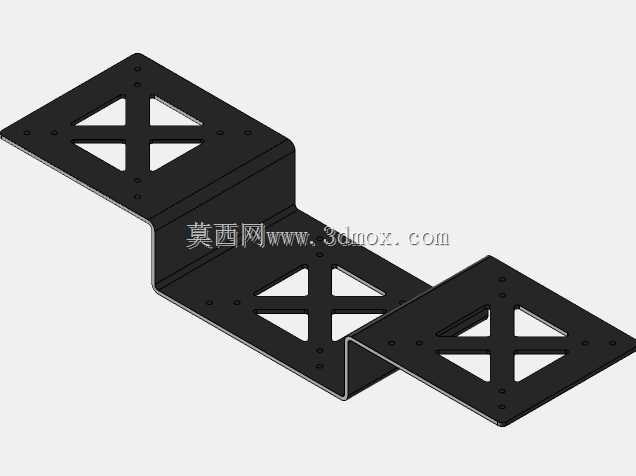

　　在桌面显示设备部署、小型工控主机配套安装的场景里，经常会遇到显示面板与NUC类迷你计算设备堆叠安装时空间预留不足的问题，常规的单VESA挂装支架仅能实现显示面板的单点位固定，无法同时兼顾计算设备的挂装需求，要么需要额外加装转接件挤占背部走线空间，要么只能将计算设备外置摆放，增加桌面占用同时也不利于布线规整。这款双VESA支架正是针对这类安装痛点设计的结构件，整体采用钣金弯折成型工艺，主体为连续Z型弯折结构，两端各设置一块带标准VESA安装孔位的安装面板，可同时对接两个符合VESA挂装标准的设备。

　　从实际安装适配性来看，支架两端的安装面板均同时兼容75mm与100mm两种主流VESA孔间距，覆盖绝大多数商用显示器、迷你工控主机、小型瘦客户机的挂装孔位标准，安装紧固件适配4mm规格螺丝，无需额外定制特殊规格连接件，现场安装时可直接采用通用标准件完成装配。结构设计上，两端安装面板均做了X型镂空减重处理，在保证面板结构刚性、避免安装后孔位变形的前提下，尽可能降低支架整体重量，同时镂空区域也可作为背部走线的穿线通道，方便设备连接线材的梳理固定，减少线材外露杂乱的问题。

　　支架的中间弯折段形成了固定的间隔空腔，安装完成后可在显示面板与连接的NUC设备之间留出足够的散热间隙，避免两个设备紧贴安装时热量积聚影响运行稳定性，这一间隙尺寸经过实际装配验证，既不会因为间隙过大导致整体挂装后突出距离过多挤占安装空间，也不会因为间隙过小影响设备散热风道，同时中间段的弯折结构形成了类似加强筋的结构效果，相比平直板材的连接结构，抗弯折能力提升明显，挂装大尺寸显示面板时也不会出现支架中部下弯变形的问题。

　　从安装边界来看，支架整体为对称式弯折结构，两端安装面处于平行状态，安装后两个对接设备的平面保持平行，不会出现倾斜错位的问题，安装面板上的孔位均做了沉头处理，紧固件安装后螺丝头不会突出面板表面，保证设备安装后与支架贴合紧密，无凸起干涉。在实际工程应用中，这类支架除了用于显示器与迷你主机的背挂安装，也可用于双屏小尺寸显示器的并排挂装、显示面板与小型终端设备的组合挂装等场景，适配展厅互动终端、工位工控终端、桌面精简部署等多种使用需求，钣金材质的结构也具备足够的结构强度，长期挂装不会出现结构疲劳变形的问题，安装后整体稳定性优于塑料材质的转接支架。

　　设计过程中针对安装对位的便利性也做了考量，安装面板上的孔位边缘做了轻微的倒角导向，安装时螺丝可快速对准孔位，无需反复调整设备位置，降低现场安装的操作难度。支架的弯折角度经过精准控制，两端安装面的平行度公差控制在较小范围内，安装后不会出现设备偏斜的问题，保证挂装后整体外观平整。对于需要精简桌面空间、优化设备部署整洁度的场景，这类双VESA支架可以省去额外的设备放置支架，将计算设备直接隐藏在显示面板背部，既释放桌面使用空间，也能让整体布线更加规整，减少积灰死角，降低后期设备维护清理的难度。
