本田GX35小型通用汽油动力装置结构

　　这款小型四冲程汽油动力装置，在园林机械、小型农机、便携作业设备领域应用极广，日常接触到的背负式割灌机、小型微耕机、便携打药泵、手持式绿篱修剪机，很多都搭载同规格动力核心，它的设计核心是在轻量化前提下保证持续输出的稳定性，适配长时间户外无外接电源的作业场景。从结构设计逻辑来看，整机采用顶置气门布局，相比同排量侧置气门机型，进排气效率更高，燃油燃烧更充分，高负荷工况下的热衰减控制更优，能在连续数小时的作业中保持输出扭矩平稳。整机的外形轮廓做了大量圆弧过渡处理，红色的覆盖件并非单纯装饰，它是导风罩的一部分，和飞轮上的离心风扇配合，能把冷却气流精准导向缸体、缸头的散热鳍片区域，避免局部过热导致的动力下降甚至拉缸故障，

　　覆盖件的卡扣位置都做了隐藏式设计，日常维护拆火花塞、清理空滤的时候不需要额外工具就能快速拆开，兼顾防护性和维护便捷性。安装边界方面，这款动力的输出轴端采用标准的锥面配合加键槽定位，输出轴中心到安装底座的高度、底座四个安装孔的孔距都遵循通用小型动力的安装规范，能直接替换同排量级别的其他同规格动力，不需要对配套设备的机架做额外改孔加工，动力端的油门控制臂、熄火开关接线端都布置在机身同侧，配套设备的油门拉线、熄火线路走线更短，不会和机身其他运动部件产生干涉。油箱布置在机身最上方，加油口位置做了倾斜角度设计，作业时即使机身有一定倾斜角度，也不会出现燃油溢出或者供油中断的问题，油箱内部的出油口带滤网结构，能阻挡燃油中的杂质进入化油器，

　　减少油路堵塞的故障概率。空滤总成布置在机身侧方，采用泡沫滤芯加纸质滤芯的双层过滤结构，针对园林作业时扬尘大的场景，能有效阻挡草屑、灰尘进入气缸，降低缸筒活塞的磨损速度，空滤外壳的密封胶圈做了双层唇边设计，哪怕是雨天作业，溅起的水滴也不会被吸入进气道。消音器部分布置在排气侧的低位，外层带隔热护罩，避免作业时操作人员误触烫伤，消音器内部的多级膨胀腔设计，在控制排气噪音的同时不会过度增加排气背压，保证动力输出不被消音器结构拖滞。手拉启动器布置在机身另一侧，启动绳的拉出方向和机身安装后的操作角度匹配，操作人员站在配套设备的操作位就能顺利拉动启动，不需要侧身调整发力角度，启动器内部的棘轮结构做了耐磨处理，频繁启动也不会出现打滑、

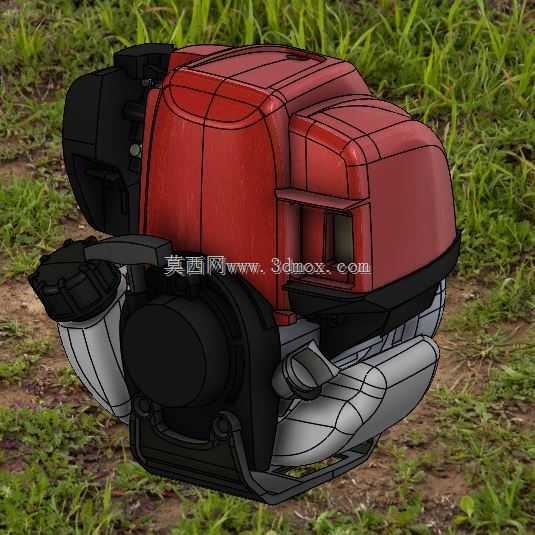

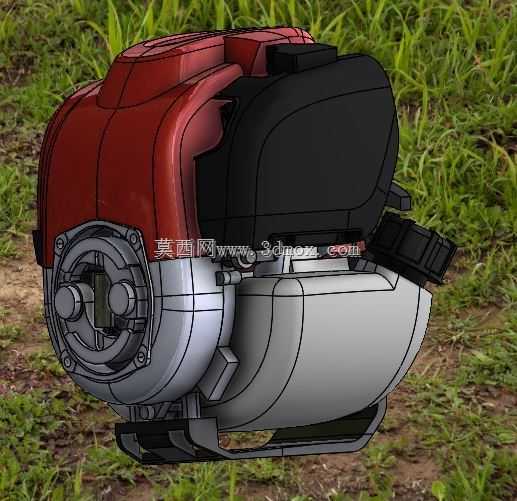

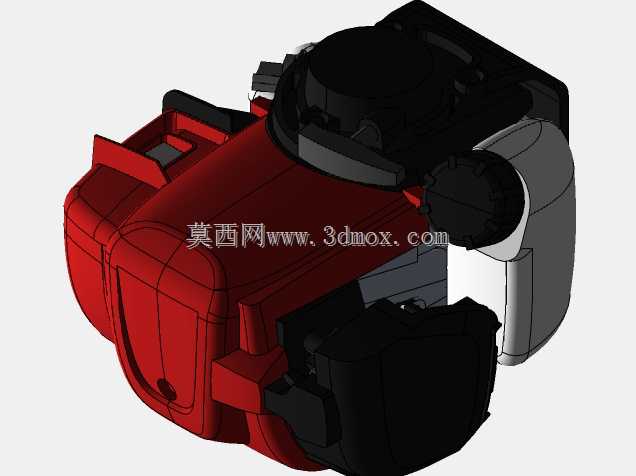

　　棘轮不回位的问题。从建模细节来看，所有的连接螺栓位置、密封垫的压合边界、管线的固定卡扣都做了还原，能直接用于配套设备的机架干涉检查、装配模拟，不需要额外对动力模型做结构补全，在做小型作业设备的整体设计时，可以直接把该动力模型导入装配环境，匹配安装孔位、预留维护操作空间，比如设计割灌机的背负机架时，可以根据模型的外形轮廓调整背架的贴合弧度，避免作业时机身和操作人员背部产生硬摩擦，设计微耕机的连接支架时，可以根据输出轴的高度匹配传动箱的输入轴位置，保证皮带或者联轴器的同轴度，减少传动过程中的振动和磨损。
