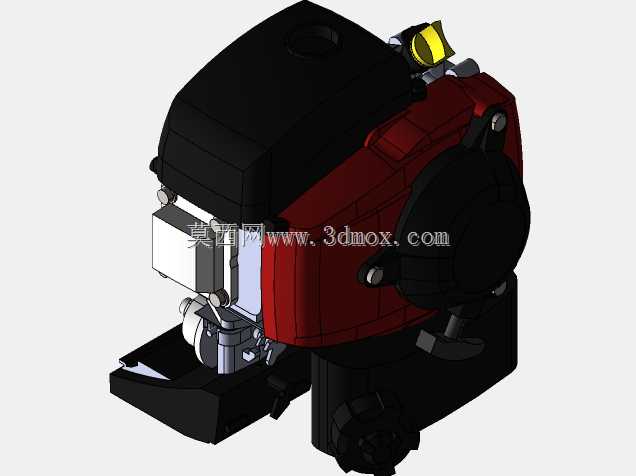

本田GXV50立式舷外机动力结构三维建模

　　这套三维结构还原的是小型立式单缸四冲程动力单元，常被适配在小型舷外机、园林作业机具、便携工程辅助设备上作为核心动力源，建模过程中完整复现了整机从动力输出端到燃油供给、点火、散热、启动机构的全部装配关系，没有做简化省略，能直接用于配套设备的安装干涉校验、动力匹配计算以及结构改装参考。

　　从实际应用场景来看，这类小排量立式动力最常见的搭载场景是3-6马力级别的小型船用舷外机，也就是图中呈现的水面搭载状态，除此之外还可匹配微耕机、便携水泵、小型发电机组等需要紧凑立式动力输出的设备，其立式输出轴的结构设计，能直接将曲轴动力垂直传递给下方的作业端，不需要额外加装换向传动机构，大幅缩减了配套设备的整体体积与传动损耗，这也是该款动力在小型便携作业设备领域被广泛选用的核心原因。

　　在功能特性的还原上，建模完整保留了原机的风冷散热结构：顶部的导风罩与飞轮集成的散热风扇配合，能在曲轴运转时形成定向气流，覆盖缸头、缸体的散热鳍片区域，保证持续高负荷运转时的热平衡，不需要额外加装水冷循环系统，降低了整机的维护需求与故障点。燃油供给系统采用膜片式化油器结构，能在机身存在一定倾斜角度的工况下稳定供油，适配舷外机在水面颠簸、园林作业在坡地作业的复杂姿态需求，不会因为机身倾斜出现供油中断或者燃油渗漏的问题。点火系统采用磁电机一体化结构，与飞轮集成安装，不需要额外的外接点火电源，拉绳启动机构布置在机体顶部，操作时的施力方向与输出轴同轴，启动操作更顺手，也避免了侧置启动机构带来的整机宽度增加问题。

　　设计思路的还原上，建模严格遵循了原机的紧凑化布局逻辑：油箱采用半包围结构布置在缸体后侧，与机体的安装支架做了集成设计，既缩短了燃油管路的长度，也让整机的重心落在输出轴的轴线上，搭载在舷外机上时，不会因为重心偏移导致转向操作受力不均，长时间操舵也不容易产生疲劳。消音器布置在缸体前侧的排气口位置，内部的多级膨胀腔结构也做了等比例还原，能准确呈现排气的流向与降噪结构的装配关系，做排气改装或者噪音测试仿真时，可以直接提取内部流道结构使用。输出轴端的连接法兰采用标准花键结构，还原了原机的花键模数、齿数与安装定位止口尺寸，配套不同作业端的时候，可以直接匹配对应的连接套，不需要额外做尺寸测绘。

　　外形尺寸与安装边界的还原是这套建模的核心重点，建模过程中严格核对了整机的安装孔位尺寸：底部四个安装固定脚的孔距、孔径、安装面平面度都和原机保持一致，输出轴的伸出长度、轴径、花键有效啮合长度也完全按照实物测绘尺寸还原，整机的最大外轮廓尺寸，包括顶部拉绳手柄的最高点、化油器的最外侧突出量、油箱的后侧突出量、消音器的前侧突出量都做了精准还原，在做配套设备的机架设计、安装舱室布局时，可以直接导入模型做干涉检查，不需要反复调整安装位。另外，模型也还原了整机各部件的拆装顺序与运动关系：曲轴的运转行程、气门的开闭动作、拉绳启动机构的棘轮啮合动作、油门风门的调节行程都做了运动副约束，直接导入运动仿真软件就能做动态运转模拟，验证各运动部件在极限行程下是否存在干涉，也能用于做维修拆装的培训演示。

　　针对舷外机搭载的特殊工况，建模还特意还原了机体下部的输出轴密封结构，包括水封、油封的安装位置与配合尺寸，在做水下作业端的密封设计时，可以直接参考该部分的配合公差，避免因为密封结构设计不合理导致的水体渗入曲轴箱问题。整机的重量分布也按照实物的部件材质做了质心还原，缸体、缸头等铸铁件的密度，油箱、导风罩等塑料件的密度，曲轴、连杆等钢制部件的密度都做了对应赋值，能直接提取整机的质心位置、转动惯量参数，用于配套设备的稳定性计算，比如舷外机在转向时的转动阻力计算、微耕机作业时的重心配平计算都能直接使用这些参数，不需要再做额外的质量属性估算。
