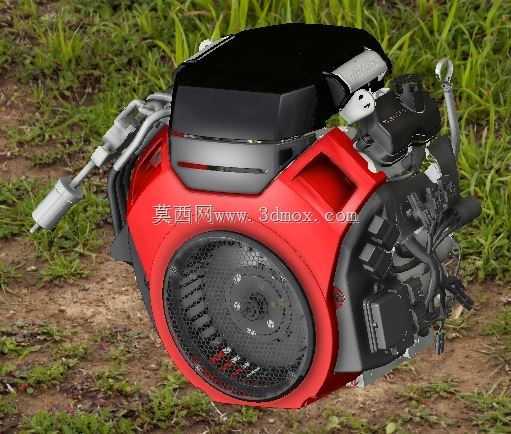

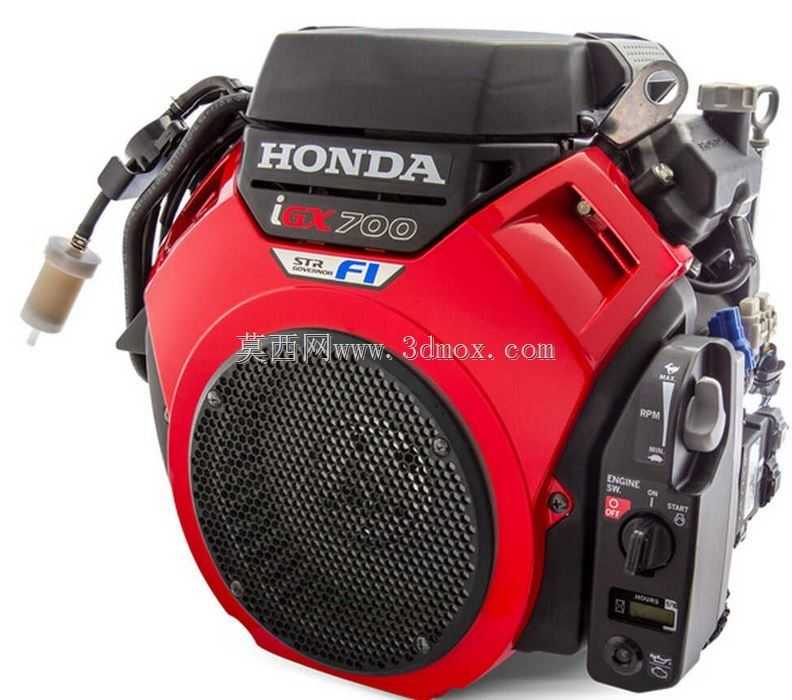

本田iGX700双缸汽油动力装置结构设计

　　这款本田iGX700动力装置，是面向通用动力场景开发的大排量双缸汽油机型，在园林机械、小型工程设备、应急发电、农用作业装备领域有着广泛的适配空间。日常作业里，它既可以作为大型坐骑式草坪剪草车的核心动力输出单元，驱动切割刀盘与行走系统完成大面积草坪的修剪作业，也能匹配高压清洗机组、移动式空压机组，为户外市政维护、场地清理作业提供稳定的动力源，部分小型农用耕作设备、备用发电机组也会选用该机型作为动力核心，适配负载波动较大的持续作业工况。

　　从功能特性来看，该机型采用V型双缸布局，相比同排量单缸机型，运转时的振动幅度控制更优，曲轴动平衡设计抵消了大部分往复运动产生的惯性力，长时间高负载运行时的结构稳定性更强，能有效降低配套设备机架的疲劳载荷，减少连接部位的紧固件松动风险。整机的散热系统采用强制风冷结构，飞轮端集成的大直径离心风叶配合导风罩结构，能将冷却气流精准导向缸头、缸体的散热鳍片区域，即便在夏季高温环境下持续满负荷作业，也能将机油温度、缸体温度控制在合理区间，避免过热导致的动力衰减与密封件老化问题。

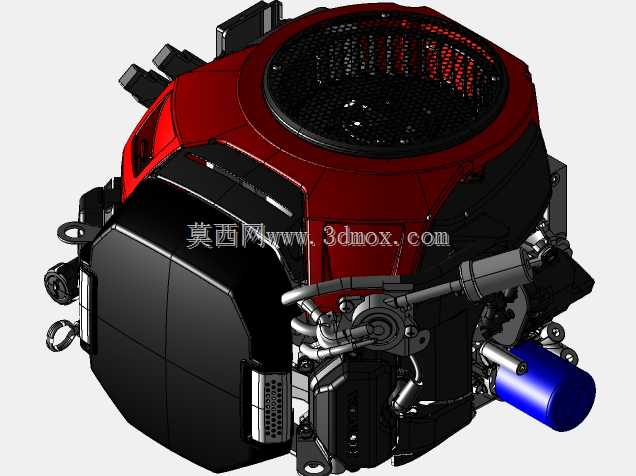

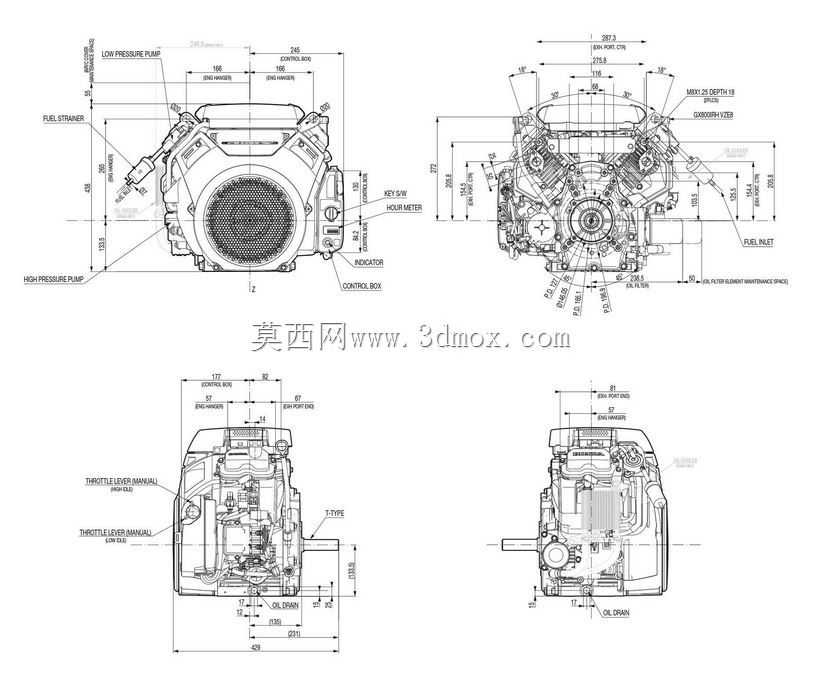

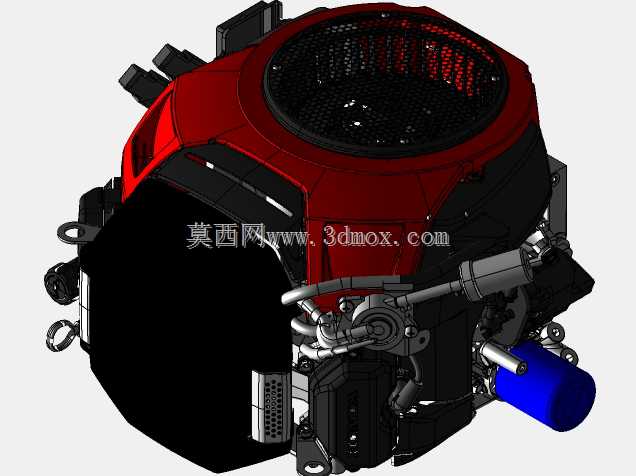

　　做这款模型的结构还原时，首先要把控的是安装接口的尺寸精度，毕竟这类通用动力装置的核心适配点就是安装边界与输出接口。模型里完整还原了底部安装脚的定位孔位间距、孔径大小，以及安装面的平面度特征，配套设备的机架设计可以直接参考这些尺寸做匹配，不需要额外反复测绘调整。动力输出轴的伸出长度、键槽尺寸、轴径公差也都按照实物参数做了还原，不管是连接皮带轮做减速传动，还是直接连联轴器匹配泵体、发电机转子，都能直接获取准确的配合尺寸。机身侧面的燃油接口、机油加注口、排气连接法兰、控制线束接插件的位置也都做了精准复刻，做配套设备的整体布局时，可以直接在装配环境里排布燃油管、排气管路与控制线路，避免出现管路干涉、检修空间不足的问题。

　　外观结构上，模型还原了顶部的燃油箱、空滤总成、启动拉盘与点火模块的布局，油箱的容积造型与实际产品一致，做整机外观设计时可以直接参考油箱的突出边界，预留足够的安装与防护空间。空滤器的安装位置考虑了日常维护的便利性，位于机身侧上方，更换滤芯时不需要拆解周边其他部件，这部分的结构特征在模型里也有体现，配套设备的外罩设计可以对应预留维护开口，不用后期再做结构修改。机身的导风罩、拉绳启动护板、消音器连接位的细节都做了还原，甚至连机油标尺的位置、放油螺塞的朝向都和实物一致，做维护性设计验证时，可以直接模拟机油更换、滤芯保养的操作路径，确认周边结构不会阻碍维保操作。

　　从设计思路层面来说，这类通用动力装置的结构设计，核心是在保证动力输出稳定性的前提下，尽可能压缩整机的外形尺寸，同时兼顾不同安装姿态的适配性。这款机型的缸头角度、进排气管路的走向都经过了优化，在保证进气效率、排气顺畅度的同时，让整机的横向、纵向尺寸控制在通用安装机架的适配范围内，不需要为了适配该机型单独加宽机架尺寸。模型里还原的所有安装凸台、加强筋结构，都和实物的压铸壳体结构一致，做配套机架的强度校核时，可以参考这些受力点的位置布置支撑梁，让动力装置的载荷均匀传递到机架上，避免局部应力集中导致的机架开裂问题。

　　另外，模型也还原了机身的各类传感器安装位、油门调节机构的结构，做电控系统匹配、油门拉线布局时，可以直接参考这些结构的位置，确定拉线的走向与固定点位置，保证油门调节的顺畅性，避免拉线与散热风叶、高温排气部件接触导致的磨损或老化问题。对于需要做设备虚拟装配、干涉检查的结构工程师来说，这个模型的精度足够支撑从方案布局到详细设计的全流程参考，不需要额外花费大量时间测绘实物，能大幅缩短配套设备的开发周期。
