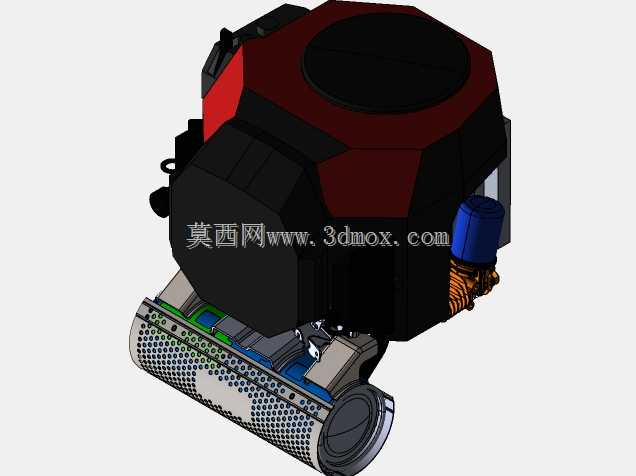

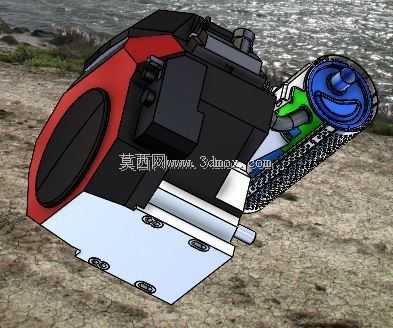

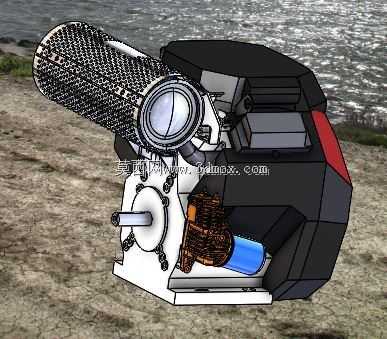

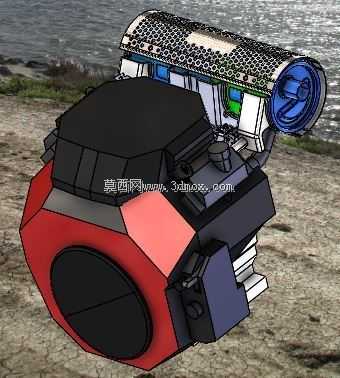

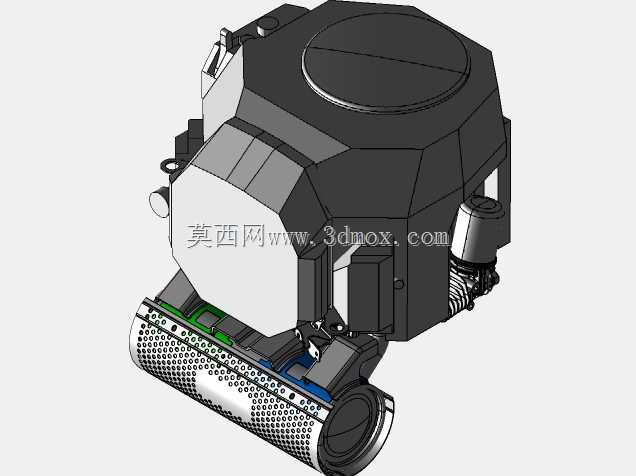

本田GX660V型双缸发动机带消音器结构

　　这款V型双缸动力单元的结构设计，首先要匹配小型工程机械、园林作业设备、商用发电机组这类对持续输出稳定性要求高的场景，这类场景往往设备作业时长不固定，负载波动区间大，还经常面临户外扬尘、温湿度变化大的工况，所以动力核心的布局从一开始就没有走紧凑化堆砌的路线，反而给散热、维护预留了足够的操作空间。从实际用途来看，这类动力单元可以直接适配10-15kW级别的商用发电设备，也能作为小型滑移装载机、高压清洗机组、大型坐骑式割草机的动力源，消音器的集成设计不是简单的附属配件加装，而是在缸头排气出口的位置就做了流道匹配，避免排气背压过高影响动力输出效率，同时把消音腔体的固定点和发动机本体的安装基座做了一体化考量，减少后期加装带来的共振问题。

　　功能特性上，V型90度的缸体布局本身就比直列双缸的结构更紧凑，同时能平衡一阶往复惯性力，降低高转速运行时的整机振动，不用额外加装过于厚重的减震衬套就能保证运行平稳性；集成的消音器采用了多腔膨胀式的内部结构，不是单纯的阻性消音，而是通过腔体截面的变化逐步衰减排气脉冲的能量，既控制了排气噪音，也不会因为流道过于曲折导致排气阻力飙升。缸体外部的散热鳍片排布做了针对性的疏密调整，两个缸头的排气侧因为工作温度更高，鳍片密度比进气侧高15%左右，配合自带的导流风罩，能让冷却气流均匀覆盖整个缸体和缸头区域，避免局部过热导致的机油老化加速、密封件失效问题。输出轴的轴伸尺寸、键槽规格都匹配通用的动力连接标准，不管是接离合器、皮带轮还是发电机转子，都不用额外做转接法兰的定制，降低配套设备的设计成本。

　　设计思路层面，整个模型的安装孔位完全按照实物的装配基准做了还原，底部的四个安装支脚的孔距、孔径、沉台深度都和实物一致，支脚的橡胶减震垫安装位也做了预留，做设备整体布局的时候，可以直接把这个动力单元装配到机架上，不用反复核对安装边界。消音器的外罩做了防烫结构的分层设计，外层的防护网和内部的高温腔体之间预留了空气隔热层，避免设备运行时人员误触造成烫伤，这个细节在园林设备、商用作业机械的安全设计里是强制要求的，建模的时候没有省略这层结构，就是为了方便后续做整机安全防护的校核。燃油供给系统、点火模块的安装位置都在缸体的外侧预留了足够的插拔空间，后期做维护的时候，不用拆解周边的大部件就能完成火花塞更换、燃油滤芯检修的操作，这也是商用动力单元和民用小排量动力的核心区别——优先考虑全生命周期的维护便捷性，而不是一味追求外观的整体性。

　　外形尺寸与安装边界方面，整个动力单元带消音器的最大宽度控制在420mm以内，长度方向从输出轴端面到消音器尾端是485mm，高度从安装支脚底面到顶部护罩最高点是430mm，这个尺寸刚好能适配多数小型商用设备的动力舱布局，不会出现和周边的油箱、液压泵、控制模块干涉的问题。安装支脚的定位基准选在输出轴的中心轴线上，所有孔位的位置度公差都控制在0.2mm以内，装配的时候能保证动力输出的同轴度，减少皮带传动、联轴器连接时的偏磨问题。消音器的排气出口方向做了可调整的结构预留，建模时保留了法兰连接的接口，用户可以根据自己设备的排气走向需求，调整排气尾管的朝向，不用重新改动消音器本体的结构。另外，机油加注口、机油标尺、放油螺塞的位置都在模型上做了准确还原，做整机布局的时候可以提前预留好机油更换的操作空间，避免设备组装完成后出现保养操作无法开展的问题。整个结构的所有配合面、安装孔、连接位都做了装配干涉的校验，不管是用来做设备选型的布局参考，还是做逆向设计的结构参照，都能直接对应实物的装配关系，不会出现结构错位、尺寸偏差导致的无法装配问题。
