DIY激光雷达射扫装置结构设计方案

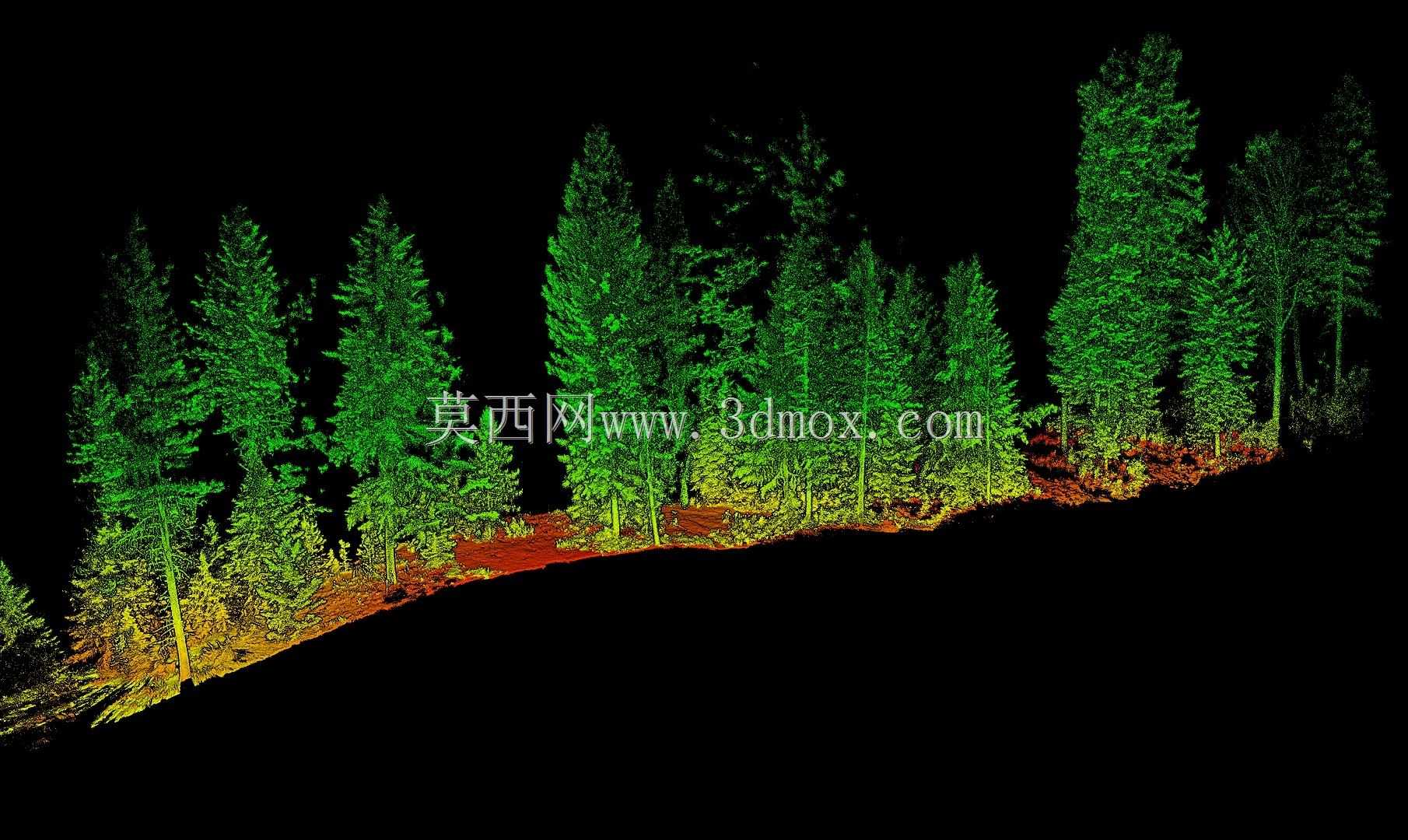

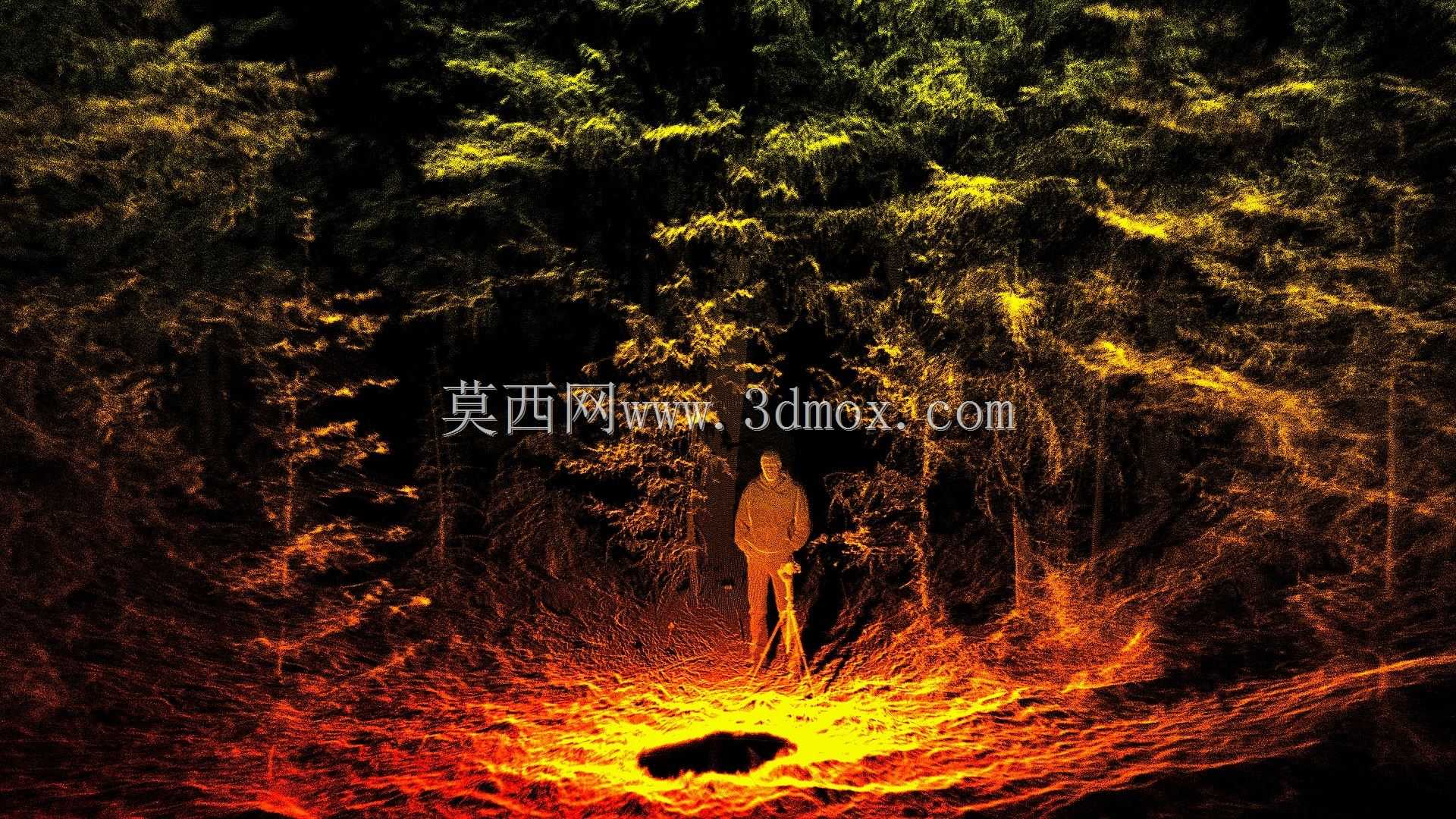

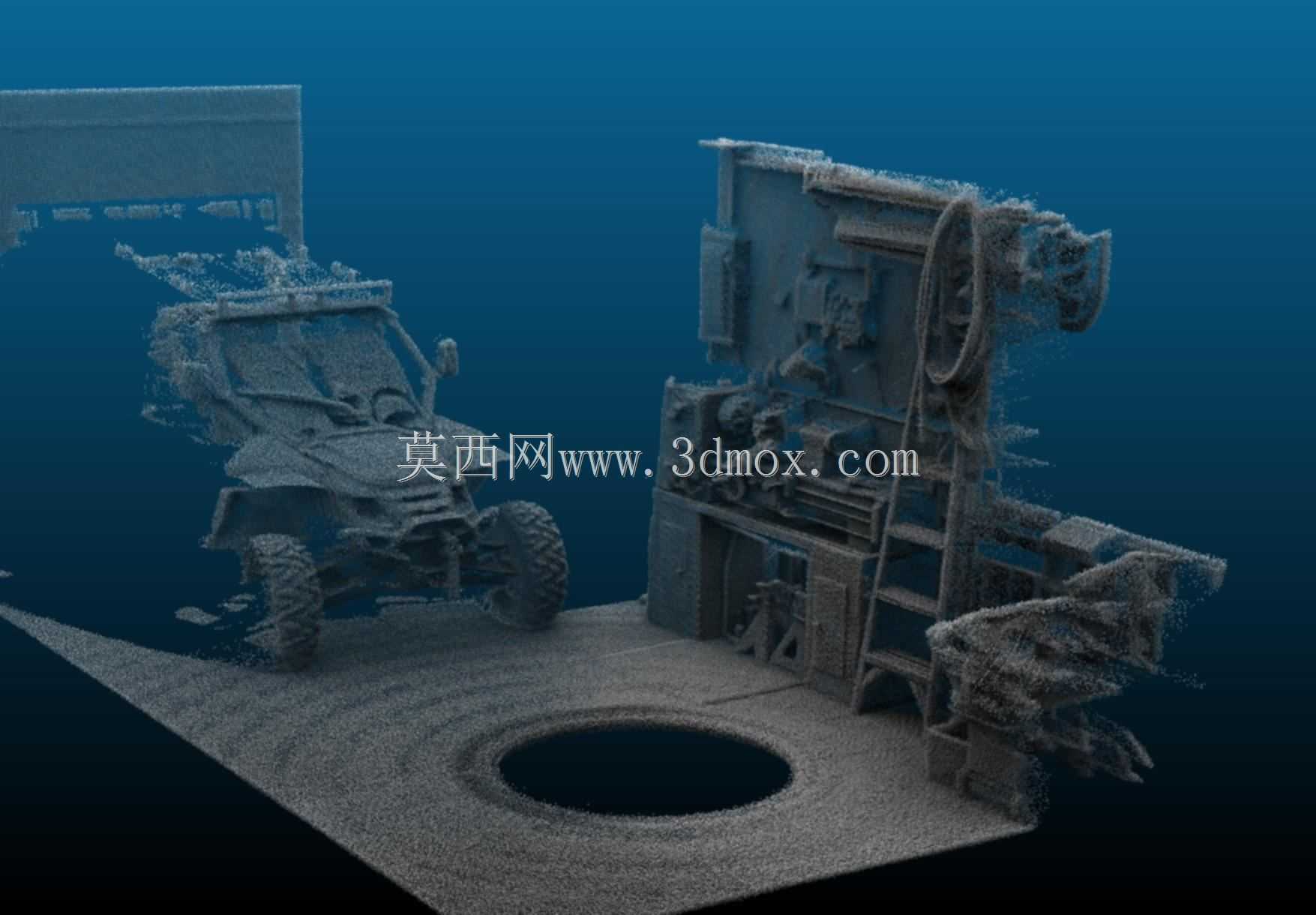

　　这套DIY射扫装置的核心定位是面向小范围空间三维点云采集场景，可适配地下管廊巡检、小型工地土方量测算、室内空间建模等对设备便携性有要求的作业场景，区别于商用大型激光扫描设备的高成本与大体积，这套方案在满足基础扫描精度要求的前提下，大幅压缩了设备整体体积与硬件成本，适合小型测绘团队、个人开发者做二次开发使用。从功能配置来看，装置核心探测单元采用16线激光雷达组件，垂直方向可实现固定角度范围的多线扫描，水平方向依靠步进传动结构实现360度连续旋转，配合嵌入式主控单元完成点云数据的实时拼接与初步处理，能够输出标准格式的三维点云数据，可直接对接主流点云处理软件做后续的建模、量测工作。传动部分选用Nema 17规格5:

　　1减速比的齿轮式步进电机，这类电机在常规3D打印、小型数控设备上应用广泛，配件获取难度低，维护成本可控，5:1的减速比设计既可以保证水平旋转的扭矩足够带动雷达组件与供电模块，也能将旋转速度控制在适合点云采集的区间，避免转速过快导致点云密度不足、转速过慢拖慢采集效率的问题。供电单元采用18V直流供电方案，适配常见的锂电工具电池包，野外作业时无需携带专用供电设备，可与同规格电动工具的电池通用，大幅提升了外业作业的便利性，主控部分搭载树莓派嵌入式计算单元，负责激光雷达的数据读取、电机转速控制、点云时间戳同步以及数据存储传输，整套电控系统的接线布局在设计时做了分层规划，动力线与信号线分开走槽，

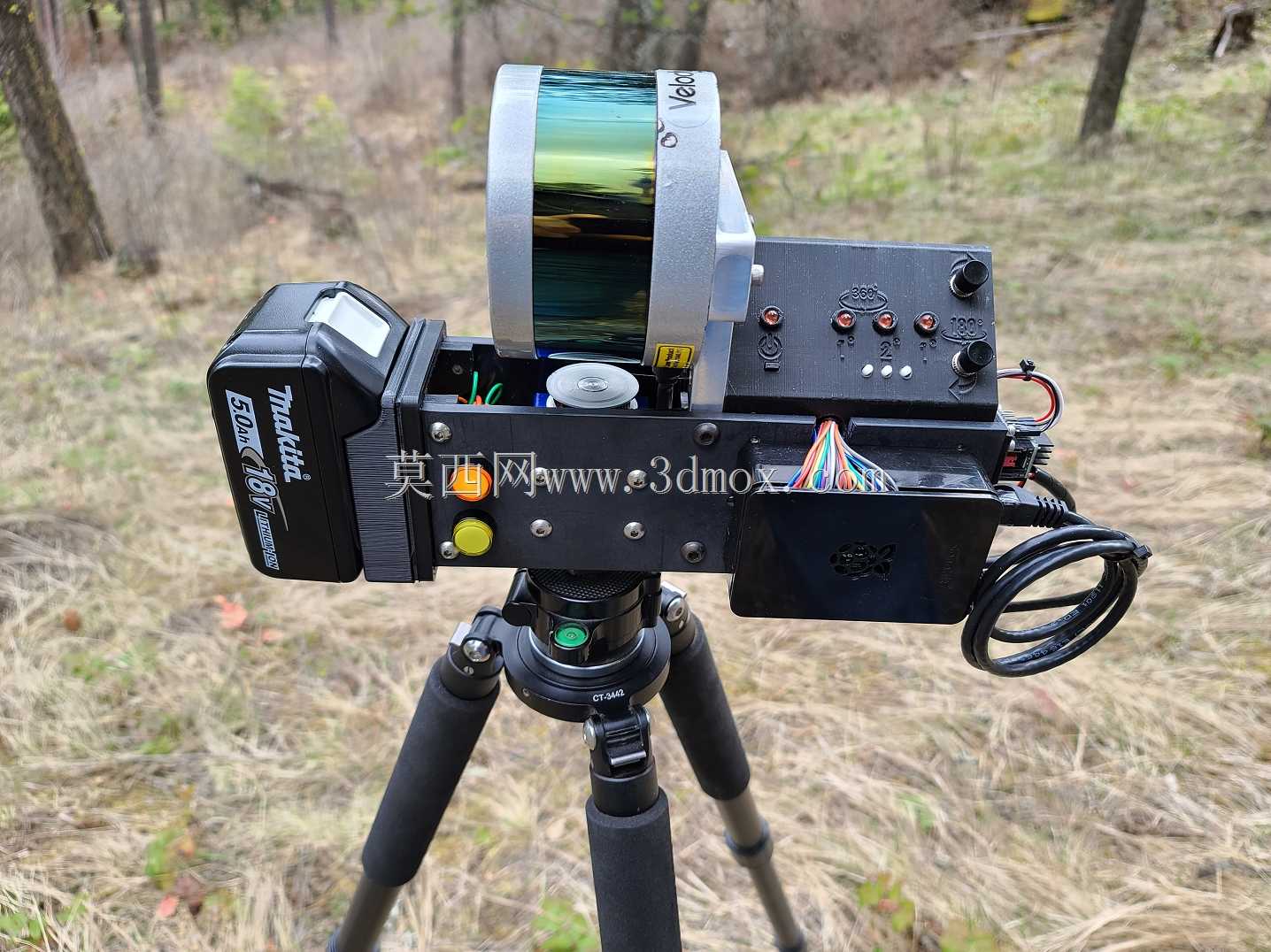

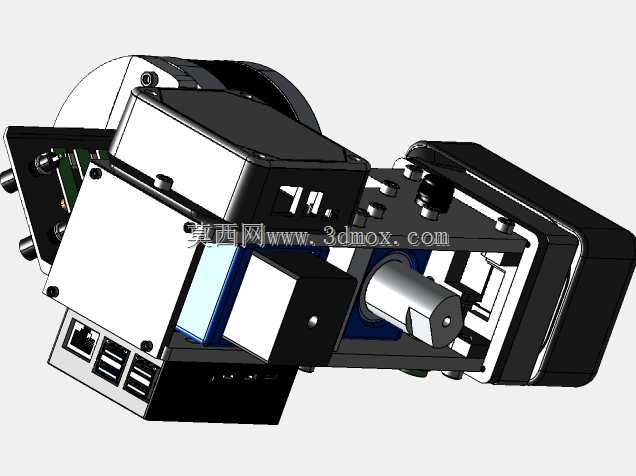

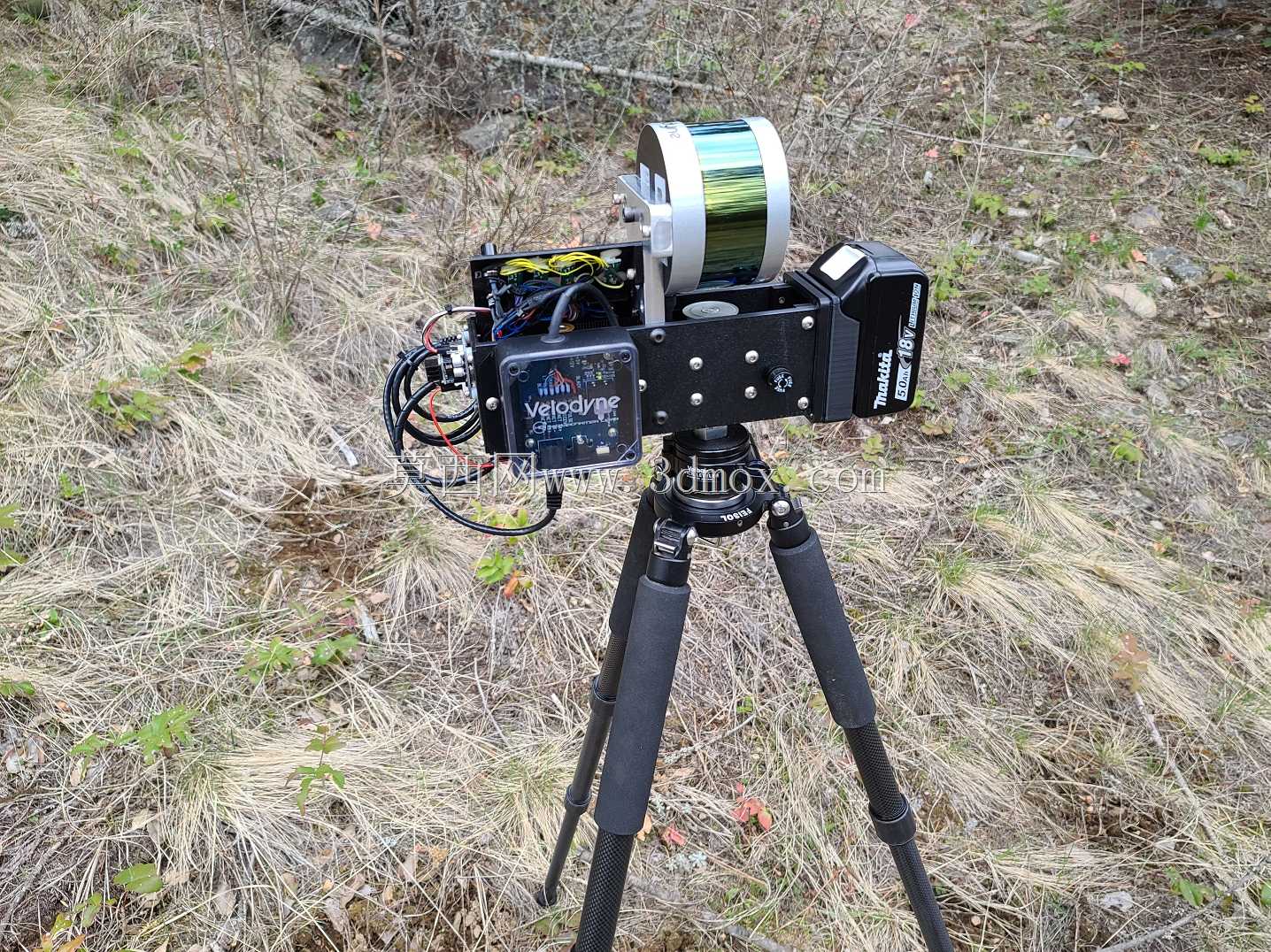

　　避免电机运转时的电磁干扰影响雷达数据传输的稳定性。结构设计层面，整套装置采用模块化拆分思路，分为雷达安装支架、电机传动座、供电仓、主控仓四个独立模块，各模块之间采用快拆螺丝连接，日常收纳时可以快速拆分放入便携防护箱，作业时可在五分钟内完成组装调试。雷达安装支架做了角度微调结构，可根据实际作业场景调整雷达的俯仰安装角，适配不同扫描高度的需求，比如做室内建模时可适当下调俯仰角覆盖更多地面区域，做室外地形扫描时可上调俯仰角扩大远距离探测范围。安装边界方面，整套装置组装完成后最大外轮廓尺寸控制在便携作业允许的范围内，底部预留了标准三脚架安装螺孔，可直接对接常规测绘三脚架、相机三脚架，无需额外加工转接件，设备整体重心落在旋转轴正下方，

　　旋转作业时不会出现偏心抖动的问题，保证点云拼接的精度。在实际使用逻辑上，这套装置不需要复杂的前期校准，开机后主控单元会自动完成电机归零、雷达自检、时间同步三个步骤，操作人员只需通过移动端连接设备的热点即可设置扫描转速、采集时长等参数，采集完成后可直接导出存储在主控单元内的点云文件，也可通过无线传输实时预览扫描效果。考虑到野外作业的复杂环境，结构件的设计预留了密封胶条安装槽，可对主控仓、供电仓做基础的防尘防水处理，应对小雨、扬尘天气下的作业需求，传动齿轮位置预留了润滑脂加注口，长期使用后可直接加注润滑脂维护，无需完全拆解传动结构。不同于商用集成化扫描设备的封闭设计，这套方案的所有结构接口都做了开源化设计，使用者可根据自身需求替换不同线数的激光雷达、调整减速比、更换更大容量的电池，甚至可以加装GNSS模块实现大场景的点云地理坐标配准，适配更多定制化的扫描作业需求。从结构建模的角度来看，这套装置的所有配合公差都按照常规FDM3D打印的精度要求设计，普通桌面级3D打印机即可制作大部分结构件，只有传动齿轮、电机安装轴等受力部件需要采用金属机加工件，整体制作门槛较低，适合个人开发者、小型工作室自行制作使用，在结构强度校核上，对支架的承重部位、电机安装座的受力位置都做了加强筋设计，在控制整体重量的前提下保证结构刚性，避免设备旋转时出现结构形变影响扫描精度。
