六英寸米勒管线分体式止动接头结构

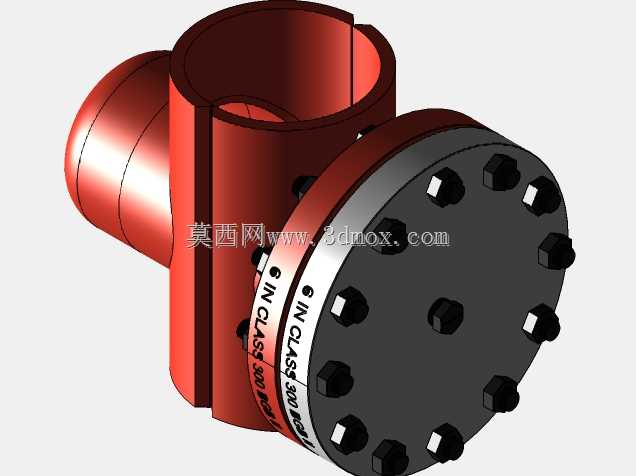

　　在长距离流体输送管网、市政给排水干线、工业工艺管线布设场景中，大口径管线的截流止动部件一直是结构设计的核心关注点，六英寸规格的米勒式管线止动接头，主要适配公称通径150毫米级别的钢制管线接驳场景，承担管线分段截流、介质止回、检修段隔离的核心功能，区别于传统焊接式止动阀件，这类分体式结构的止动部件不需要在管线布设现场完成大量焊接作业，能大幅缩短管线施工的周期，同时降低现场焊接带来的防腐层破坏、焊缝应力集中等长期运行隐患。从实际工况适配来看，这类止动接头可兼容清水、市政污水、低腐蚀性工业流体等多种介质的输送场景，在管线日常运维中，当某一管段出现漏损、需要更换附属配件时，不需要排空整条长距离管线的介质，只需要关闭对应位置的止动器，就能隔离待检修管段，大幅减少运维过程中的介质损耗，也能降低检修作业的安全风险。从结构设计逻辑来看，这款分体式止动接头采用对称式的壳体拼合结构，两个半壳通过周向布置的紧固件完成锁紧，密封面采用适配管线外径的弧形贴合设计，安装时不需要切断原有管线，只需要将两个半壳扣合在管线的预设位置，锁紧紧固件就能完成固定，这种设计对于老旧管线的改造升级场景尤其友好，很多运行多年的老旧管线没有预留截流部件的安装位，采用这种分体式结构不需要大规模拆改原有管线，就能快速完成止动功能的加装。止动核心的塞体结构采用线性升降的运动逻辑，塞体的密封面和管线通径完全匹配，当塞体下降到位时，能完全截断管线内的介质通路，塞体和壳体之间采用多级密封结构，

　　可承受常规市政及工业管线的运行压力，不会出现介质渗漏的问题；塞体的升降导向结构和壳体做了一体化设计，能保证塞体升降过程中不会出现偏斜，避免长期运行后密封面偏磨导致的密封失效问题。从安装边界尺寸来看，这款六英寸规格的止动接头，整体轴向长度控制在320毫米范围内，径向最大尺寸不超过280毫米，安装时只需要在管线上预留出对应长度的裸露管段，不需要额外扩大管线布设的管廊空间，不管是地下综合管廊的布设场景，还是地面架空管线的安装场景，都不会出现和周边其他管线、支架结构干涉的问题。在建模过程中，结构设计人员需要重点关注几个核心配合尺寸：首先是半壳和管线外壁的配合公差，弧形贴合面的弧度需要和六英寸钢管的外径完全匹配，公差控制在合理范围内，

　　既不能因为间隙过大导致密封失效，也不能因为尺寸过紧导致现场安装时无法顺利扣合；其次是塞体和壳体导向腔的同轴度，这个公差直接影响塞体升降的顺畅度，以及闭合后的密封性能，如果同轴度偏差过大，不仅会导致操作力矩增大，长期运行还会出现密封面偏磨、内漏的问题；另外，分体式壳体的合模面密封槽尺寸也需要精准控制，密封件的压缩量要保持在合理区间，既要保证合模后不会出现外漏，也不能因为压缩量过大导致密封件过早老化失效。从实际应用的反馈来看，这类大口径分体式止动接头在城市供水管网改造、工业园区循环水管线运维、长距离输水管线分段管控场景中，已经逐步替代传统的焊接式闸阀部件，核心优势就在于安装便捷、运维成本低，不需要复杂的焊接和无损检测流程，

　　普通的管线运维人员经过简单培训就能完成安装操作。在三维建模过程中，所有的配合面都做了公差适配的结构优化，紧固件的位置也做了安装空间的预留，保证现场安装时扳手等工具能顺利完成锁紧操作，不会出现操作空间不足的问题；塞体的操作端结构也适配常规的管线操作工具，不需要配备专用的操作器械，进一步降低了现场运维的工具成本。另外，这款止动接头的流道设计做了顺滑过渡处理，当止动器处于全开状态时，塞体完全收纳到壳体的腔体内，不会对管线内的介质流动造成明显的节流影响，能减少介质流经时的压损，降低管线输送过程中的动力消耗，这一点对于长距离输送管线来说，长期运行的节能效益十分可观。在结构强度校核层面，壳体的壁厚设计充分考虑了管线运行时的水锤冲击载荷，即使出现管线阀门快速关闭导致的瞬时压力升高，壳体结构也能承受对应的冲击载荷，不会出现壳体开裂、紧固件断裂的问题；塞体的结构也做了加强筋设计，在保证整体重量可控的前提下，提升了塞体的承压能力，避免高压力工况下塞体出现变形导致的密封失效。
