28针塑料浸溃双列直插IC封装结构

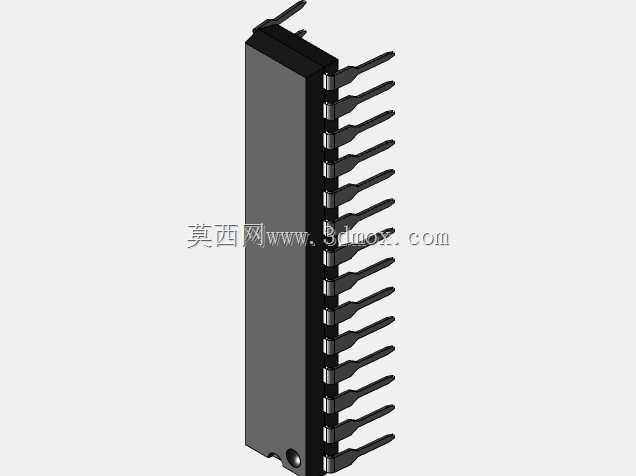

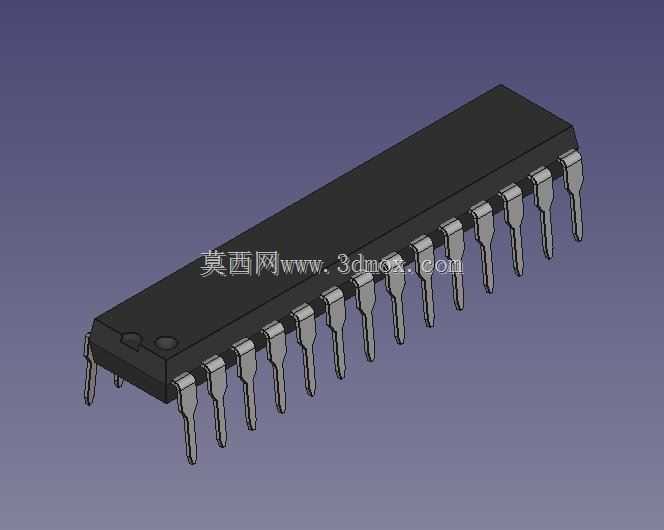

　　在电路板设计与电子装联领域，双列直插封装的集成电路是通孔插装工艺里应用极广的元器件类型，本次呈现的28引脚塑封直插IC结构，完全遵循行业通用的0.1英寸引脚间距规范，本体宽度设定为0.3英寸，是消费类电子、工业控制板卡、通讯终端设备里十分常见的元器件规格。做PCB布局时，这类封装的安装边界需要严格匹配引脚跨距，两侧焊盘的中心距必须对应0.3英寸的本体宽度，引脚伸出长度要匹配波峰焊的吃锡深度要求，避免出现引脚过短虚焊、过长与相邻走线短路的问题。从结构设计角度看，这类塑封IC的引脚采用下倾成型设计，引脚弯折角度经过精准校准，既能保证插装时引脚顺利穿过PCB焊盘孔，又能在焊接后提供足够的机械应力释放空间，

　　避免设备在振动工况下引脚从焊盘处断裂。不同于表贴封装的元器件，直插封装的IC在维修更换时操作门槛更低，不需要专用的热风返修台，仅用普通电烙铁即可完成拆换，因此在教学实验板、小批量工业控制板、老式通讯终端设备里依旧保有不小的应用占比。建模过程中，需要重点还原引脚的弯折弧度与塑封本体的定位特征，本体两端的定位凹点是装配时区分引脚1方向的关键标识，建模时不能遗漏该特征，否则会导致后续装配时引脚方向识别错误，造成整板电路功能失效。引脚的截面尺寸、相邻引脚的间距公差需要控制在合理范围内，若建模时引脚间距偏差超过0.2mm，就会出现插装时引脚无法对准焊盘孔的问题，直接影响生产装配效率。塑封本体的边角做了微小的倒角处理，

　　既符合实际注塑生产的脱模工艺要求，也能避免装配时锋利边角划伤操作人员或损坏相邻元器件的绝缘层。在整机结构堆叠时，这类直插IC的本体高度需要纳入板卡整体厚度核算，尤其是在紧凑型通讯设备的机壳内部设计中，要预留足够的安全间隙，避免机壳压合时直接挤压IC本体，造成塑封层开裂、内部芯片晶圆损坏。对于做电路仿真与板卡数字孪生建模的从业者来说，精准还原这类通用IC的三维结构，能够在设计阶段提前排查装配干涉问题，减少打样后的改板次数，缩短产品研发周期。
