四引脚塑料浸渍双列直插封装元件结构

　　在消费电子、通讯终端、工业控制板卡的直插式PCB组装场景中，这类四引脚双列直插封装元件是小功率信号处理、电源稳压、逻辑转换电路里的常用基础器件，很多入门级工控板、老式通讯外设、低成本家电控制板上都能见到它的身影，相比表贴封装，它的焊接容错率更高，手工返修难度低，在小批量试制、教学实验板、对抗振动要求不极端的固定式设备里应用占比不低。

　　设计这类封装的时候，首先要匹配行业通用的引脚间距规范，0.1英寸的引脚中心距是直插DIP封装的通用标准，这个尺寸经过数十年的行业验证，既能适配绝大多数通用PCB钻孔间距，也能匹配量产波峰焊的治具定位公差，不会出现引脚插不进孔、焊接连锡的批量问题。本体宽度设定为0.3英寸，刚好对应双列直插两排引脚之间的标准跨距，不管是用在万能洞洞板上做手工搭焊，还是用在量产PCB的标准封装库调用，都不需要额外调整封装尺寸，能直接匹配现有供应链的插座、焊接治具、测试工装的定位尺寸。

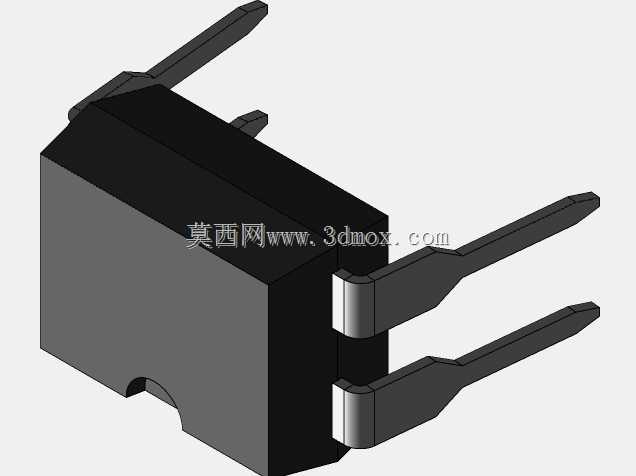

　　外形上采用黑色塑料浸渍的封装本体，一方面是环氧塑封材料的绝缘性能足够，能隔绝引脚之间的爬电风险，另一方面黑色塑封的成本低廉，耐温范围能匹配波峰焊的260摄氏度短时高温，不会出现焊接过程中本体融化、引脚移位的问题。本体顶部的定位凹点是防呆设计，装配的时候对应PCB丝印的缺口标记，能避免插件时装反方向导致的引脚功能错位，减少产线装配的出错概率。四个引脚采用可焊性镀层的铜合金材质，引脚伸出本体的长度经过校准，既能穿过1.6mm标准厚度的PCB后露出足够的焊接长度，也不会因为引脚过长导致剪脚工序的额外工作量，引脚的折弯角度统一，保证插件时能顺利对准PCB孔位，不会出现个别引脚偏斜插不进的情况。

　　从安装边界来看，这类元件在PCB上的占位需要预留出本体周围1mm的安全间距，避免和周边的电解电容、电阻等 taller 元件产生干涉，引脚的焊接盘设计要符合通用DIP封装的焊盘尺寸，孔径比引脚直径大0.2mm左右，既能保证插件顺畅，也能让焊锡充分浸润形成可靠焊点。在做整机结构设计的时候，要注意元件本体的高度，避免外壳装配时压到元件顶部导致本体开裂或者引脚脱焊，对于需要做绝缘处理的应用场景，这个封装的本体外形规整，也方便套绝缘护套或者点胶固定。

　　建模的时候要准确还原引脚的折弯弧度和本体的倒角细节，不能把引脚做成直上直下的生硬结构，实际生产中引脚的折弯R角是有规范要求的，太小的R角会导致引脚断裂风险，太大的R角会占用额外的PCB空间。本体表面的哑光质感也要符合实际塑封材料的表面特征，不要做成高光亮面，和实际物料的外观保持一致，方便结构评审的时候做装配干涉检查，也能用于生产作业指导书的可视化配图。
