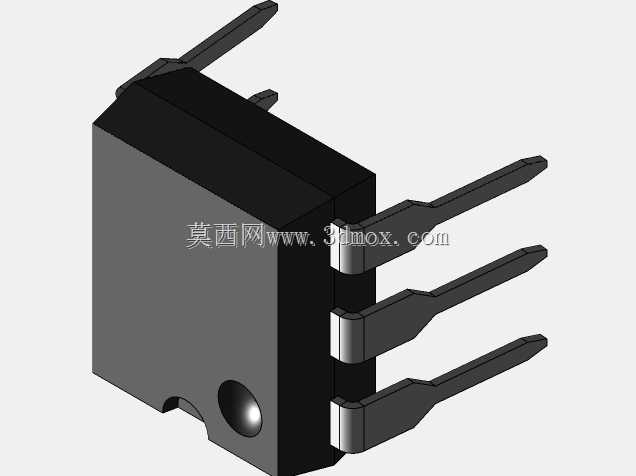

0.1英寸节距六引脚双列直插封装件

　　在消费电子、工业控制板卡、通讯终端设备的电路板设计场景中，直插式封装元件始终是小批量试制、教学实验板、高可靠性工控电路的核心连接载体，这款六引脚双列直插封装件，正是针对0.1英寸标准节距PCB焊盘设计的通用塑封IC载体，适配绝大多数通用面包板、洞洞板以及量产级环氧玻纤电路板的安装孔位。从实际选型适配角度看，这款封装件本体宽度控制在0.3英寸，两侧引脚对称排布，每侧三个引脚的中心间距严格遵循2.54mm行业通用标准，引脚伸出本体的长度预留了足够的波峰焊吃锡空间，同时也兼顾手工焊接时的引脚调整余量，不会出现引脚过短导致焊接时焊锡流淌到本体底部、或是引脚过长造成剪脚后残留应力拉扯焊盘的问题。设计过程中优先考虑了量产装配的兼容性，

　　塑封本体的边角做了微小的脱模斜度处理，既符合注塑模具的开模工艺要求，也能在自动插件机进料轨道中顺畅输送，不会出现卡料、翻件的情况；本体顶部预留的圆形标记点对应引脚1的位置，和行业通用的引脚识别规则完全一致，能有效避免生产、返修过程中元件插反导致的电路烧毁问题。从安装边界来看，这款元件在PCB上的投影占用空间为长6.35mm、宽7.62mm的矩形区域，引脚直径适配0.8mm的标准金属化安装孔，焊接后引脚与焊盘的结合强度能够满足常规工业场景下的抗振动要求，不会因为设备运输、长期运行的微振动出现引脚脱焊的情况。在电路功能层面，这类六引脚DIP封装多用于小型逻辑芯片、光电耦合器、低压线性稳压器以及小型信号继电器的载体，

　　塑封本体的绝缘性能能够满足常规低压电路的耐压要求，引脚表面的镀锡层可以保证长期存放后的可焊性，不会因为氧化导致焊接虚焊。建模过程中严格还原了实际元件的所有装配特征，包括引脚根部与塑封本体结合处的微小圆角、引脚末端的轻微收窄结构、本体表面的细微脱模纹理，这些细节在做电路板装配干涉检查时尤为重要——很多工程师在做PCB布局时只参考元件的理论尺寸，忽略了引脚的实际形变空间、本体的注塑公差，往往会出现元件和周边接插件、电容电阻的空间干涉，这款模型还原的真实装配尺寸，可以帮助结构工程师在设计阶段就完成虚拟装配验证，减少打样后的整改工作量。对于教学场景的三维演示来说，这款模型也能清晰展示直插元件的引脚排布规律、封装结构特点，帮助初学者快速理解通孔插装元件的焊接工艺要求与布局规则。
