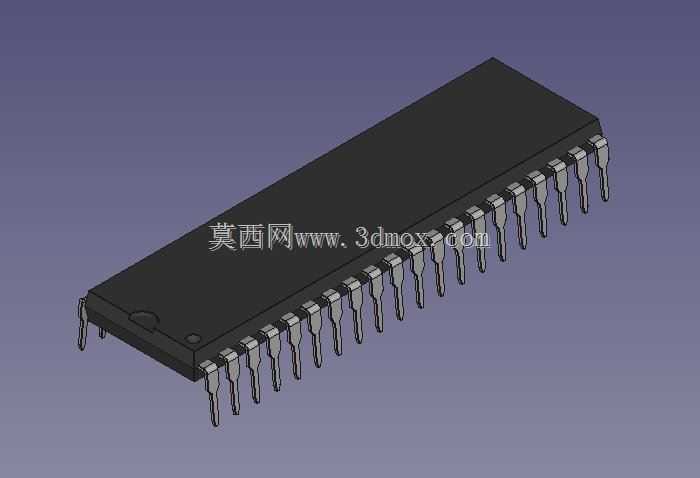

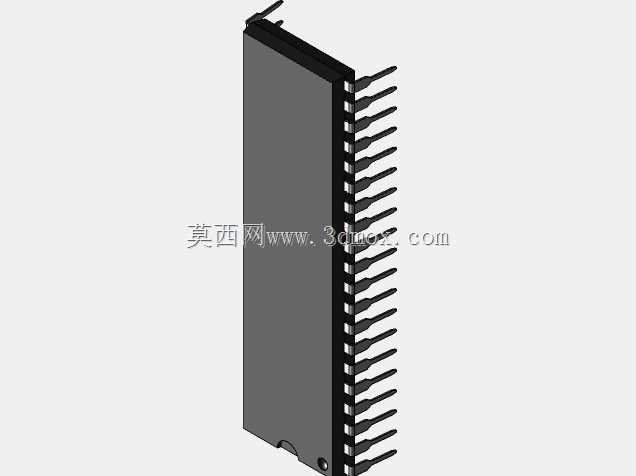

40针0.6间距下倾式塑料浸渍IC封装

　　在消费电子、工业控制板卡的通孔插装工艺场景里，这类40针下倾引脚的塑料浸渍IC是板级互联里的常用器件，和常规直插DIP器件不同，引脚的下倾弯折设计，是为了适配波峰焊工序里的焊锡流动路径，减少引脚连锡、虚焊的不良率，同时在设备存在持续振动的工况下，倾斜的引脚能提供一定的形变余量，抵消PCB板与器件本体之间的热胀冷缩应力差，避免引脚根部断裂导致的电路失效。做这类器件的三维建模时，首先要锁定引脚间距的核心公差，0.6mm的引脚中心距属于细间距直插规格，建模时不能直接套用常规2.54mm间距DIP的引脚排布逻辑，要先以封装本体的长度方向中心线为基准，向两侧等距排布引脚，每侧20根引脚的位置度公差要控制在0.05mm以内，

　　否则生成的模型导入PCB装配时会出现引脚对不上过孔的问题。引脚的下倾角度是建模的核心细节，不能做成简单的直角弯折，要模拟实际冲压成型的引脚弧度，弯折处的圆角半径要匹配冲压工艺的最小成型半径，避免出现工艺上无法实现的尖锐内角，同时引脚伸出本体底部的长度、下倾后引脚末端的共面度，都要贴合实际波峰焊的吃锡深度要求，保证引脚末端能完全浸入焊锡波峰形成可靠焊点。本体部分的建模要还原塑料浸渍封装的外形特征，本体表面的脱模斜度、边角的注塑圆角、一端的定位缺口都要准确还原，这个定位缺口是生产装配时的防呆标识，能避免插件时器件方向插反导致的电路烧毁。安装边界上，这类封装在PCB上的占用空间要考虑引脚下倾后的外扩尺寸，不能只计算本体的长宽尺寸，

　　要预留出引脚弯折后超出本体侧面的空间，同时器件本体底部与PCB板面之间的留隙，要匹配清洗工序的助焊剂残留清洗要求，避免缝隙残留助焊剂导致长期使用后的引脚腐蚀。实际选型应用时，这类封装多用于老式通讯接口电路、工控IO扩展板、家电主控板上，相比表贴封装，通孔插装的结构能承受更大的机械外力，在需要频繁插拔外接接口、设备存在持续振动的场景下，连接可靠性远高于细间距表贴器件，建模时还原引脚的下倾结构，也能为后续做板级热仿真、振动仿真提供准确的模型基础，避免因模型简化导致仿真结果出现偏差。
