20位双排直插割台通孔排针接插件

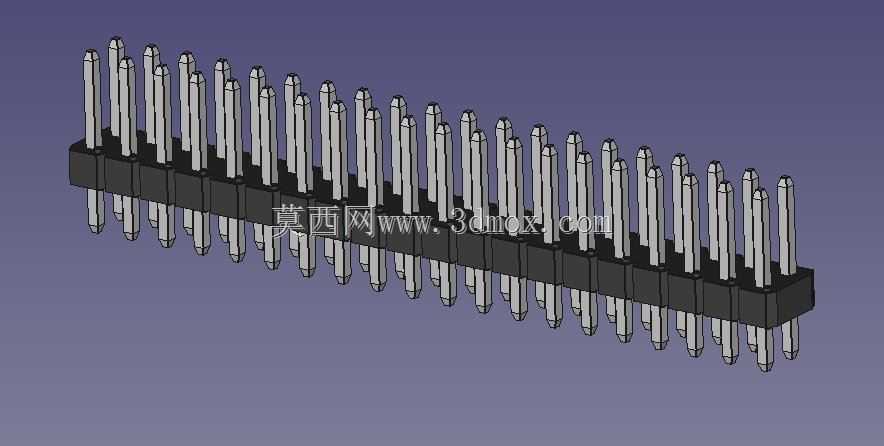

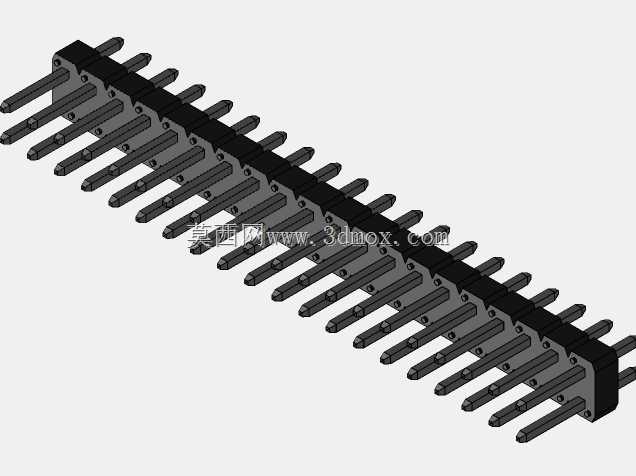

　　这类双排直插排针是板对板电连接场景里用量极大的基础互连元件，在工控控制板、通讯接口模组、消费电子主控板的板间堆叠、功能模块扩展连接场景中随处可见，承担不同PCB板之间电信号与小功率电源的传输作用，是电子装联环节里可靠性要求较高的基础连接部件。这款排针采用20Pin双排布局，单排20个接触针脚，两排针脚平行排布，整体为直插式结构，适配0.1英寸标准节距的PCB通孔焊盘，也就是行业内通用的2.54mm安装孔距，能和同规格的排母、板端插座直接匹配插接，互换性极强，不需要额外定制配套连接件就能完成装配。设计上采用割台结构的塑胶基座，基座上的每一个针位都做了独立的隔仓分隔，针脚穿过基座中心的固定孔后通过压接工艺和塑胶基座牢牢结合，

　　割台结构一方面能在波峰焊或者手工焊接时阻挡焊锡顺着针脚缝隙向上攀爬，避免相邻针脚之间出现焊锡短路的问题，另一方面也能在插接配套排母时提供定位导向，防止插针偏斜导致的针脚弯折、接触不良故障。针脚部分采用直型通孔设计，两端针脚长度一致，穿过PCB焊盘后露出的焊脚长度刚好满足焊接工艺要求，既不会因为焊脚过长导致剪脚工序额外增加工时，也不会因为焊脚过短导致焊接浸润面积不足、连接强度不够的问题。针脚基材选用导电性与结构强度均衡的铜合金材质，表面做镀锡处理，既保证接触电阻处于较低水平，也能提升焊接时的焊锡浸润性，同时增强针脚的抗氧化能力，长期在常规温湿度环境下使用也不会出现接触表面氧化导致的接触失效问题。塑胶基座选用耐高温的绝缘工程塑料，

　　能够耐受波峰焊过程中的短时高温冲击，不会出现基座融化变形、针脚移位的问题，同时基座材料的绝缘电阻足够高，能避免相邻针脚之间出现漏电、高压击穿的风险。在实际选型使用时，需要注意安装边界尺寸：两排针脚的中心间距为标准2.54mm，整体塑胶基座的宽度、长度都和标准20Pin双排排针的通用尺寸一致，在PCB Layout阶段预留对应的安装空间即可，不需要额外调整板上元件布局；针脚的直径适配标准通孔焊盘的孔径，焊接时焊锡能顺着针脚与孔壁的间隙充分浸润，形成牢固的焊点，保证机械连接强度与电气连接可靠性。这类排针除了常规的板对板垂直连接场景，也可以搭配对应的IDC排线座使用，实现板与线之间的连接，在小批量试制、设备维修替换场景中，

　　这类标准件的采购便利性极高，不需要开模定制就能快速获取，能大幅缩短产品开发与维修的周期。在结构设计建模时，需要精准还原每一个针脚的位置度、塑胶基座的隔仓结构、割台的台阶尺寸，保证导出的模型在PCB装配仿真时能准确检查干涉情况，避免实际生产时出现元件和周边结构件、板上其他元件干涉的问题，同时针脚的伸出长度、基座的高度尺寸也要和实物参数保持一致，确保结构堆叠设计时的高度方向尺寸计算准确，不会出现外壳合盖时挤压元件、装配间隙不符合设计要求的问题。
