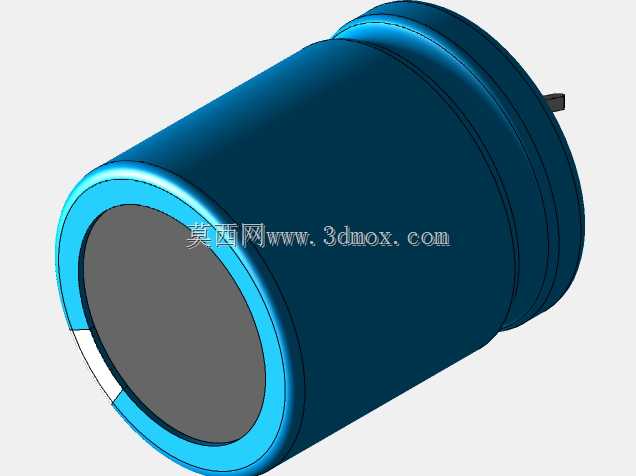

25x30mm直插铝电解电容器三维结构

　　这款直插式铝电解电容的三维结构还原，完全围绕板级电子装联的实际需求搭建，日常做消费类电源板、工控驱动板、通讯终端主板的布局设计时，这类封装的电容是BOM表里的常客，常被布置在整流桥输出侧做一级滤波、芯片供电引脚旁做高频退耦，或是继电器、功率模块的驱动回路里做储能缓冲，能有效滤除电路中的纹波电压，抑制瞬态电压波动对后端敏感元件的冲击。建模时优先还原了实际量产元件的安装边界，主体圆柱外径严格控制在25mm，本体总高度30mm，引脚中心间距设定为10mm，完全匹配行业通用的PCB焊盘设计规范，做PCB布局时可以直接调用该模型核对元件间距，避免出现元件与周边结构件干涉、引脚与焊盘错位的问题，也能提前核算板上元件的高度空间，

　　适配不同厚度的产品外壳装配要求。外形结构上还原了铝壳电解电容的典型特征，蓝色塑封外壳包裹内部铝制卷绕芯体，外壳上的白色标识区对应实际产品的参数印刷位，底部的黑色密封胶塞完全贴合量产元件的结构，两根镀锡直插引脚的长度、直径都参照行业通用加工公差设定，引脚根部的凸台结构也做了还原，能准确模拟波峰焊、手工焊时的引脚吃锡高度，避免建模时出现引脚过短无法过波峰、或是过长顶到外壳底部的设计失误。做结构干涉检查时，该模型可以直接导入整机装配体，核对电容与周边散热片、接插件、结构立柱的安全距离，尤其是在高密度排布的电源板上，提前通过三维模型确认元件的占位空间，能大幅减少打样后出现的元件装不下、焊盘被结构件遮挡的问题。建模过程中对电容的倒角、

　　卷边结构都做了写实处理，没有做过度的简化，既保证模型轻量化适合装配调用，也能准确反映元件的真实外形，不管是做产品的爆炸图渲染、装配工艺模拟，还是新入门的结构工程师熟悉电子元件封装，都能提供准确的参考。这类直插电解电容相比贴片电容拥有更大的容值与更高的耐压等级，在大电流、高电压的回路中不可替代，建模时充分考虑了不同厂家同规格电容的外形公差范围，模型的尺寸边界取了行业通用的最大值，能覆盖绝大多数同规格量产元件的外形尺寸，避免选型不同厂家物料时出现装配不兼容的问题。
