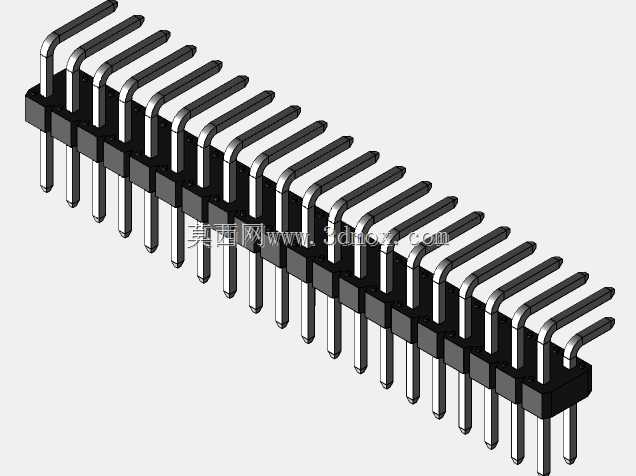

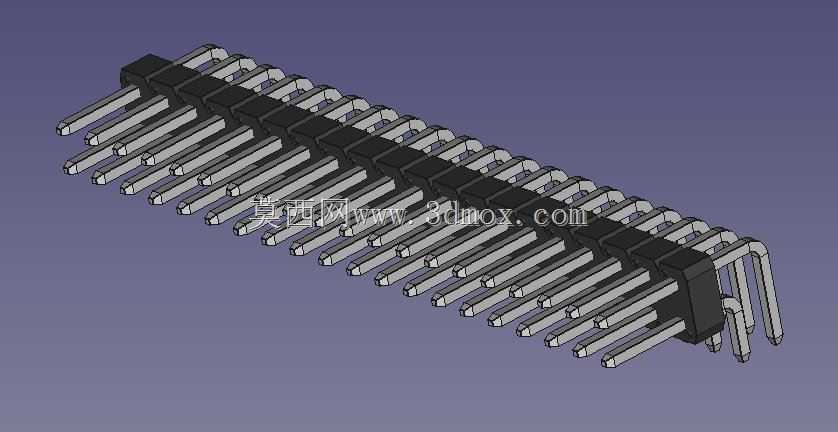

20x2直角0.1节距通孔弯针排针结构

　　这款弯式排针是板对板垂直转接场景里的常用连接元件，在工控板卡堆叠、通讯模块侧装、消费电子主板与副板的空间受限连接场景中应用广泛，能在两块PCB呈垂直排布时省去额外转接座的安装空间，避免直针排针无法完成直角方向信号导通的问题。设计之初就围绕0.1英寸标准节距的通用规范做适配，20Pin双列排布的针脚数刚好覆盖多数低速信号、小电流供电的传输需求，直角弯折的针脚成型角度严格控制在90°±1°范围内，保证插装时每根针脚都能精准对应PCB焊盘孔位，不会出现个别针脚偏位导致的虚焊、插装不到位问题。通孔插装的针脚尾部做了均匀的镀锡处理，焊盘浸润性符合波峰焊、手工焊的工艺要求，插装后针脚露出焊盘的长度控制在1.2-1.5mm区间，

　　既保证焊接后的机械强度，又不会因针脚过长触碰相邻焊盘造成短路。塑料基座采用耐高温的工程塑料材质，过回流焊或波峰焊时不会出现基座变形、针脚移位的问题，基座上的针脚固定槽做了过盈配合设计，每根针脚压入基座后保持力不低于3N，日常插拔或设备振动场景下不会出现针脚松动、退针的故障。安装边界上，直插侧的针脚长度适配1.6mm标准厚度PCB，弯折侧的针脚长度同样适配同厚度PCB的垂直安装，整体基座宽度、针脚外伸尺寸都做了紧凑化设计，在多排排针并列布置时不会出现相邻元件干涉的问题。针脚本身采用黄铜基材打底，表层镀镍后再镀锡，兼顾导电性能与抗氧化能力，长期在-40℃到85℃的工作环境下不会出现接触电阻升高、信号传输衰减的问题。

　　建模过程中对每根针脚的弯折圆角做了还原，避免直角弯折造成的针脚应力集中断裂问题，基座上的定位凸点也做了精准复刻，能帮助产线操作人员插装时快速识别方向，防止反插报废。这类排针在实际选型时，除了针脚数、节距、弯折方向，还要关注针脚的额定载流能力，单针1A的载流能力足够覆盖多数信号传输与小功率供电场景，若用于大电流回路则需要额外评估多针并联的载流冗余，避免长期工作过热影响连接可靠性。
