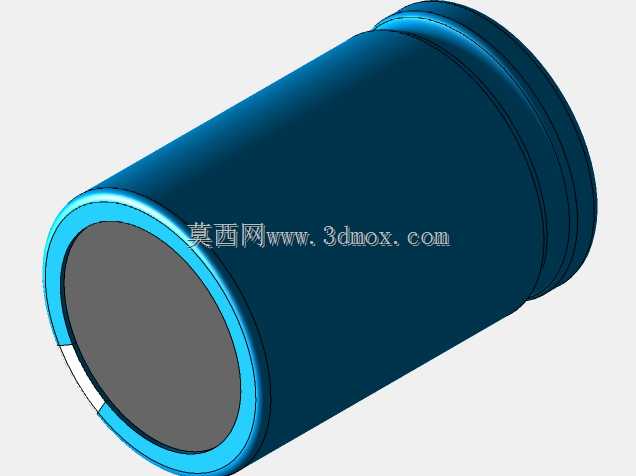

30x45规格扣盖式铝电解电容结构模型

　　在消费类通讯终端、小型工控电源板、低压直流供电模块的PCB布局设计环节，直插式电解电容是板级滤波、储能回路里的核心被动元件，这类元件的三维建模精度直接影响结构干涉检查、装配工艺模拟的最终效果。本次建模的这款扣盖式电解电容，整体为圆柱型封装结构，本体直径30mm，总高度45mm，底部引出两根直插引脚，引脚间距匹配常规10mm螺距对应的PCB开孔标准，可直接适配对应焊盘孔径的线路板设计。建模过程中优先还原了产品的实际装配边界：本体外壳采用蓝色塑封套包裹铝壳的结构特征，顶部扣盖与铝壳的卷边压合结构做了细节还原，没有做过度的外观美化，保留了量产元件的工艺特征，方便结构工程师在做整机布局时准确判断元件与周边壳体、接插件、

　　taller元件的安全间隙。从实际应用场景来看，这类大尺寸直插电解电容多用于输入级整流滤波回路，能够在设备上电瞬间承担浪涌电流吸收、输出纹波抑制的作用，在通讯类终端的电源适配模块、小型交换机内置供电板、家用网关设备的主板上都有广泛应用。建模时特意区分了本体与引脚的材质特征，引脚部分还原了镀锡引脚的金属质感与伸出长度，确保在做PCB装配模拟时，引脚伸出板面的长度符合波峰焊的工艺要求，不会出现引脚过长顶到壳体、或者过短导致焊接虚焊的模拟误判。扣盖结构的还原也并非外观装饰，在做整机跌落模拟、热膨胀仿真时，顶部扣盖的压合强度、与本体的连接边界是重要的仿真参考，能够帮助工程师判断极端工况下电容是否会出现鼓顶、漏液的结构风险。

　　不同于小型贴片电容的建模逻辑，这类大尺寸直插元件的重心偏高，在做板级抗震仿真时，本体的重量分布、引脚的抗弯强度参数都可以依托这个三维模型做赋值计算，提前验证设备在运输、使用过程中遇到振动冲击时，电容引脚是否会出现断裂、焊盘脱落的问题。整体建模严格遵循元件实际尺寸公差，本体直径的公差范围控制在量产元件的常规偏差内，不会出现模型尺寸偏大导致装配时与周边元件干涉、或者尺寸偏小导致间隙评估过于宽松的问题，能够直接导入各类三维设计软件用于整机布局、装配校验、工艺模拟等多个设计环节。
