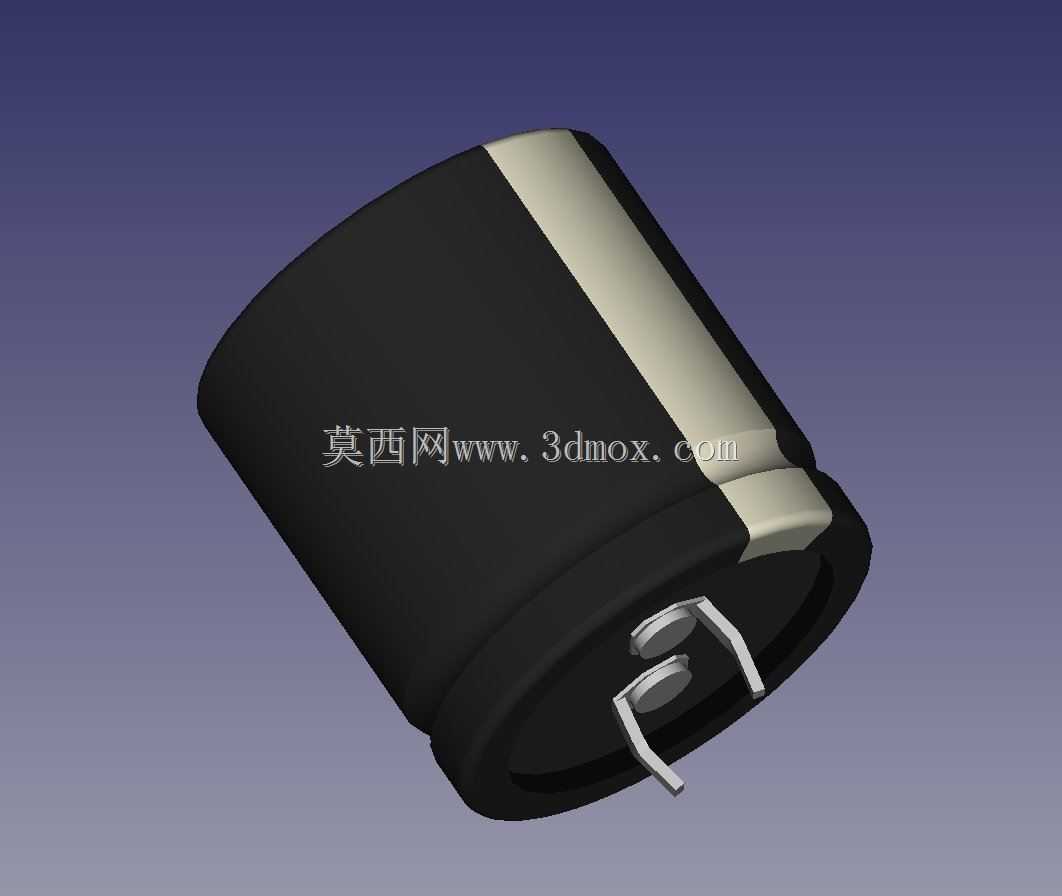

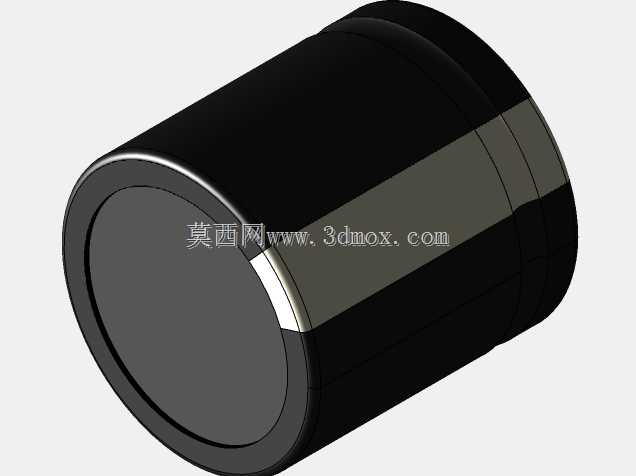

1.2英寸×1.25英寸按扣式铝电解电容结构

　　这款按扣盖封装的直插铝电解电容，核心应用场景覆盖通讯终端设备的电源滤波回路、消费类电子主板的储能节点、工业控制板卡的电压缓冲模块，在开关电源输出端、信号耦合支路、掉电保持电路中都能见到同规格产品的身影，实际使用中主要承担滤除电源纹波、短时电荷储备、吸收电路尖峰电压的作用，是板级电路设计里应用频次极高的被动元件。

　　设计阶段首先明确了1.2英寸×1.25英寸的外形尺寸边界，圆柱主体的直径与高度严格匹配该尺寸规格，引脚间距、引脚伸出长度完全符合直插元件波峰焊的工艺要求，避免出现PCB封装匹配偏差导致的安装干涉问题。本体外侧的塑封层做了等厚建模，还原了真实产品的绝缘防护结构，顶部的按扣盖结构采用卡扣式配合设计，和电容铝壳本体的扣合间隙控制在合理装配公差范围内，既还原了实际生产中封盖的压合结构，也能让结构工程师在做整机布局时准确评估电容顶部的安全绝缘距离，避免和周边结构件、散热片产生挤压接触。

　　引脚部分采用折弯成型的直插结构建模，还原了真实引脚的折弯弧度与截面尺寸，引脚根部和电容内部引出端的连接位置做了细节还原，能让PCB设计人员在做封装建库时直接参考引脚的成型尺寸，评估插件时的引脚过孔大小、焊盘尺寸是否匹配，也能在做板卡三维装配检查时，准确判断引脚伸出PCB背面的长度是否满足剪脚工艺要求，避免出现引脚过长触碰壳体、或者过孔过小无法插件的问题。

　　建模过程中对电容本体的极性标识条做了等比例还原，和真实产品的负极标识位置完全一致，能帮助装配人员在生产环节快速识别极性方向，减少反向插装的不良风险。整体结构没有做过度简化，所有和装配、布局相关的结构特征都完整保留，不管是用于板卡三维装配干涉检查、产品爆炸图制作、还是维修手册的结构示意，都能直接调用，不需要额外做结构补全。在做通讯类产品的结构堆叠时，这类电解电容的高度往往是板卡净空评估的重点，该模型的尺寸精度完全满足布局阶段的空间校核需求，能帮助工程师提前预判电容和外壳、屏蔽罩、相邻接插件之间的距离是否满足安规与装配要求，减少后期打样阶段的结构修改次数。
