无执行器单刀单掷微动限位开关

　　这类无执行器结构的单刀单掷微动开关，在自动化产线、小型电控柜、家电控制回路以及检测工装里使用频率很高，核心作用是把机械位移触发转化为通断电信号，常被用来做行程到位判定、门盖开合检测、机构极限位置保护或者联锁回路触发。和带滚轮摆杆、按钮压头的衍生款不同，这个版本没有预装外部执行触发件，本体只保留基座壳体、内置弹性触片、静触点与两个引出焊片，现场可以根据安装空间自行搭配压块、摆臂或者直接由运动机构触碰动作，适配性更灵活。

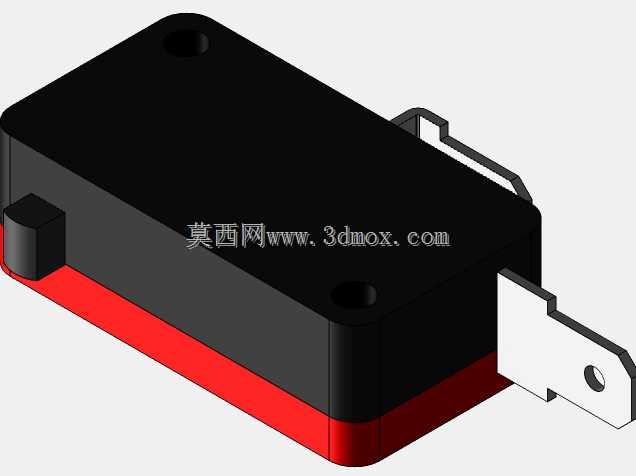

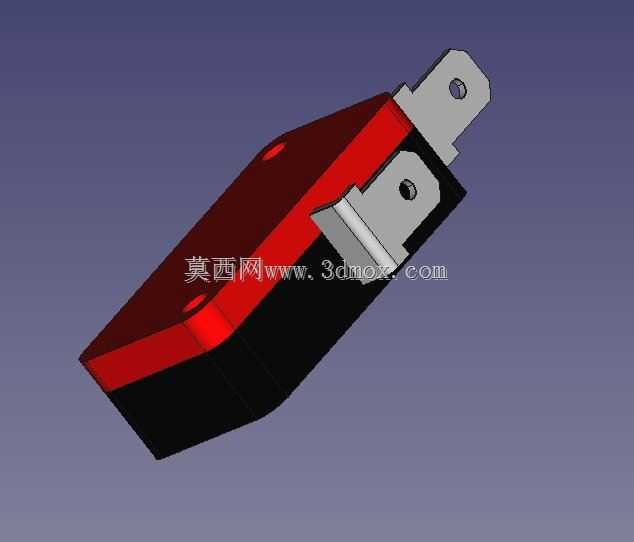

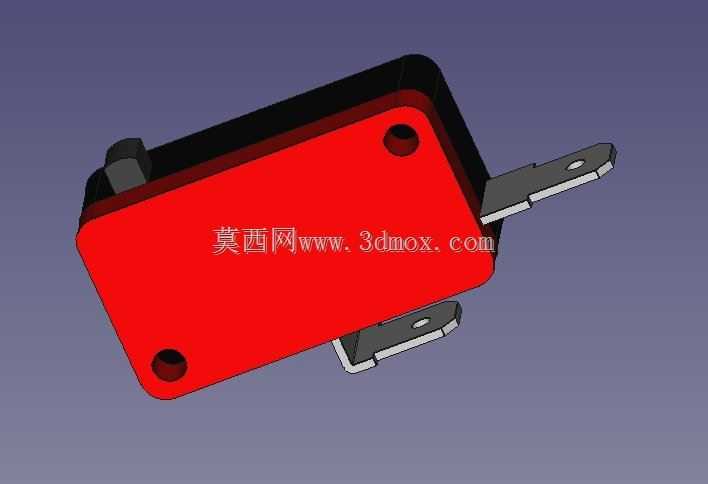

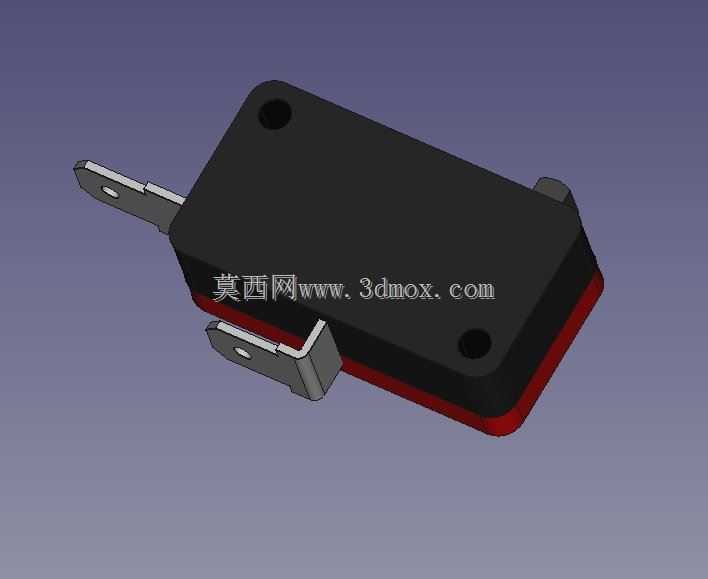

　　从结构设计逻辑来看，红色绝缘基座承担内部载流件的固定与绝缘隔离，上下壳体扣合后把触点弹片完全封闭在腔体内部，既可以阻挡日常工况里的粉尘、飞溅碎屑落入触点间隙，也能避免外接导线误触相邻极片造成短路。壳体对角预留的两个贯通安装孔，是这类微动开关最典型的固定边界，选型时可以直接用M2.5或者M3小螺丝穿过孔位锁附在钣金支架、塑料机壳立柱上，孔位间距属于行业通用的小微动安装规格，替换同尺寸成熟件时不需要重新改动安装孔布局。侧面伸出的两个平直金属插片为电路接线端，插片厚度与宽度适配标准快接端子，也可以直接焊在PCB板上做板载触发元件，插片伸出长度留出了足够的接线操作空间，不会和壳体侧壁发生干涉。

　　实际布局时要先确认整机的运动轨迹：触发件压下开关动作柄的行程要落在器件允许的超程范围内，压合量过小会出现触点接触不稳、信号闪断，压合过量则会长期挤压内部弹片，造成弹性疲劳、触点无法正常回弹。无执行器的款式留给设计人员的调整空间更大，既可以在运动件上加装尼龙压块直压开关顶部的动作位，也能外接加长摆杆把侧向位移转化为压合动作，在狭小设备夹层里不用拘泥于标准触发件的外形限制。建模时把壳体圆角、安装孔沉台、插片折弯角度都按实物装配关系还原，结构工程师做整机干涉检查时，就能直接核对开关周围预留的操作间隙：接线侧要留出手指按压快接端子的空间，安装孔下方要留螺丝锁付的工具通道，触发方向上要给动作压头预留往复运动的空位，避免整机装配完成后出现开关装不进、接线碰周边零件、触发行程被机构卡死的问题。这类元件属于电控系统里的基础信号采集件，外形紧凑，占用安装面积极小，在小型家电、电动工具、自动化分拣设备的限位点位中都能稳定承担通断控制功能。
