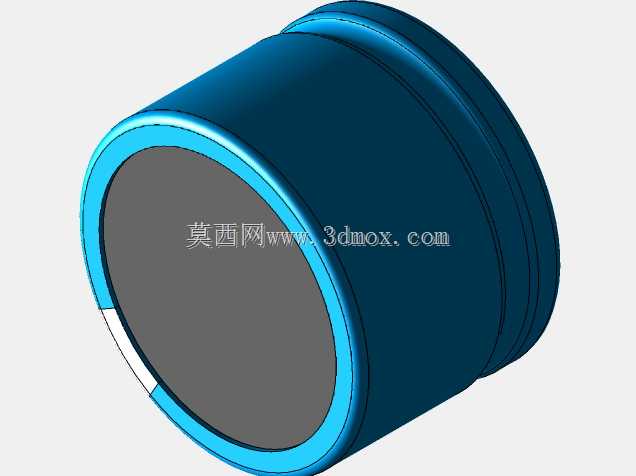

35×25直插铝电解电容三维结构

　　该直插铝电解电容三维结构围绕板级电源滤波、储能退耦与低频旁路场景展开，整体采用圆柱形铝壳封装，主体直径35mm、本体高度25mm，底部双直插引脚中心间距10mm，引脚从电容底部密封胶塞区域垂直引出，适配常规波峰焊、手工焊的通孔插装工艺，可直接匹配PCB板上对应孔径的焊盘布局。建模过程中优先还原量产电解电容的真实装配边界：外壳采用卷边扣盖工艺，顶部与底部铝壳通过卷边压合密封，侧壁预留负极标识条，用于产线插件时快速判别引脚极性，避免反接造成电容鼓包失效；底部胶塞与铝壳卷边位置做了贴合实际工艺的圆角过渡，没有采用理想化直角结构，保证模型导入整机装配后，干涉检查结果与实物装机状态一致。引脚部分还原了电解电容典型的扁形直插引线形态，

　　引脚伸出长度、根部与胶塞的衔接位置均参照常规通孔元件的安装规范，在PCB布局阶段，可直接依据该模型划定元件禁布区：电容本体周向预留不少于2mm的装配间隙，高度方向避开上方结构件、散热片的下压空间，引脚焊盘周边预留焊锡流动与返修操作空间。这类大体积电解电容多用于开关电源输出端、工业控制板母线滤波、音频功放电源储能等场景，选型阶段除电容量、耐压值等电气参数外，结构工程师必须核对本体直径、高度与引脚间距，避免出现元件高度超出设备外壳内腔、引脚间距与PCB开孔不匹配、相邻元件间距不足无法涂覆三防漆等问题。建模时将铝壳、内部扣盖边、密封胶塞、两根引脚拆分为独立特征，外壳的圆柱曲面、卷边环形凸起、负极标识平面均按实物比例搭建，

　　既可以用于整机虚拟装配的干涉校验，也能作为PCB封装库的三维参照，帮助 layout 工程师在二维设计阶段同步掌握元件的立体占用空间。针对产线自动化插件场景，该模型的外形尺寸边界还可用于插件机吸嘴、夹爪的路径规划，确认电容上料、插装过程中夹爪夹持圆柱外壳的位置不会触碰卷边结构，引脚插入PCB孔位时不会出现偏斜；整机维修返修场景下，也可借助该模型预判电烙铁、吸锡器在引脚周边的操作空间，避免返修时烫伤周边导线或元件。整体结构没有添加冗余特征，所有曲面、倒角、凸起均对应实物的工艺结构，保证三维数据在结构评审、装配校验、包装缓冲空间核算等环节都具备工程参考价值。
