直插铝电解电容20×30规格结构

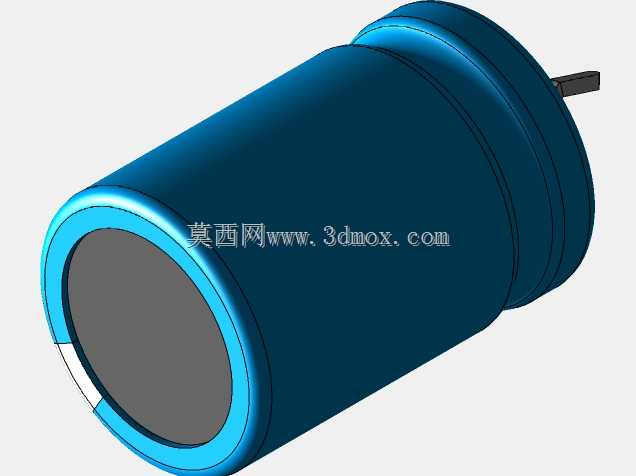

　　直插式铝电解电容在板级电源链路里承担滤波、储能与瞬态电流补偿的作用，常见于通讯终端电源板、工控驱动板、消费电子主板以及各类小功率整流后端。这款20mm直径、30mm本体高度的径向引线电容，适配PCB上10mm引脚间距的安装孔位，建模时把圆柱铝壳、顶部扣盖卷边、底部橡胶密封塞以及两根镀锡铜包钢引线全部按实物装配关系还原，结构工程师在做整机布局时可以直接调用，核对电容与周边壳体、散热片、高元件之间的安全间隙。

　　从选型落地角度看，电解电容属于有极性元件，板上布局必须预留长脚正极、短脚负极的丝印标识，三维结构里两根引线的伸出长度、根部间距与本体端面的相对位置都按量产插件件的常见公差区间搭建，避免结构数模与实际来料出现引脚错位。电容外壳采用带塑封套的圆柱形态，侧面预留负极标识条的位置特征，顶部扣盖处做出卷边收口与防爆槽区域的轮廓，底部橡胶塞与铝壳翻边咬合，这部分结构在做自动化插件工位校核时很关键——插装机的夹爪需要夹持圆柱中段，送料轨道按本体直径20mm限位，引脚整形工位按10mm间距打弯，数模里把这些边界都表达清楚，工装设计就不用反复对照样品测绘。

　　设备内部堆叠时，30mm的本体高度要和板上最高元件统筹，尤其是电源模块靠近外壳侧壁的位置，电容顶端与壳体内壁至少保留1mm以上的装配余量，防止整机振动时电容顶壳。径向引线的弯折半径不能过小，实际生产中引脚从橡胶塞伸出后先保留2~3mm直段再打弯，建模时引线根部与密封塞的衔接处没有做直角硬转折，符合插件元件的成型规范。另外电解电容对热比较敏感，布局时要远离功率电阻、整流桥这类发热器件，数模的完整圆柱外形可以直接用于热流场仿真的占位，校核周围热空气流通路径，避免电容长期工作在高温区间导致寿命衰减。

　　做整机BOM匹配时，这个规格的电容覆盖多款常用容值与耐压系列，结构外形统一，硬件工程师调整容值参数时不需要改动PCB孔位与结构避让空间，三维模型作为通用元件入库后，后续多款通讯类产品、控制板设计都能直接复用，减少重复建模工作量，也能在设计早期就排查出元件干涉、安装高度超限、插件工位空间不足这类量产前容易遗漏的问题。
