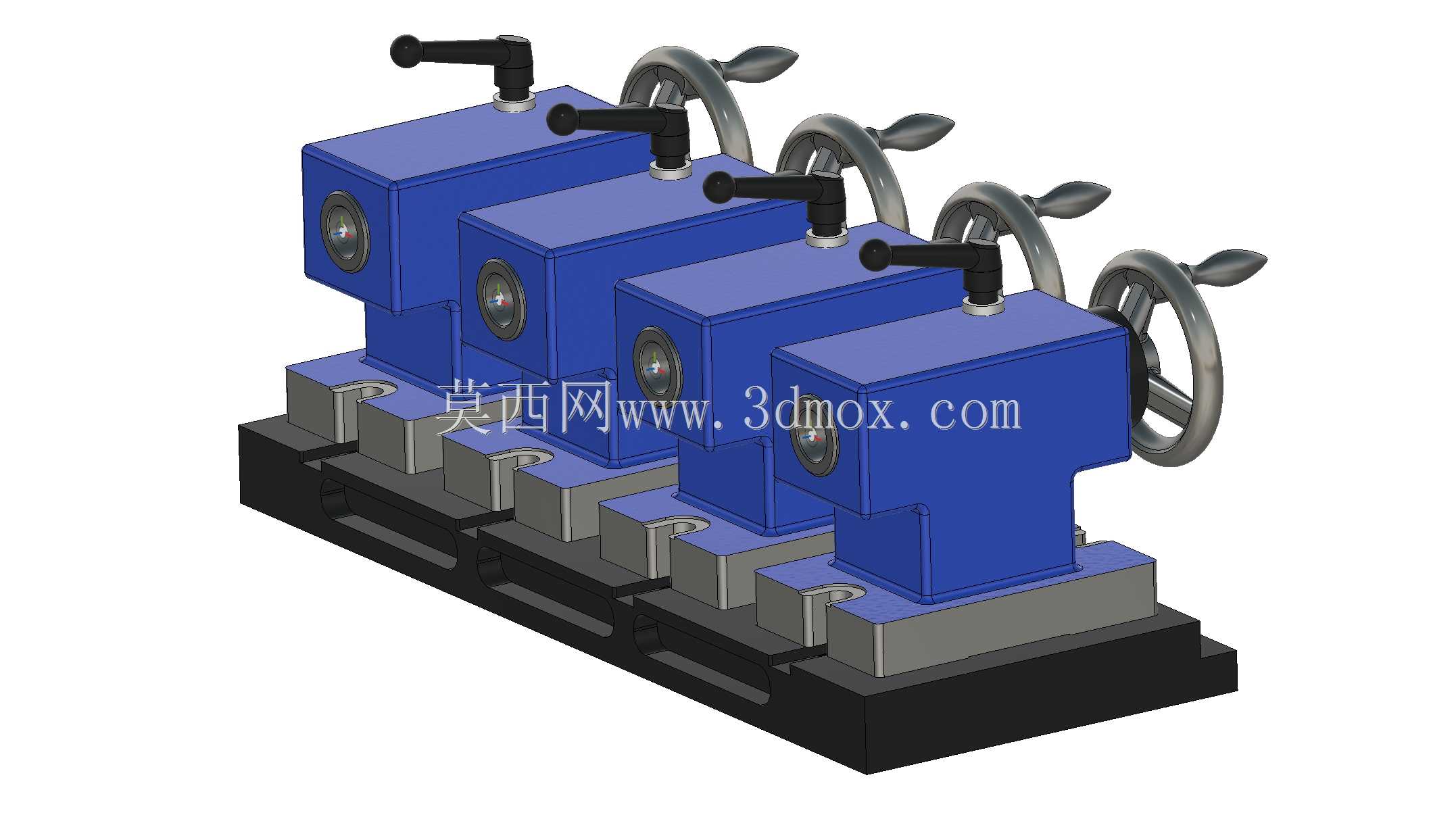

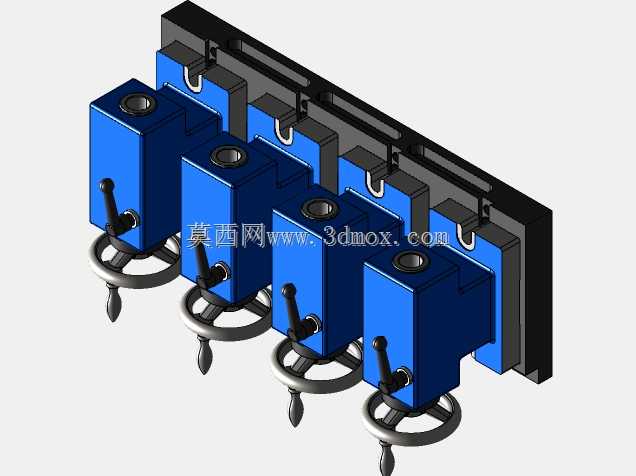

CNC四工位联动手动尾座结构设计

　　这套四工位联动手动尾座，主要适配中小型CNC加工中心、数控分度转台配套使用，在多工序批量加工场景中，可同时为四组装夹工件提供稳定的顶尖顶持支撑，解决单尾座逐件装夹对位耗时久、重复定位精度波动大的实际生产痛点。从结构设计逻辑来看，四个独立尾座单元共用一体化铸铁底座，底座上加工有等距排布的T型安装槽，单组尾座可沿槽体横向滑动调整间距，适配不同长度规格的轴类、盘类工件装夹需求，调整到位后通过底部锁紧块压合T型槽完成固定，避免加工过程中受切削力冲击出现位移偏移。每个独立尾座单元都配置了独立的手轮与锁紧手柄，手轮通过梯形丝杠副带动顶尖套筒做轴向进给，梯形丝杠具备自锁特性，进给到位后扳动侧面锁紧手柄即可压合套筒锁紧机构，

　　完全抵消切削过程中产生的轴向反力，防止顶尖退让导致的工件振纹、尺寸超差问题。顶尖端采用标准莫氏锥孔设计，可根据加工需求更换固定顶尖、回转顶尖或是端面驱动顶尖，适配不同材质、不同加工余量的工件顶持需求，尾座壳体采用箱型筋板结构，在控制整体重量的同时提升壳体刚性，减少大切削量加工时的结构形变。安装边界方面，整套尾座底座的底面平面度公差控制在0.02mm以内，可直接贴合机床工作台面安装，单组尾座的顶尖轴线高度与同规格第四轴转台的主轴中心高保持一致，无需额外加装垫高块即可保证同轴度要求，四个尾座单元的中心距可在100mm至300mm区间内自由调整，最小可装夹长度80mm、最大可装夹长度450mm的轴类工件，

　　适配多数小型精密零件的加工装夹需求。在实际生产应用中，这套尾座常配套四轴转台使用，一次装夹即可完成四个工件的多面铣削、钻孔、攻丝工序，相比单尾座逐件加工的模式，可减少70%以上的装夹辅助时间，同时统一的装夹基准也能有效降低批次零件的尺寸离散度。尾座的手轮操作力经过优化设计，单手握持即可完成顶尖进给操作，锁紧手柄的操作角度设置在人体工学舒适区间，操作人员无需过度俯身即可完成锁紧、松开操作，长时间批量加工也不易产生操作疲劳。套筒表面做了高频淬火处理，硬度达到HRC55以上，与壳体衬套的配合间隙控制在0.01mm以内，长期往复进给也不会出现磨损松旷问题，有效延长设备的维护周期。
