四工位CNC加工用气动尾座结构设计

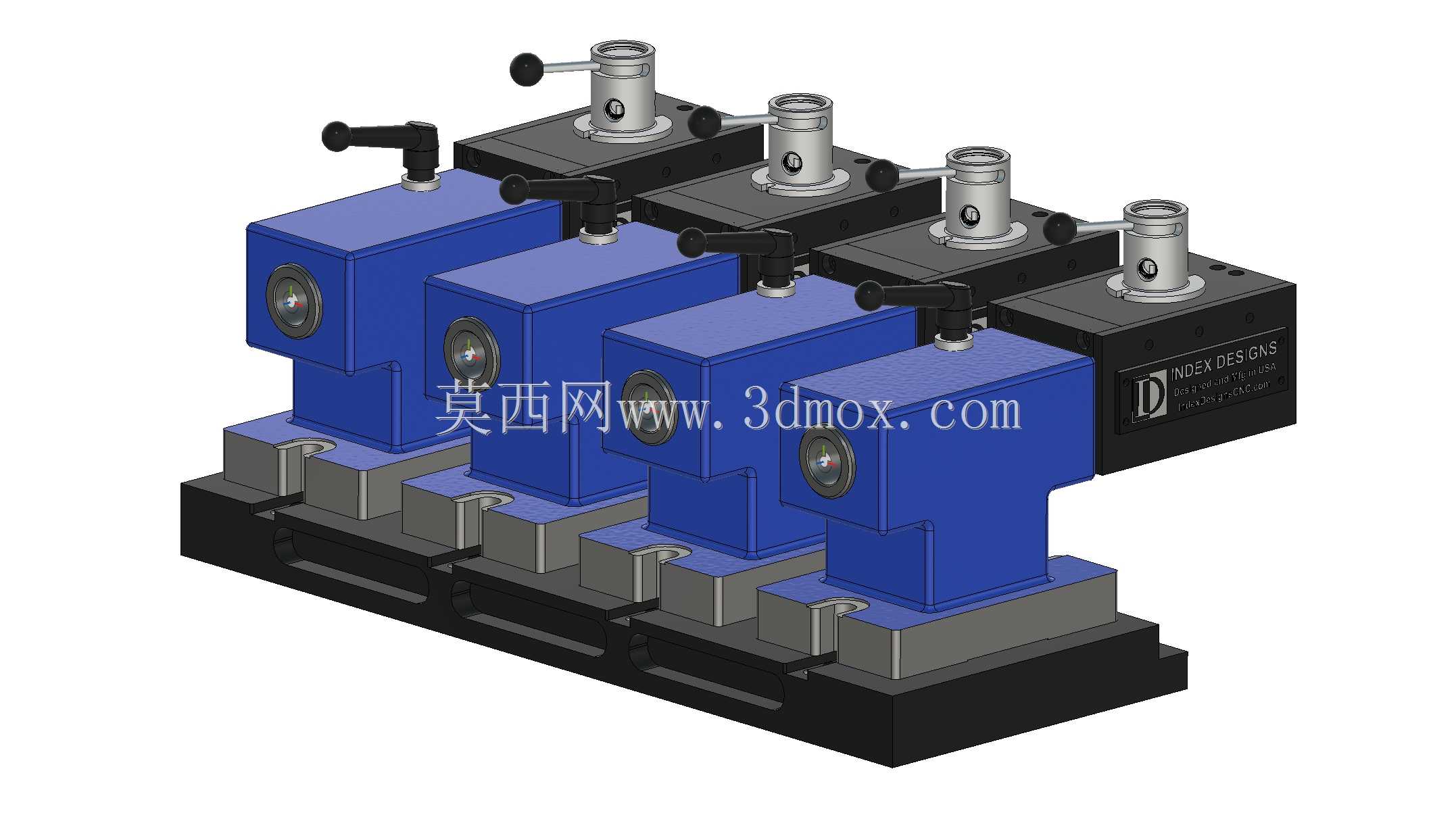

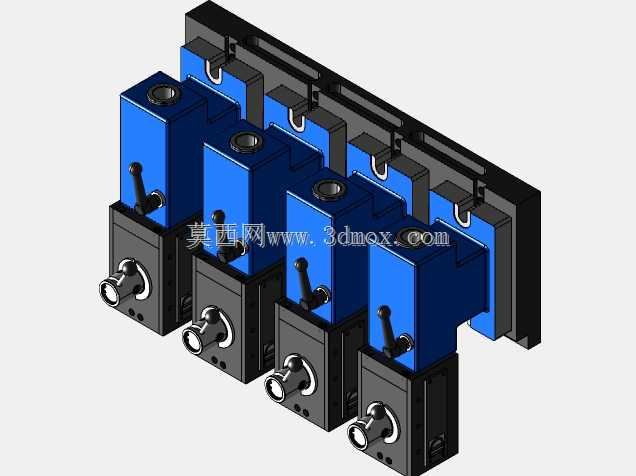

　　这款四排布局的气动尾座，主要面向多工位CNC加工场景设计，适配小型轴类、盘类零件的批量加工装夹需求，在精密五金、小型传动零件加工产线中，可配合四轴转台完成多工件同步顶紧，大幅减少单工件装夹的辅助时间，提升整线加工节拍。从结构设计逻辑来看，四个独立尾座单元共用一体化安装底座，底座预留标准T型槽安装位，可直接适配市面主流CNC加工工作台的槽距规格，安装时无需额外加工过渡连接板，降低现场改造的适配成本。每个尾座单元采用独立的气动顶紧执行结构，顶部设置手动锁紧手柄，可在气压供给异常时完成手动锁止，避免加工过程中顶紧力失效导致的工件位移、加工报废问题；顶紧端配置标准莫氏锥孔，可根据加工零件的中心孔尺寸快速更换适配顶针，

　　覆盖不同直径规格零件的顶紧需求。单元之间的间距经过标准化设计，可匹配常见四工位转台的工件装夹间距，保证每个工位的顶紧中心与转台回转中心同轴度控制在合理公差范围内，减少加工过程中的同轴度误差。尾座主体的蓝色防护壳体采用一体式铸铝结构，兼顾结构刚性与设备轻量化需求，壳体表面做硬质阳极氧化处理，可抵御加工过程中切削液、金属切屑的腐蚀磨损，延长设备在车间复杂工况下的使用寿命。气动管路采用内藏式布局，所有气路接口布置在尾座单元后侧，避免外露管路被切屑刮损、被切削液浸泡导致的管路老化漏气问题。每个尾座单元的顶紧行程预留足够冗余量，可适配不同轴向长度的工件装夹，顶紧力可通过接入气路的调压阀独立调节，针对薄壁类零件可调低顶紧力避免工件装夹变形，

　　针对重型切削工况可调高顶紧力保证装夹刚性。底座底部设置定位键槽，安装时可通过定位键与工作台T型槽完成快速定位，减少安装过程中的打表找正时间，尾座整体的安装边界充分考虑了加工舱内的行程干涉问题，在保证顶紧行程足够的前提下压缩整体宽度尺寸，避免设备运行过程中与主轴、刀库发生碰撞。
